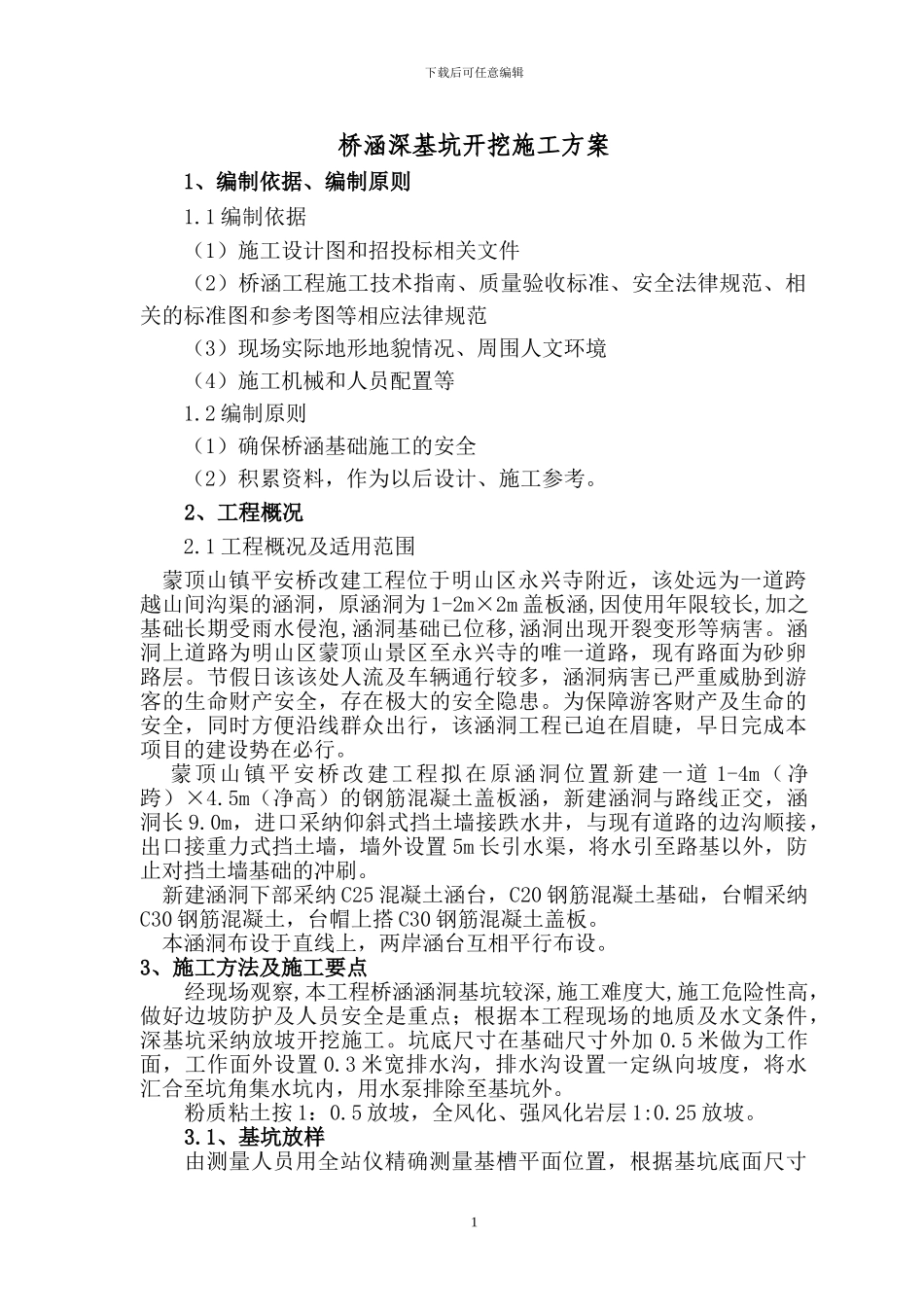

桥涵深基坑施工方案_第1页
1/13

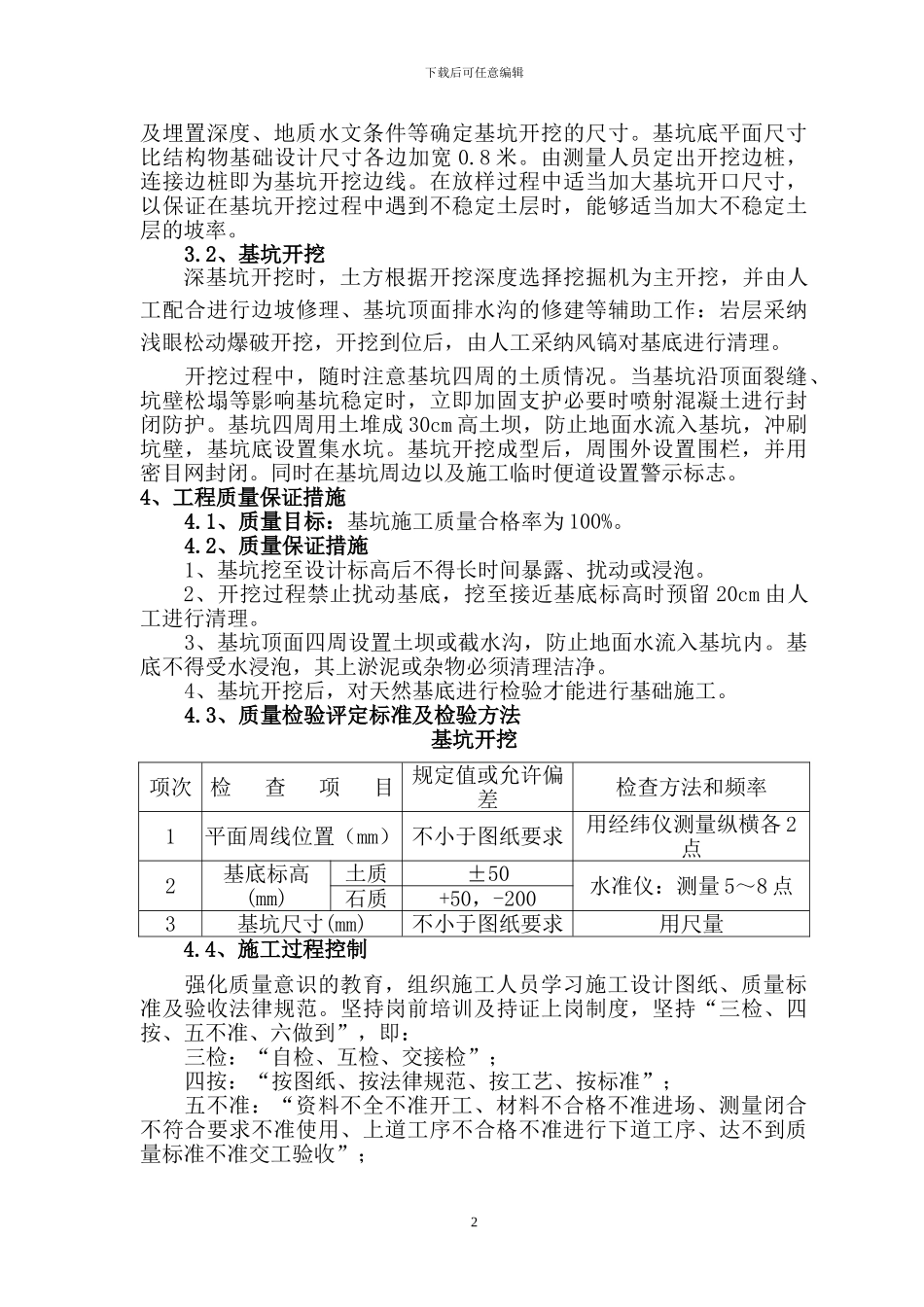

桥涵深基坑施工方案_第2页
2/13

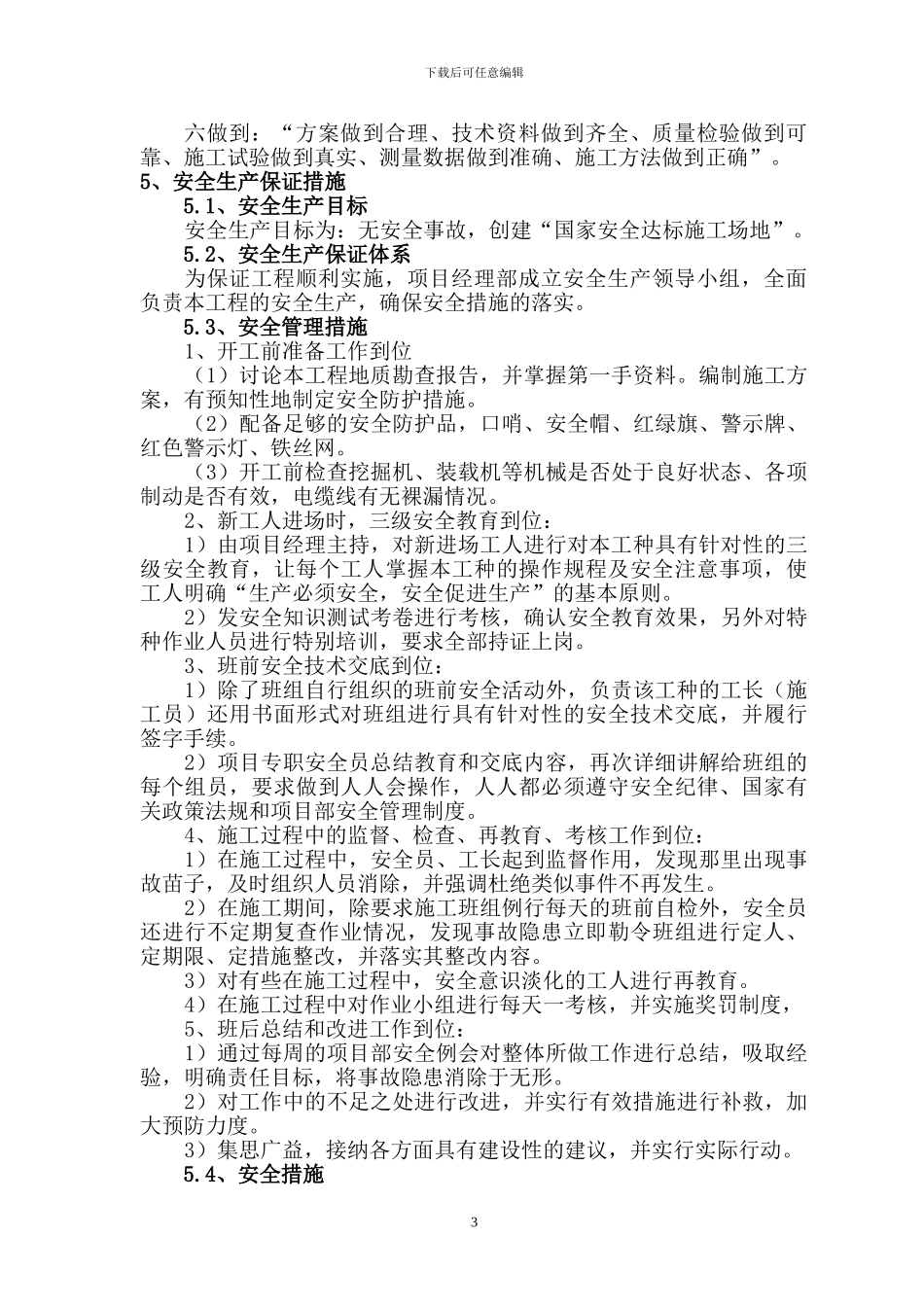

桥涵深基坑施工方案_第3页
3/13
下载后可任意编辑桥涵深基坑开挖施工方案1、编制依据、编制原则1.1 编制依据(1)施工设计图和招投标相关文件(2)桥涵工程施工技术指南、质量验收标准、安全法律规范、相关的标准图和参考图等相应法律规范(3)现场实际地形地貌情况、周围人文环境(4)施工机械和人员配置等1.2 编制原则(1)确保桥涵基础施工的安全(2)积累资料,作为以后设计、施工参考。2、工程概况2.1 工程概况及适用范围蒙顶山镇平安桥改建工程位于明山区永兴寺附近,该处远为一道跨越山间沟渠的涵洞,原涵洞为 1-2m×2m 盖板涵,因使用年限较长,加之基础长期受雨水侵泡,涵洞基础已位移,涵洞出现开裂变形等病害。涵洞上道路为明山区蒙顶山景区至永兴寺的唯一道路,现有路面为砂卵路层。节假日该该处人流及车辆通行较多,涵洞病害已严重威胁到游客的生命财产安全,存在极大的安全隐患。为保障游客财产及生命的安全,同时方便沿线群众出行,该涵洞工程已迫在眉睫,早日完成本项目的建设势在必行。 蒙顶山镇平安桥改建工程拟在原涵洞位置新建一道 1-4m(净跨)×4.5m(净高)的钢筋混凝土盖板涵,新建涵洞与路线正交,涵洞长 9.0m,进口采纳仰斜式挡土墙接跌水井,与现有道路的边沟顺接,出口接重力式挡土墙,墙外设置 5m 长引水渠,将水引至路基以外,防止对挡土墙基础的冲刷。 新建涵洞下部采纳 C25 混凝土涵台,C20 钢筋混凝土基础,台帽采纳C30 钢筋混凝土,台帽上搭 C30 钢筋混凝土盖板。 本涵洞布设于直线上,两岸涵台互相平行布设。3、施工方法及施工要点经现场观察,本工程桥涵涵洞基坑较深,施工难度大,施工危险性高,做好边坡防护及人员安全是重点;根据本工程现场的地质及水文条件,深基坑采纳放坡开挖施工。坑底尺寸在基础尺寸外加 0.5 米做为工作面,工作面外设置 0.3 米宽排水沟,排水沟设置一定纵向坡度,将水汇合至坑角集水坑内,用水泵排除至基坑外。粉质粘土按 1:0.5 放坡,全风化、强风化岩层 1:0.25 放坡。3.1、基坑放样由测量人员用全站仪精确测量基槽平面位置,根据基坑底面尺寸1下载后可任意编辑及埋置深度、地质水文条件等确定基坑开挖的尺寸。基坑底平面尺寸比结构物基础设计尺寸各边加宽 0.8 米。由测量人员定出开挖边桩,连接边桩即为基坑开挖边线。在放样过程中适当加大基坑开口尺寸,以保证在基坑开挖过程中遇到不稳定土层时,能够适当加大不稳定土层的坡率。3.2、基坑开挖深基坑开挖时,土方根据开挖深度选择挖掘机为...
