桩、墩系梁施工方案VIP免费

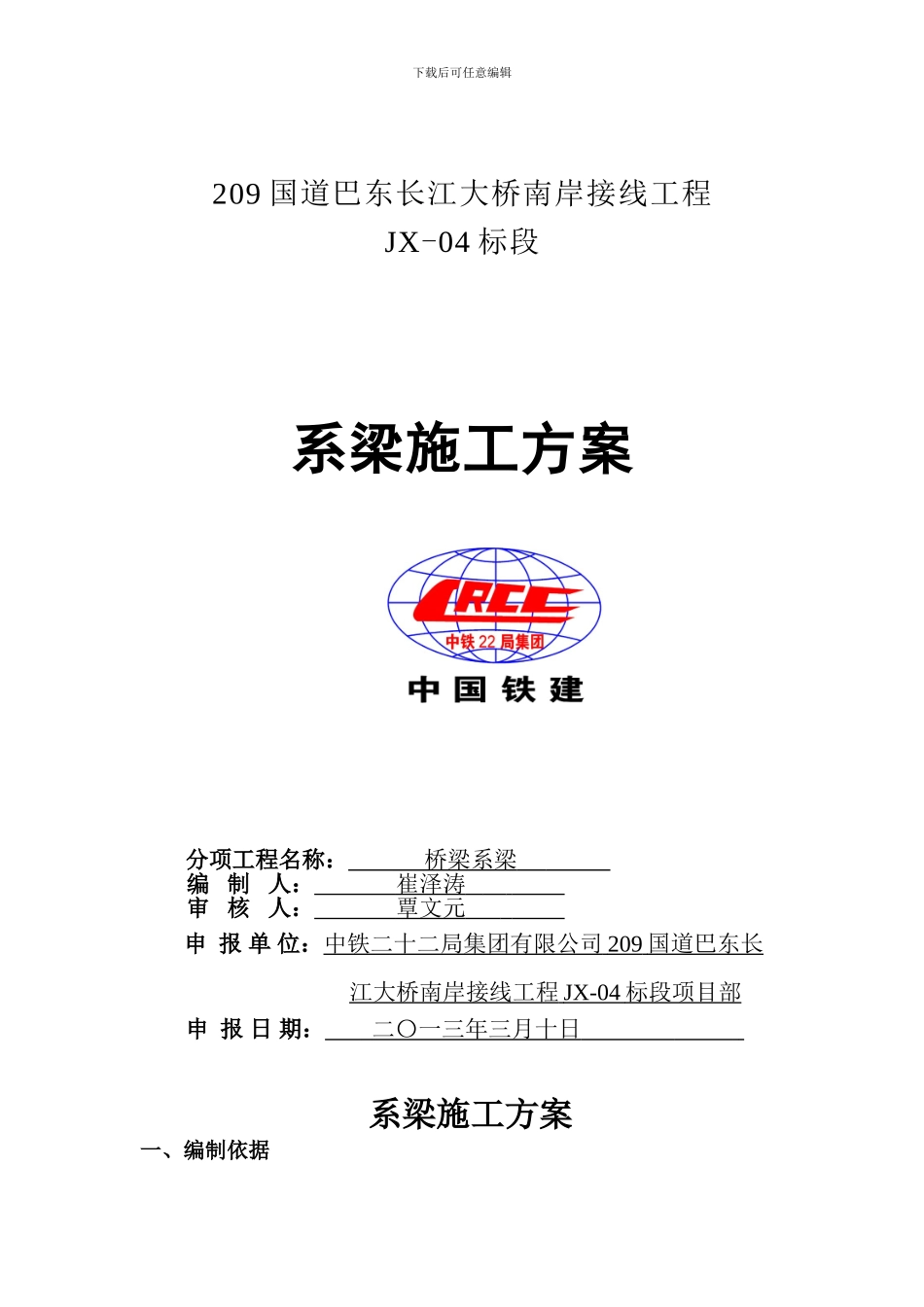

桩、墩系梁施工方案_第1页
1/22
桩、墩系梁施工方案_第2页
2/22
桩、墩系梁施工方案_第3页
3/22
下载后可任意编辑209 国道巴东长江大桥南岸接线工程JX-04 标段系梁施工方案分项工程名称: 桥梁系梁 编 制 人: 崔泽涛 审 核 人: 覃文元 申 报 单 位:中铁二十二局集团有限公司 209 国道巴东长 江大桥南岸接线工程 JX-04 标段项目部 申 报 日 期: 二〇一三年三月十日 系梁施工方案一、编制依据下载后可任意编辑1.《209 国道巴东长江大桥南岸接线工程施工图纸设计文件》(第三册)。2.中华人民共和国行业标准 JTG/T F50-2024:《公路桥涵施工技术法律规范》。3.中华人民共和国行业标准 JTGF80/1-2024:《公路工程质量检验评定标准》。4、《钢筋焊接及验收规程》(JGJ18-2024)、《钢筋焊接试验规程》(GB/T2651-2024)、《钢筋焊接接头试验方法标准》(GB/T27-2024)。5、《钢筋机械连接通用技术规程》(JGJ107-2024)和《滚轧直螺纹钢筋接头技术规程》(JGJ 163-2024)。6.本公司 ISO9001-2000 版质量体系标准和程序文件的要求。7.现场踏勘、调查所获得的有关资料。8.209 国道巴东长江大桥南岸接线工程第四合同段《施工承包合同》。9.相关的法律、法规及公路桥涵施工行业技术标准。10.本单位多年公路施工经验与施工工法。二、工程概况209 国道巴东长江大桥南岸接线工程,起点位于巴东长江大桥南岸桥头张家咀,经西壤坡、云坨、白土坡城区上方,止于 209 国道原路八公路处,路线全长 10.725 公里。本项目设计速度采纳 40KM/h,汽车荷载等级为公路-Ⅱ 级。本标段起点桩号 K8+850,终点起点桩号 K10+724.998。本标段有大桥 3 座(白岩沟 3 ﹟ 大桥 150m ,李先生湾大桥 130m 、张家坡大桥 110m )共长 390m,中桥 1 座(四道沟中桥)长 49m。其中桩系梁 34 根、墩系梁 38 根;两种截面形式,分别是 100×120cm、120×150cm,使用 C30 混凝土510.81m3。三、总体施工方案根据施工现场的实际情况,无支护放坡分层开挖基坑,钢筋为场内集中下料,现场焊接、绑扎成型,模板使用定型钢模板,混凝土采纳搅拌站集中拌制,混凝土浇筑采纳塔吊、吊车或溜槽水平分层浇筑。 四、施工准备1、技术准备下载后可任意编辑1)图纸审核在开工之前应组织技术人员进行承台图纸审核,充分理解设计意图,核算标高、及钢筋的下料情况,同时熟悉法律规范标准。2)试验准备试验室做好混凝土配合比的验证工作,并进行上报审批,同时做好生产所需原材料的报验工作,保证生产所用材料满足施工要...
