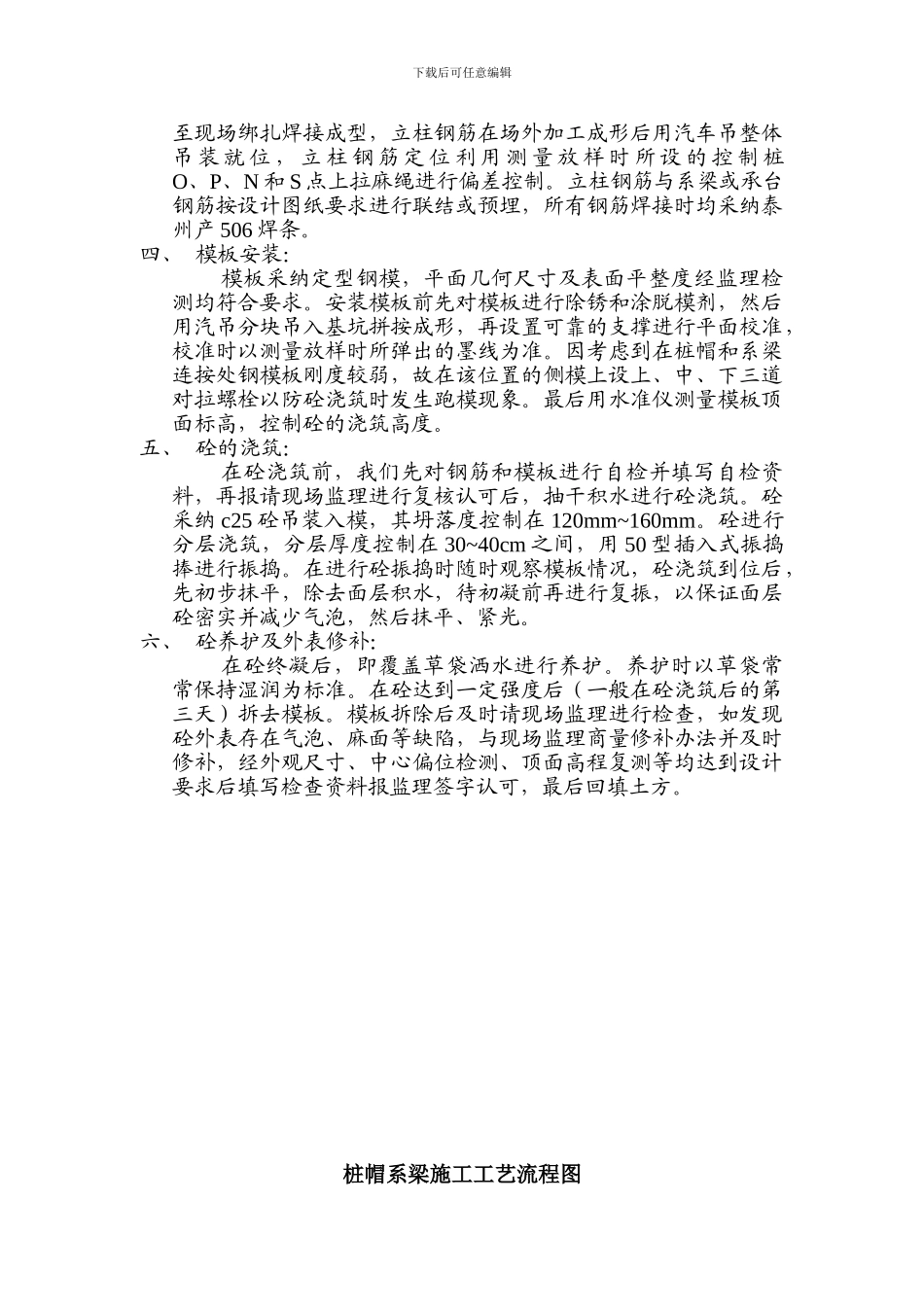

下载后可任意编辑 绕城高速 HB-4 标工程桩帽、系梁、承台施工作业指导书一、 准备工作：精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑1、 基坑开挖：在该墩最后一根钻孔桩完成至少 7 天后对基坑进行开挖。开挖前测定好该位置地面标高以确定基坑开挖深度。然后用挖掘机进行机械开挖（或人工开挖），挖至计标高以上 10cm 处后用人工开挖、修坡。基坑底四侧各留 50cm 以便钢筋、模板等工序的施工；边坡根据土质情况设置；基坑四周沿边线开挖集排水沟，在某一角上开挖集水井，以便及时排除基坑积水。 2、凿除桩头砼：基坑开挖结束后，便用空压机凿除桩头砼，凿除后桩头顶面无松散砼；其顶标高略高于承台设计底标高，或根据设计施工图要求进行控制。3、封底： 破桩砼清理洁净后，对基底进行平整夯实，调整标高后用5#砂浆抹面封底，施工图中另有具体规定时，则按施工图中规定的方法封底，基底标高控制在法律规范要求内。4、基桩动测试验：在桩头砼凿除到法律规范要求后，按动测试验单位的要求处理好桩顶，然后通知试验单位人员对桩基进行动测，待动测中间报告出来（一般第二天可拿到传真件）并提供给现场监理后再进行下一道工序施工。二、 测量放样：我们得用 TOPCON GTS-701 全站仪对系梁、承台进行平面放样。先在控制网中利用极坐标放出墩中心 O 及系梁中心 O 左（右）（若不能直接放出可利用控制网设置转点后放出），然后置仪器于 O 左（右）点，拔角定出切线方向的控制 P 点及法线方向控制桩 N 和 S 点；再量测距离在底模上用墨线弹出桩帽、系梁、承台的平面位置。然后把放出的桩帽中心与成桩实际中心进行比较，测出并记录桩位平面偏差，报监理组测量工程师复核认可后才可进入下一道工序。三、 钢筋制作与绑扎：钢材均采纳沙钢集团生产的优质钢材，批量钢筋经原材料和焊接试验合格后方可使用。钢筋加工在钢筋班集中制作，再运 S P O 左（右） O N 承台施工放样示意图 O1 O2下载后可任意编辑至现场绑扎焊接成型，立柱钢筋在场外加工成形后用汽车吊整体吊 装 就 位 ， 立 柱 钢 筋 定 位 利 用 测 量 放 样 时 所 设 的 控 制 桩O、P、N 和 S 点上拉麻绳进行偏差控制。立柱钢筋与系梁或承台钢筋按设计图纸要求进行联结或预埋，所有钢筋焊接时均采纳泰州产 506 焊条。四、 模板安装：模板采纳定型钢模，平面几何尺寸及表面平整...
