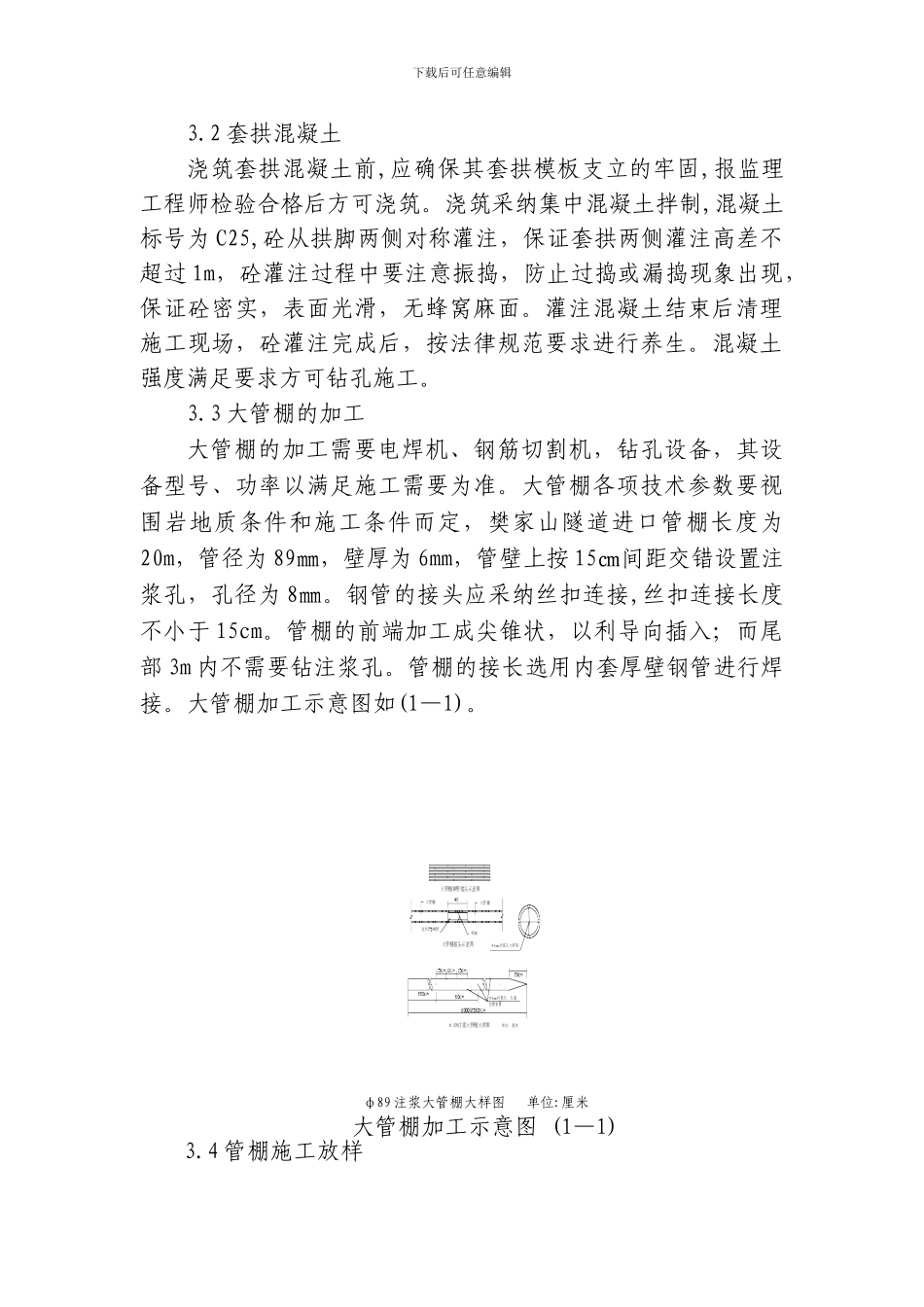

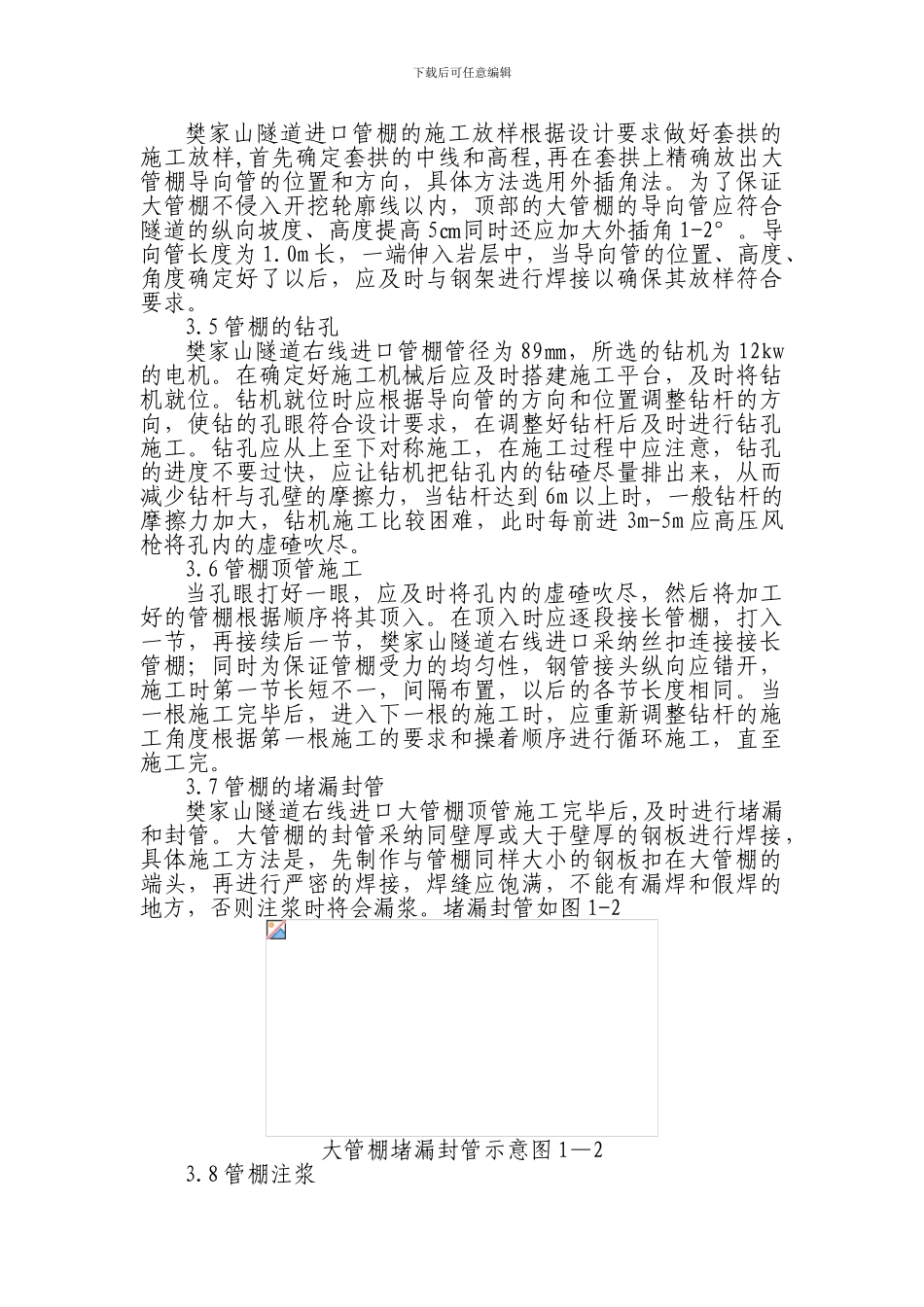

下载后可任意编辑樊家山隧道右线进口大管棚施工方案一、工程概况樊家山隧道位于武都马街镇西侧山体上，该隧道设计为分离式岩质隧道。该隧道划分为两个施工标段，前半段属于 CW16合同段，后半段属于 CW17 合同段。CW16 合同段右线进口里程桩号为 YK79+874，终点里程桩号为 YK81+760，隧道洞长 1886m。右线进口平面线型为半径R=1160 的圆曲线，洞身为直线。右线设计坡坡度-2.0—-2.36%二、大管棚的作用大管棚采纳钢管作纵向预支撑，与环向支撑钢拱架形成刚度较大的整体，对围岩变形的限制能力较强，且能提前承受早期围岩压力。因此管棚主要适用于围岩压力来得快来得大，对围岩变形及地表下沉有较严格限制要求的软弱破裂围岩隧道工程中，如有土砂质地层、强膨胀性地层、强流变性地层、裂隙发育的岩体、断层破裂带、浅埋有显著偏压等围岩的隧道中。从马街隧道进口地质情况来看，采纳大管棚加强超前支护，对隧道安全进洞施工起着重要作用。三、大管棚的施工方法大管棚施工步骤根据设计要求可分为:施做套拱,套拱混凝土,管棚加工,施工放样,钻孔,顶管,堵漏封管,注浆等工序来进行施工。3.1 施做套拱⑴ 混凝土套拱作为长管棚的导向墙，在开挖廓线以外拱部120°范围内施作，断面尺寸为 2.0(长)*0.6(厚)m，里程为YK79+875-YK79+877,套拱内支立 3 榀Ⅰ 20a 钢拱架,钢拱架间距75cm,套拱内弧半径为 6.08 米,外弧半径为 6.68 米,钢拱架上部焊接 φ127 孔口管,孔口管壁厚 4mm,间距 40cm,共计 35 个,套拱长度为明洞拱脚处,基础须落在稳定基岩上,保证其基础的稳定。⑵ 孔口管作为管棚的导向管，它安设的平面位置、倾角、外插角的准确度直接影响管棚的质量。用全站仪以坐标法在工字钢架上定出其平面位置；用水准尺配合坡度板设定孔口管的倾角；用前后差距法设定孔口管的外插角。孔口管应牢固焊接在工字钢上，防止浇筑混凝土时产生位移。下载后可任意编辑3.2 套拱混凝土浇筑套拱混凝土前,应确保其套拱模板支立的牢固,报监理工程师检验合格后方可浇筑。浇筑采纳集中混凝土拌制,混凝土标号为 C25,砼从拱脚两侧对称灌注，保证套拱两侧灌注高差不超过 1m，砼灌注过程中要注意振捣，防止过捣或漏捣现象出现，保证砼密实，表面光滑，无蜂窝麻面。灌注混凝土结束后清理施工现场，砼灌注完成后，按法律规范要求进行养生。混凝土强度满足要求方可钻孔施工。3.3 大管棚的加工大管棚的加工需要电焊机、钢筋切割机，钻孔设备，其设备型号、功率以满足...
