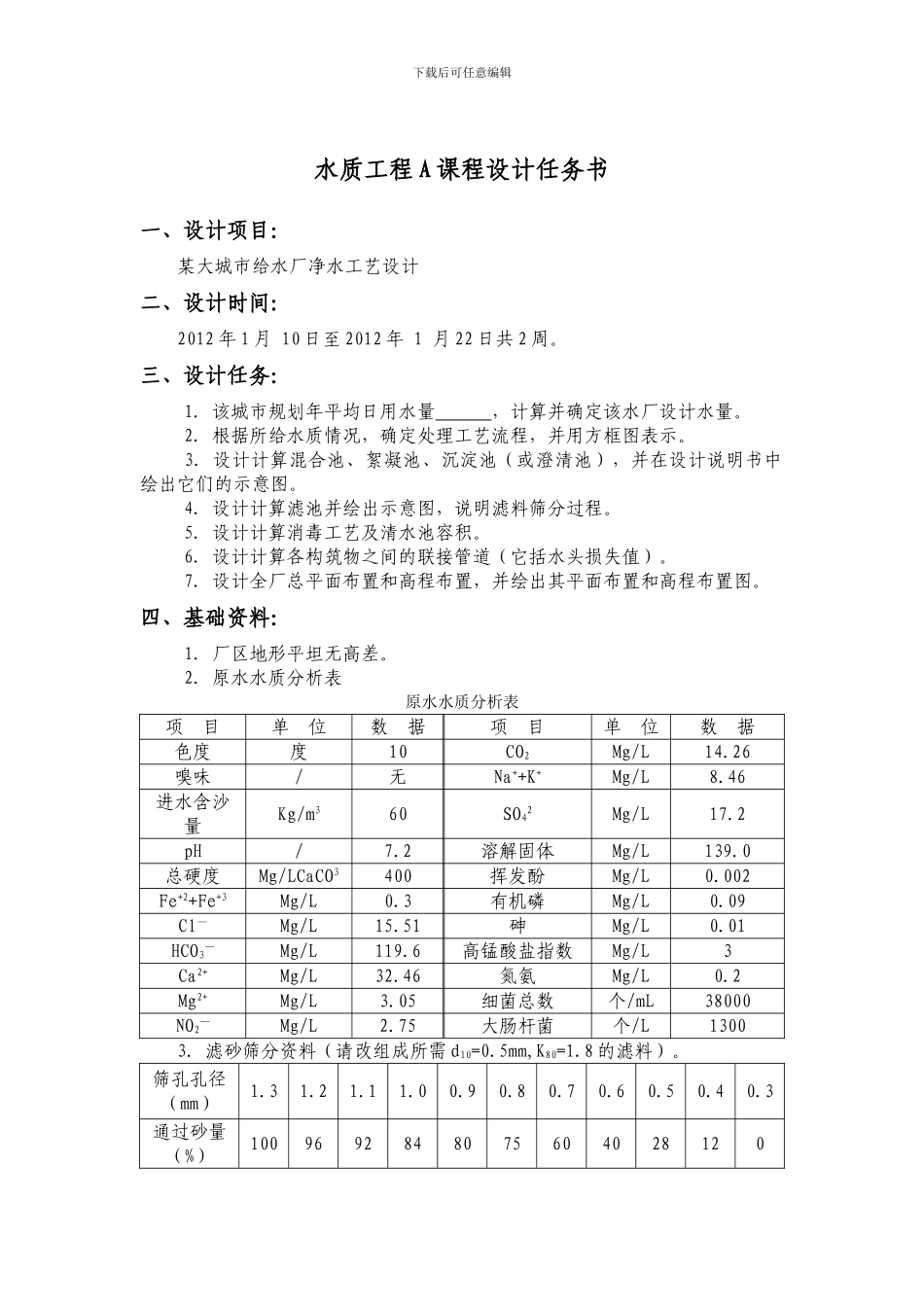

下载后可任意编辑给水排水工程专业《水质工程 A》课程设计任务书与指导书市政与环境工程系2024 年 1 月 8 日下载后可任意编辑水质工程 A 课程设计任务书一、设计项目：某大城市给水厂净水工艺设计二、设计时间：2012 年 1 月 10 日至 2012 年 1 月 22 日共 2 周。三、设计任务：1．该城市规划年平均日用水量 ，计算并确定该水厂设计水量。2．根据所给水质情况，确定处理工艺流程，并用方框图表示。3．设计计算混合池、絮凝池、沉淀池（或澄清池），并在设计说明书中绘出它们的示意图。4．设计计算滤池并绘出示意图，说明滤料筛分过程。5．设计计算消毒工艺及清水池容积。6．设计计算各构筑物之间的联接管道（它括水头损失值）。7．设计全厂总平面布置和高程布置，并绘出其平面布置和高程布置图。四、基础资料：1．厂区地形平坦无高差。2．原水水质分析表原水水质分析表项 目单 位数 据项 目单 位数 据色度度10CO2Mg/L14.26嗅味/无Na++K+Mg/L8.46进水含沙量Kg/m360SO42Mg/L17.2pH/7.2溶解固体Mg/L139.0总硬度Mg/LCaCO3400挥发酚Mg/L0.002Fe+2+Fe+3Mg/L0.3有机磷Mg/L0.09Cl—Mg/L15.51砷Mg/L0.01HCO3—Mg/L119.6高锰酸盐指数Mg/L3Ca2+Mg/L32.46氮氨Mg/L0.2Mg2+Mg/L3.05细菌总数个/mL38000NO2—Mg/L2.75大肠杆菌个/L13003．滤砂筛分资料（请改组成所需 d10=0.5mm,K80=1.8 的滤料）。筛孔孔径（mm）1.31.21.11.00.90.80.70.60.50.40.3通过砂量（%）1009692848075604028120下载后可任意编辑4．该水厂所在地区常年主导风向为东风。五、成果及要求：1．设计说明书一份：内容：① 设计原始资料的叙述；② 设计水量及工艺流程选定依据；③ 按指导书步骤详述设计的全部内容（包括计算过程及结论）。要求：使用法律规范汉字和通用单位、符号，字迹清楚、格式整齐、语言通顺、富有逻辑（参照河北农业大学毕业设计要求）。2．图纸 2 张：内容：① 水厂总平面布置图，2#图；② 水厂工程布置图，2#图；要求：使用绘图纸，采纳标准线条，图上文字应用工程字体。下载后可任意编辑水质工程 A 课程设计指导书一、目的和要求：1．复习和理解课程讲授的内容；2．理论初步联系实际，培育分析问题和解决问题的能力；3．训练设计与制图的基本技能；4．熟悉一些设计常用资料，并能应用。二、设计前准备：明确设计任务和要求，熟识任务书和指示书，并根据所安排日程安排好设计计划，准备好必要的书籍、法律规范、设计手册（主要是第三...
