永古高速涵洞通道施工方案VIP免费

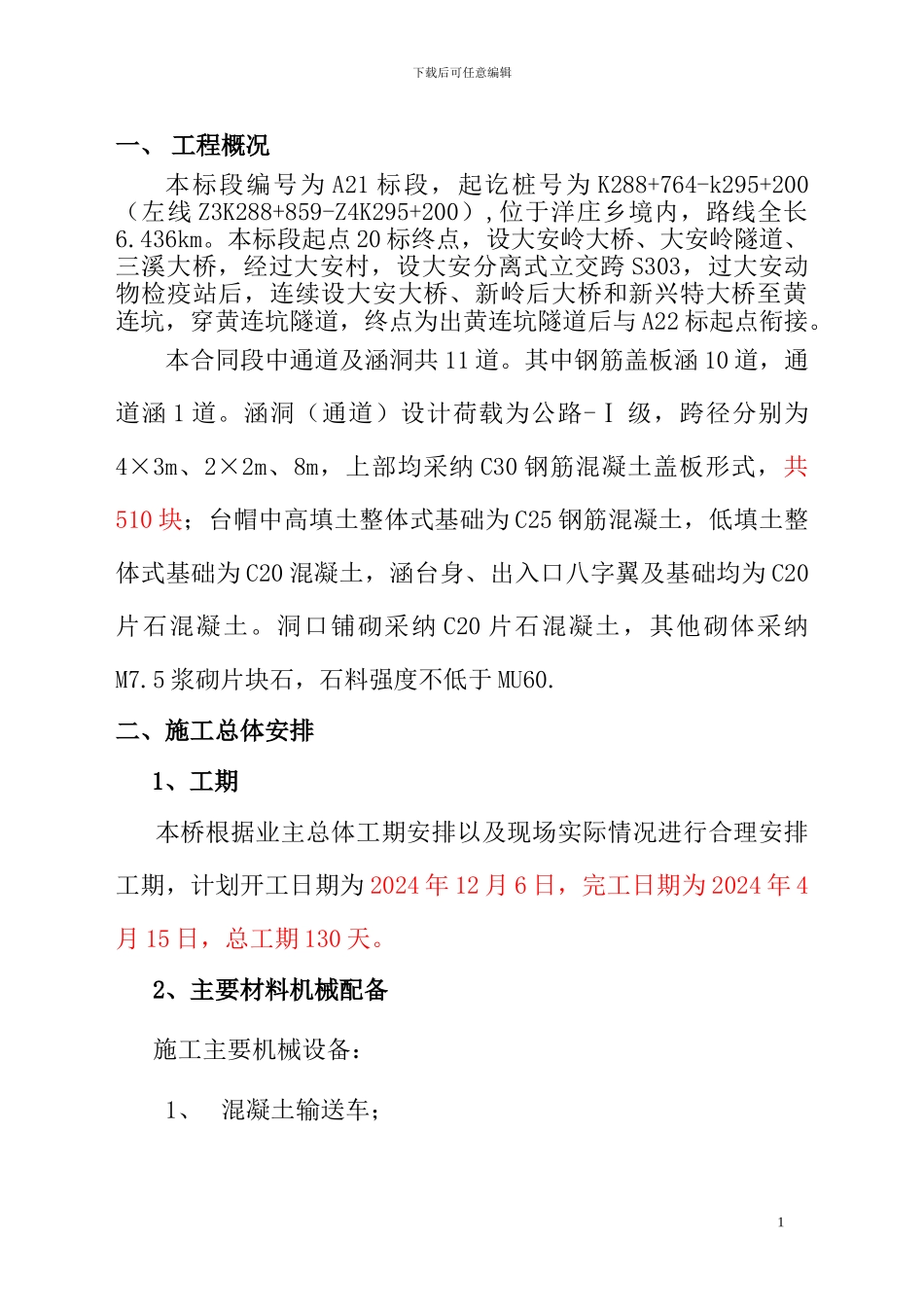

下载后可任意编辑一、 工程概况本标段编号为 A21 标段，起讫桩号为 K288+764-k295+200（左线 Z3K288+859-Z4K295+200）,位于洋庄乡境内，路线全长6.436km。本标段起点 20 标终点，设大安岭大桥、大安岭隧道、三溪大桥，经过大安村，设大安分离式立交跨 S303，过大安动物检疫站后，连续设大安大桥、新岭后大桥和新兴特大桥至黄连坑，穿黄连坑隧道，终点为出黄连坑隧道后与 A22 标起点衔接。本合同段中通道及涵洞共 11 道。其中钢筋盖板涵 10 道，通道涵 1 道。涵洞（通道）设计荷载为公路-Ⅰ 级，跨径分别为4×3m、2×2m、8m，上部均采纳 C30 钢筋混凝土盖板形式，共510 块；台帽中高填土整体式基础为 C25 钢筋混凝土，低填土整体式基础为 C20 混凝土，涵台身、出入口八字翼及基础均为 C20片石混凝土。洞口铺砌采纳 C20 片石混凝土，其他砌体采纳M7.5 浆砌片块石，石料强度不低于 MU60.二、施工总体安排1、工期本桥根据业主总体工期安排以及现场实际情况进行合理安排工期，计划开工日期为 2024 年 12 月 6 日，完工日期为 2024 年 4月 15 日，总工期 130 天。2、主要材料机械配备 施工主要机械设备：1、 混凝土输送车；1下载后可任意编辑2、 水泵3、 吊车；4、 130×60 规格模板、钢管（满足施工需要）5、 电焊机6、 12-15kw 发电机等工程所需小型设备3 、主要人员配备项目部专职负责人 1 名（内外业兼顾）。施工班组：队长一名，技术员 5 名，模板工 6 人，混凝土振捣工 4 名（分班作业），钢筋工 6 名，电焊工 4 名，模板工 6 名，混凝土振捣工 4 名，杂工若干名。三、施工前的准备（1）图纸会审，施工前组织项目部有关技术人员全面熟悉施工图纸、资料和有关文件，领悟设计意图，如有疑问或发现差错应及时记录，在设计交底和图纸会审中提出，报请设计部门予以解答。（2）在经过测量复核沿线导线点的基础之上，根据设计图纸进行涵洞、通道中心桩放样，检查图纸上的设计位置与实地2下载后可任意编辑位置是否相符，发现问题应及时上报。（3）开工前的试验：开工前应做好钢筋、砂石、水泥等原材料试验；砼、砂浆的配合比试验，报监理工程师审批。为工程质量的控制打好基础。四、施工方案1、施工总体部署施工前首先根据设计图纸进行现场核对，核对设计位于农田附近的是否满足农田灌溉要求，位于沟溪的是否满足排洪要求，位于冲槽的是否满足汇水面要求，以便准确地进行测量放样，制...
