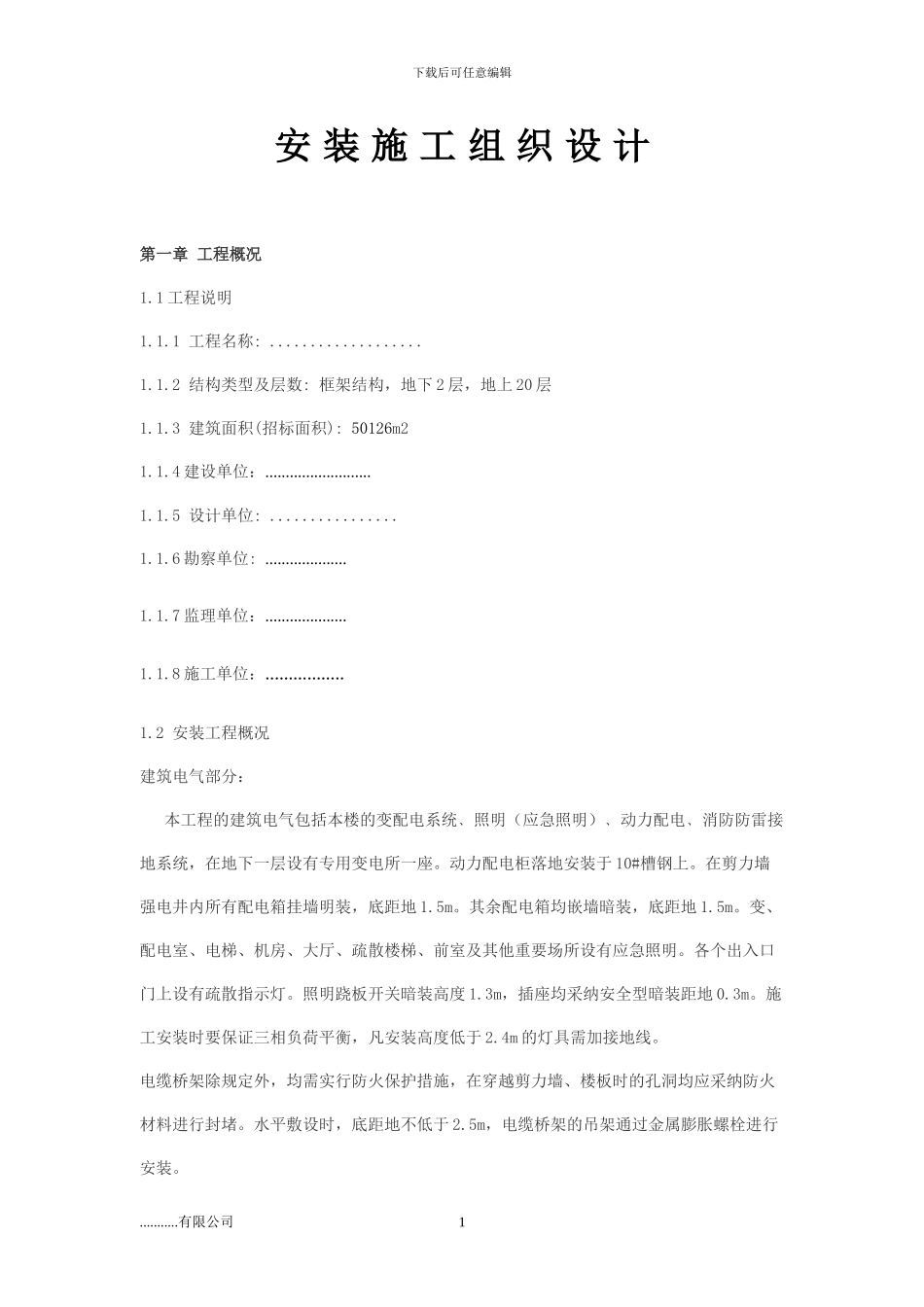

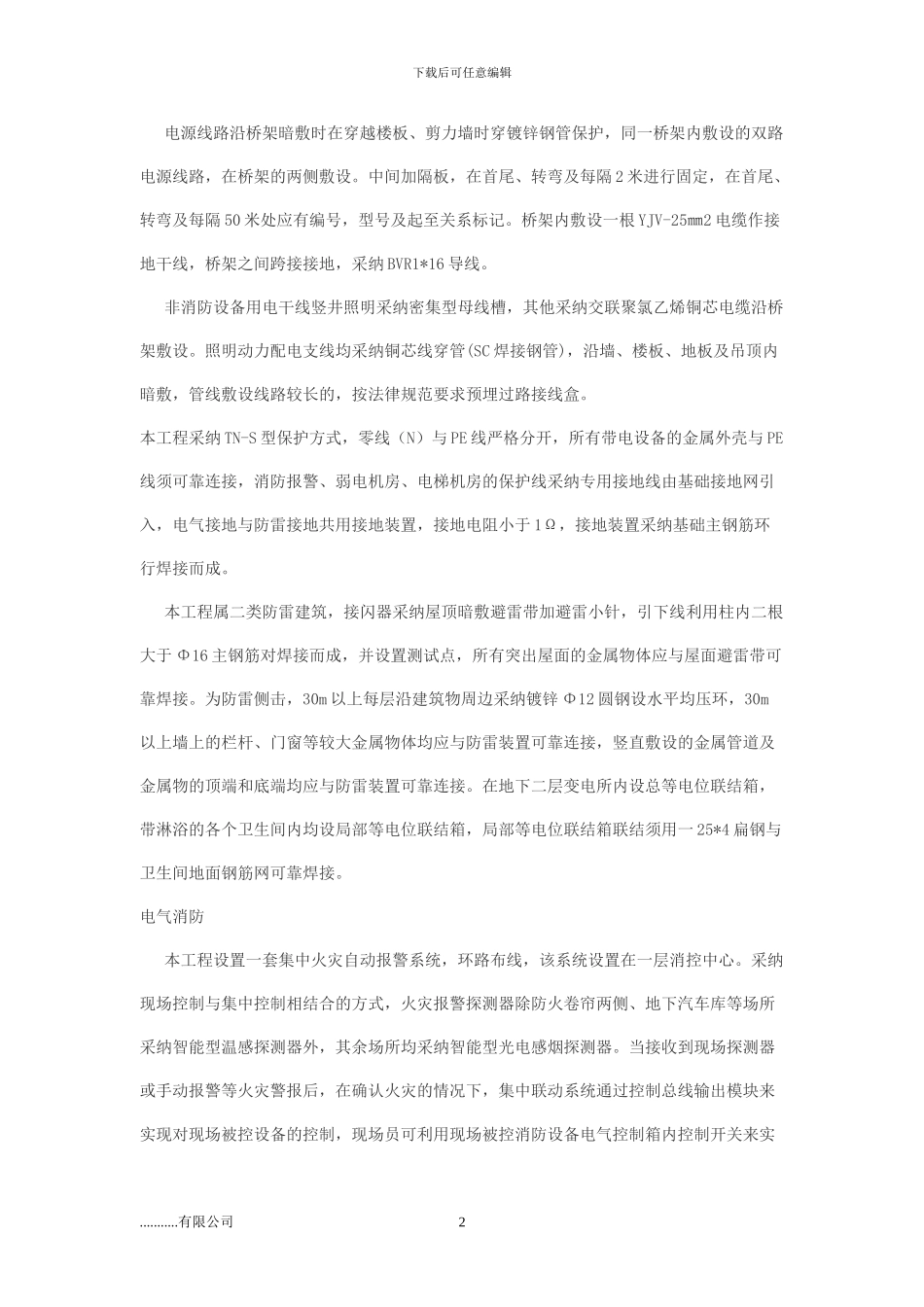

下载后可任意编辑安 装 施 工 组 织 设 计 第一章 工程概况1.1 工程说明1.1.1 工程名称: ...................1.1.2 结构类型及层数: 框架结构，地下 2 层，地上 20 层1.1.3 建筑面积(招标面积): 50126m21.1.4 建设单位：..........................1.1.5 设计单位: ................1.1.6 勘察单位: ....................1.1.7 监理单位：....................1.1.8 施工单位：.................1.2 安装工程概况建筑电气部分： 本工程的建筑电气包括本楼的变配电系统﹑照明（应急照明）﹑动力配电﹑消防防雷接地系统，在地下一层设有专用变电所一座。动力配电柜落地安装于 10#槽钢上。在剪力墙强电井内所有配电箱挂墙明装，底距地 1.5m。其余配电箱均嵌墙暗装，底距地 1.5m。变、配电室、电梯、机房、大厅、疏散楼梯、前室及其他重要场所设有应急照明。各个出入口门上设有疏散指示灯。照明跷板开关暗装高度 1.3m，插座均采纳安全型暗装距地 0.3m。施工安装时要保证三相负荷平衡，凡安装高度低于 2.4m 的灯具需加接地线。电缆桥架除规定外，均需实行防火保护措施，在穿越剪力墙、楼板时的孔洞均应采纳防火材料进行封堵。水平敷设时，底距地不低于 2.5m，电缆桥架的吊架通过金属膨胀螺栓进行安装。...........有限公司1下载后可任意编辑 电源线路沿桥架暗敷时在穿越楼板、剪力墙时穿镀锌钢管保护，同一桥架内敷设的双路电源线路，在桥架的两侧敷设。中间加隔板，在首尾、转弯及每隔 2 米进行固定，在首尾、转弯及每隔 50 米处应有编号，型号及起至关系标记。桥架内敷设一根 YJV-25㎜2 电缆作接地干线，桥架之间跨接接地，采纳 BVR1*16 导线。 非消防设备用电干线竖井照明采纳密集型母线槽，其他采纳交联聚氯乙烯铜芯电缆沿桥架敷设。照明动力配电支线均采纳铜芯线穿管(SC 焊接钢管)，沿墙、楼板、地板及吊顶内暗敷，管线敷设线路较长的，按法律规范要求预埋过路接线盒。本工程采纳 TN-S 型保护方式，零线（N）与 PE 线严格分开，所有带电设备的金属外壳与 PE线须可靠连接，消防报警、弱电机房、电梯机房的保护线采纳专用接地线由基础接地网引入，电气接地与防雷接地共用接地装置，接地电阻小于 1Ω，接地装置采纳基础主钢筋环行焊接而成。 本工程属二类防雷建筑，接闪器采纳屋顶暗敷避雷带加避雷小针，引下线利用柱内二根大于 Φ16 主钢筋对焊接而成，并设置测试点，所有突出屋面的金属物...
