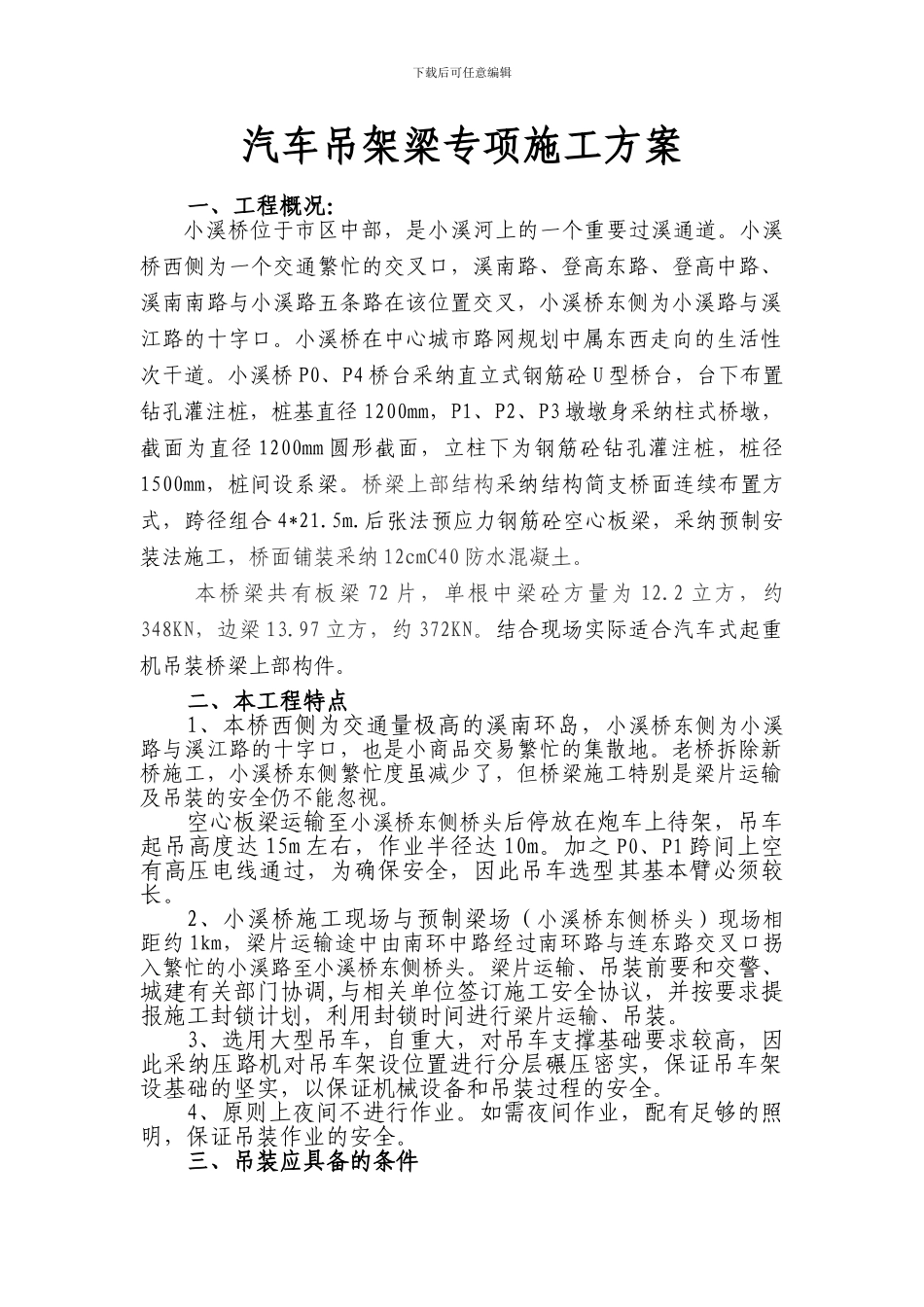

下载后可任意编辑汽车吊架梁专项施工方案一、工程概况：小溪桥位于市区中部，是小溪河上的一个重要过溪通道。小溪桥西侧为一个交通繁忙的交叉口，溪南路、登高东路、登高中路、溪南南路与小溪路五条路在该位置交叉，小溪桥东侧为小溪路与溪江路的十字口。小溪桥在中心城市路网规划中属东西走向的生活性次干道。小溪桥 P0、P4 桥台采纳直立式钢筋砼 U 型桥台，台下布置钻孔灌注桩，桩基直径 1200mm，P1、P2、P3 墩墩身采纳柱式桥墩，截面为直径 1200mm 圆形截面，立柱下为钢筋砼钻孔灌注桩，桩径1500mm，桩间设系梁。桥梁上部结构采纳结构简支桥面连续布置方式，跨径组合 4*21.5m.后张法预应力钢筋砼空心板梁，采纳预制安装法施工，桥面铺装采纳 12cmC40 防水混凝土。 本桥梁共有板梁 72 片，单根中梁砼方量为 12.2 立方，约348KN，边梁 13.97 立方，约 372KN。结合现场实际适合汽车式起重机吊装桥梁上部构件。 二、本工程特点1、本桥西侧为交通量极高的溪南环岛，小溪桥东侧为小溪路与溪江路的十字口，也是小商品交易繁忙的集散地。老桥拆除新桥施工，小溪桥东侧繁忙度虽减少了，但桥梁施工特别是梁片运输及吊装的安全仍不能忽视。空心板梁运输至小溪桥东侧桥头后停放在炮车上待架，吊车起吊高度达 15m 左右，作业半径达 10m。加之 P0、P1 跨间上空有高压电线通过，为确保安全，因此吊车选型其基本臂必须较长。2、小溪桥施工现场与预制梁场（小溪桥东侧桥头）现场相距约 1km，梁片运输途中由南环中路经过南环路与连东路交叉口拐入繁忙的小溪路至小溪桥东侧桥头。梁片运输、吊装前要和交警、城建有关部门协调,与相关单位签订施工安全协议，并按要求提报施工封锁计划，利用封锁时间进行梁片运输、吊装。3、选用大型吊车，自重大，对吊车支撑基础要求较高，因此采纳压路机对吊车架设位置进行分层碾压密实，保证吊车架设基础的坚实，以保证机械设备和吊装过程的安全。4、原则上夜间不进行作业。如需夜间作业，配有足够的照明，保证吊装作业的安全。三、吊装应具备的条件下载后可任意编辑1、起吊现场施工作业平台基础施工完毕，基础强度满足起吊要求，并验收合格。2、有足够的吊装场地以保证吊车的回转半径，吊车支腿下要用钢板或路基板铺垫，以保证吊车作业安全。四、投入的机械设备及材料1、机械设备根据该工程的具体情况，需要两台 50t 吊车进行空心板梁架设，两台 25t 吊车、四台运梁车配合运输空心板梁。50t 汽车吊...
