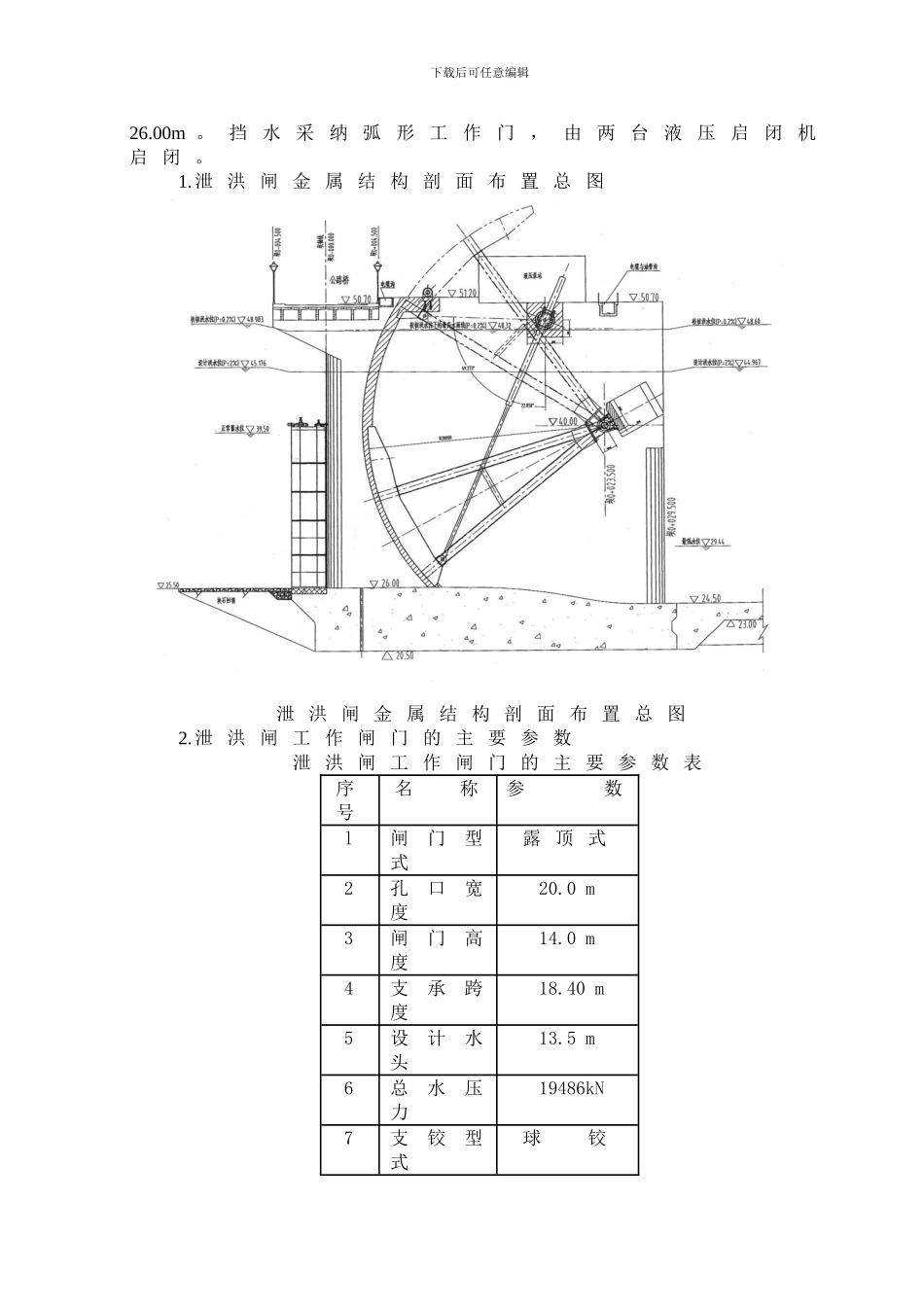

下载后可任意编辑 泄 洪 闸 工 作 闸 门 安 装 施 工 方 案一 ． 泄 洪 闸 工 作 闸 门 基 本 概 况泄 洪 闸 坝 段 布 置 于 河 道 两 侧 主 槽 ， 左 槽 布 置 14孔，右槽布置11孔，孔口净宽20m，堰顶高程精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑26.00m 。 挡 水 采 纳 弧 形 工 作 门 ，由 两 台 液 压 启 闭 机启 闭 。1.泄 洪 闸 金 属 结 构 剖 面 布 置 总 图 泄 洪 闸 金 属 结 构 剖 面 布 置 总 图2.泄 洪 闸 工 作 闸 门 的 主 要 参 数泄 洪 闸 工 作 闸 门 的 主 要 参 数 表序号名 称参 数l闸门型式露 顶 式2孔口宽度20.0 m3闸门高度14.0 m4支承跨度18.40 m5设计水头13.5 m6总水压力19486kN7支铰型式球 铰下载后可任意编辑8支饺高度lO ． 36m9面板曲率 半 径20.0 m10启闭机容 量2X2600 kN11吊点距离18.60 m12启闭机型 式液 压 启 闭机13操作方式动 水 启 闭14孔口数量253.主 要 闸 门 部 件 的 重 量第 一 节 （ 底 节 ）门 叶重 量37.1t ； 第 二 节门 叶重量 22.3t ； 第 三 节 门 叶 重 量 34.9t ； 第 四 节 （ 顶 节 ）门叶重量17.7t ；支臂下支臂重20.6t ；支臂上支臂重11.1t （ 包 括 前 连 接 板 及 筋 板 ， 每 个 臂 柱 的 前 连 接 板及 筋 板 重 约 1.8t ） 。二 ． 主 要 施 工 依 据1 ．安 装 工 程 遵 循 的 技 术 法 律 规 范 、 标 准安 装 所 用 的 材 料 、 设 备 、 安 装 工 艺 和 工 程 质 量的 检 验 和 验 收 应 符 合 下 列 国 家 和 行 业 颁 布 的 技 术标 准 和 规 程 法 律 规 范 规 定 的 技 术 要 求 。 当 本 技 术文 件 的 内 容 与 所 引 用 的 标 准 和 规 程 法 律 规 范 的 规定 有 矛 盾 时 ， 应 以有 关 技 术 文 件 的 规 定 或 监 理 人指 示 为 准 。GB3323 钢 熔 化 焊 对 接 接 头 射 线 照 相 和 质 量 分 级GB50205 钢 结 构 工 程 施 工 验 收 法 律 规 范GB50221 钢 结 构 工 程 质 量 检 验 评 定 标 准GB11345 钢 焊 ...
