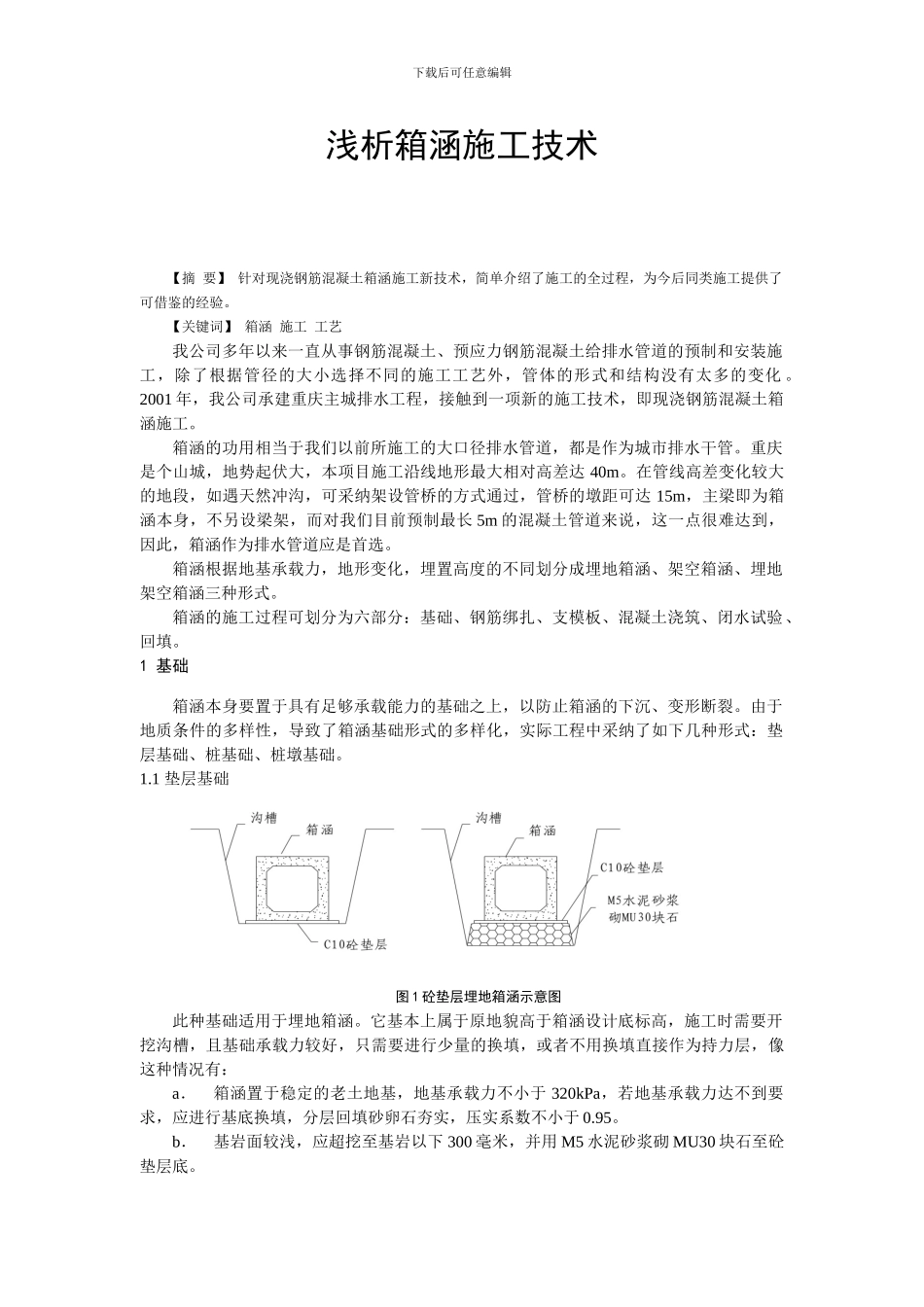

下载后可任意编辑浅析箱涵施工技术【摘 要】 针对现浇钢筋混凝土箱涵施工新技术，简单介绍了施工的全过程，为今后同类施工提供了可借鉴的经验。【关键词】 箱涵 施工 工艺 我公司多年以来一直从事钢筋混凝土、预应力钢筋混凝土给排水管道的预制和安装施工，除了根据管径的大小选择不同的施工工艺外，管体的形式和结构没有太多的变化 。2001 年，我公司承建重庆主城排水工程，接触到一项新的施工技术，即现浇钢筋混凝土箱涵施工。箱涵的功用相当于我们以前所施工的大口径排水管道，都是作为城市排水干管。重庆是个山城，地势起伏大，本项目施工沿线地形最大相对高差达 40m。在管线高差变化较大的地段，如遇天然冲沟，可采纳架设管桥的方式通过，管桥的墩距可达 15m，主梁即为箱涵本身，不另设梁架，而对我们目前预制最长 5m 的混凝土管道来说，这一点很难达到，因此，箱涵作为排水管道应是首选。箱涵根据地基承载力，地形变化，埋置高度的不同划分成埋地箱涵、架空箱涵、埋地架空箱涵三种形式。箱涵的施工过程可划分为六部分：基础、钢筋绑扎、支模板、混凝土浇筑、闭水试验、回填。1 基础箱涵本身要置于具有足够承载能力的基础之上，以防止箱涵的下沉、变形断裂。由于地质条件的多样性，导致了箱涵基础形式的多样化，实际工程中采纳了如下几种形式：垫层基础、桩基础、桩墩基础。1.1 垫层基础 图 1 砼垫层埋地箱涵示意图此种基础适用于埋地箱涵。它基本上属于原地貌高于箱涵设计底标高，施工时需要开挖沟槽，且基础承载力较好，只需要进行少量的换填，或者不用换填直接作为持力层，像这种情况有：a． 箱涵置于稳定的老土地基，地基承载力不小于 320kPa，若地基承载力达不到要求，应进行基底换填，分层回填砂卵石夯实，压实系数不小于 0.95。b． 基岩面较浅，应超挖至基岩以下 300 毫米，并用 M5 水泥砂浆砌 MU30 块石至砼垫层底。下载后可任意编辑c． 箱涵置于基岩上时，地基承载力大于 320mpa，可直接作为持力层。当上述条件满足要求后，再铺 100 毫米厚 C10 混凝土找平层，做为埋地箱涵基础。埋地箱涵涉及的土石方开挖，因计量采纳的是矩形收方，给的基槽宽度为：箱涵外结构宽度另加 1 米操作宽度。所以在满足边坡稳定和施工安全的情况下，尽量减小放坡，以免做无用功造。１.2 桩基础图 2 埋地架空箱涵示意图 图 3 挖孔桩示意图当沟槽开挖到箱涵底标高后，沟道的承载力达不到垫层基础要求时，通常情况...
