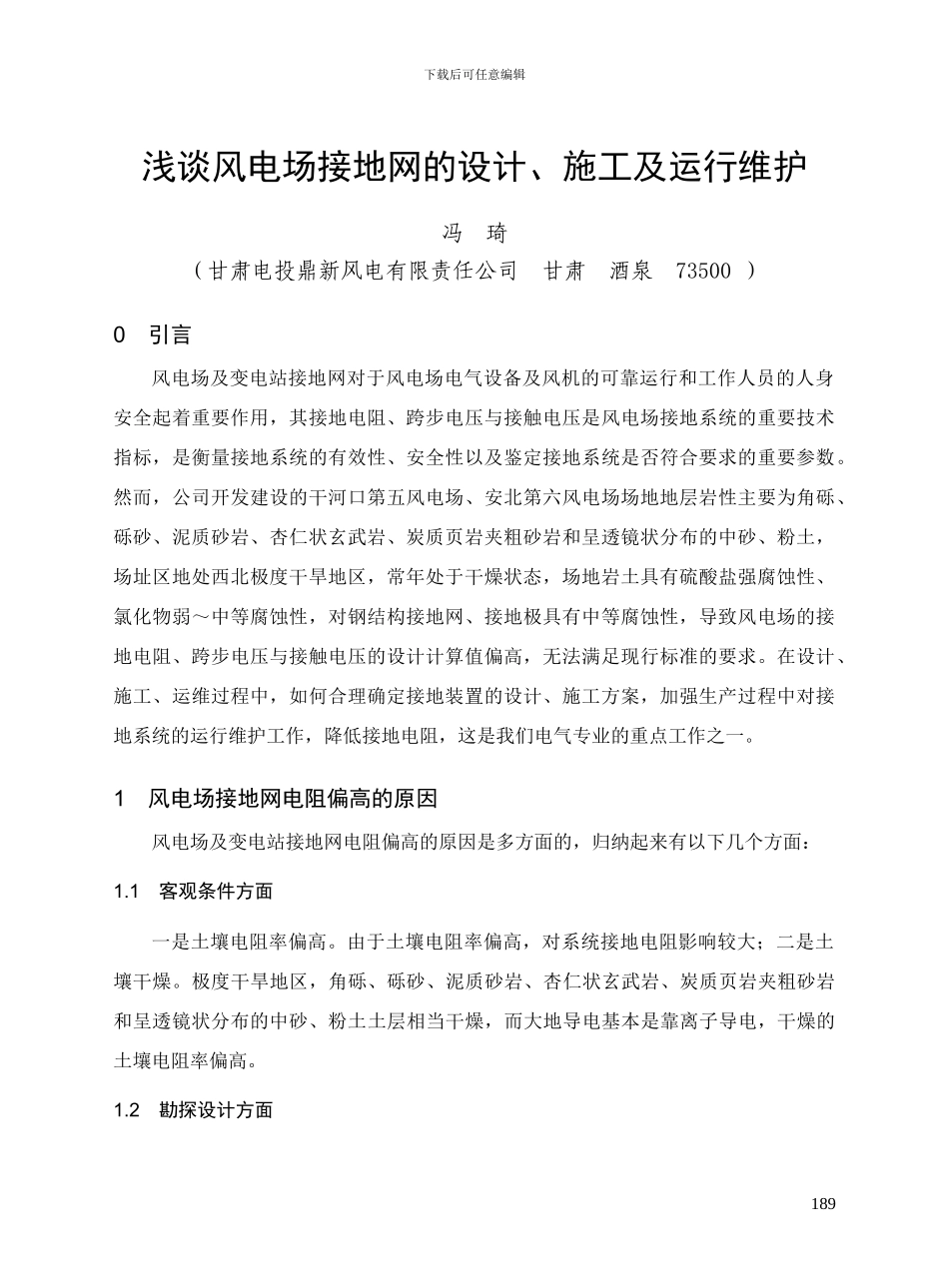

下载后可任意编辑浅谈风电场接地网的设计、施工及运行维护冯 琦（甘肃电投鼎新风电有限责任公司 甘肃 酒泉 73500 ）0 引言风电场及变电站接地网对于风电场电气设备及风机的可靠运行和工作人员的人身安全起着重要作用，其接地电阻、跨步电压与接触电压是风电场接地系统的重要技术指标，是衡量接地系统的有效性、安全性以及鉴定接地系统是否符合要求的重要参数。然而，公司开发建设的干河口第五风电场、安北第六风电场场地地层岩性主要为角砾、砾砂、泥质砂岩、杏仁状玄武岩、炭质页岩夹粗砂岩和呈透镜状分布的中砂、粉土，场址区地处西北极度干旱地区，常年处于干燥状态，场地岩土具有硫酸盐强腐蚀性、氯化物弱～中等腐蚀性，对钢结构接地网、接地极具有中等腐蚀性，导致风电场的接地电阻、跨步电压与接触电压的设计计算值偏高，无法满足现行标准的要求。在设计、施工、运维过程中，如何合理确定接地装置的设计、施工方案，加强生产过程中对接地系统的运行维护工作，降低接地电阻，这是我们电气专业的重点工作之一。1 风电场接地网电阻偏高的原因风电场及变电站接地网电阻偏高的原因是多方面的，归纳起来有以下几个方面：1.1 客观条件方面一是土壤电阻率偏高。由于土壤电阻率偏高，对系统接地电阻影响较大；二是土壤干燥。极度干旱地区，角砾、砾砂、泥质砂岩、杏仁状玄武岩、炭质页岩夹粗砂岩和呈透镜状分布的中砂、粉土土层相当干燥，而大地导电基本是靠离子导电，干燥的土壤电阻率偏高。1.2 勘探设计方面189下载后可任意编辑公司开发建设的两个风电场地处极干旱戈壁，由于土壤电阻率变化较大，这就需要对每处地网进行仔细的勘探、测量。根据地形、地势、地质情况，设计出切合实际的接地装置。假如不根据每处地网的地质情况合理设计接地装置并计算其接地电阻，而是套用一些现成的图纸或典型设计，那么就从设计上留下了先天性不足，造成接地网接地电阻偏高。。秦皇岛美食 http://bbs.66qhd.com/forum-43-1.html 秦皇岛网 http://www.66qhd.com/1.3 施工方面对于不同机位的风机接地来说，精心设计重要，但严格施工更重要。因为对于地形复杂，特别是位于山岩区的风机，接地地网水平接地沟槽的开挖和垂直接地极的打入都十分困难，而接地工程又属于隐蔽工程，如施工过程中不能实行全过程的技术监督和必要的监理，就可能出现如下一些问题：一是不按图施工，尤其是在施工困难的区域，屡有发生水平接地体敷设长度不够，少打垂直接地极等；二...
