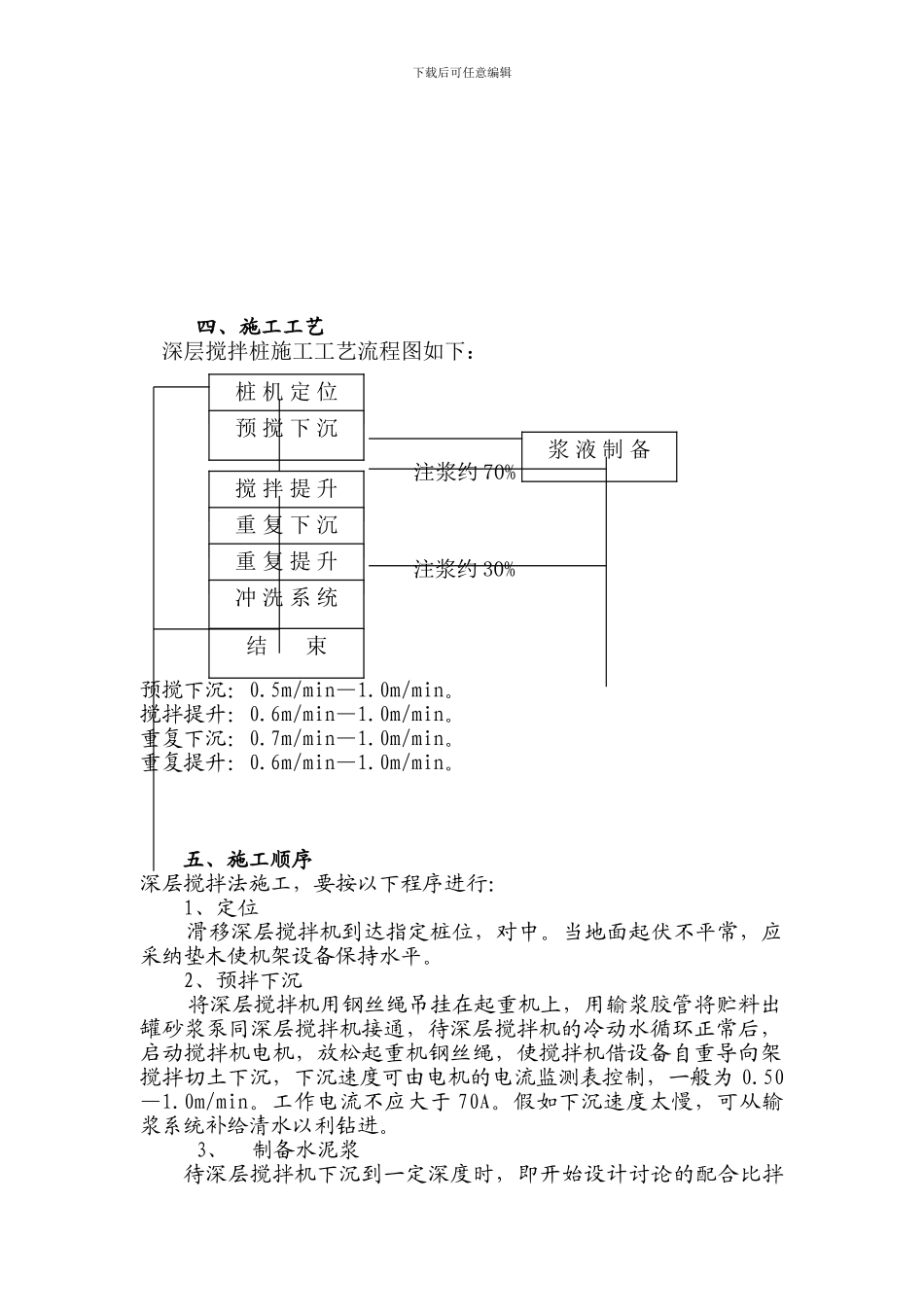

下载后可任意编辑港中路南延工程 II 标段深层搅拌桩施工方案下载后可任意编辑编制人： 审核人：港中路南延工程 II 标段项目部二 0 一 0 年三月二十八日目 录一、 工程概况二、 工程地质条件三、 工作量四、 施工工艺五、 施工顺序六、 施工要求及技术交底七、 深层搅拌桩常见问题与处理对策八、 质量、安全、文明施工保证措施九、 施工劳动组织十、 机械设备配置十一、 施工工期、进度安排十二、 工程施工保证措施十三、 施工场地平面布置图十四、 工程验收和竣工报告提交、工程验收和竣工报告提交深层搅拌桩施工方案一、工程概况港中路南延 II 标起点为新 338 省道，终点至华墅村 K2＋200C 处，道路全长 1995 米。该路段局部分地区存在软弱地基需采纳深层搅拌桩复合地基，分布于K1+205~K1+430、K0+760~K0+830 段，施工场地已做到“三通一平”。图纸设计桩径为 500mm，要求桩身水泥土 28 天无侧限抗压强度要求达到 1.0Mpa。二、 程地质条件 工程地质条件详见地质报告。三、 工作量本工程深层搅拌桩，分布于 K1+205~K1+430 段，约 5668 根，约 53000 米。具体桩长及布桩图见附图。下载后可任意编辑四、施工工艺深层搅拌桩施工工艺流程图如下： 注浆约 70% 注浆约 30%预搅下沉：0.5m/min—1.0m/min。搅拌提升：0.6m/min—1.0m/min。重复下沉：0.7m/min—1.0m/min。重复提升：0.6m/min—1.0m/min。五、施工顺序深层搅拌法施工，要按以下程序进行：1、定位滑移深层搅拌机到达指定桩位，对中。当地面起伏不平常，应采纳垫木使机架设备保持水平。2、预拌下沉 将深层搅拌机用钢丝绳吊挂在起重机上，用输浆胶管将贮料出罐砂浆泵同深层搅拌机接通，待深层搅拌机的冷动水循环正常后，启动搅拌机电机，放松起重机钢丝绳，使搅拌机借设备自重导向架搅拌切土下沉，下沉速度可由电机的电流监测表控制，一般为 0.50—1.0m/min。工作电流不应大于 70A。假如下沉速度太慢，可从输浆系统补给清水以利钻进。3、制备水泥浆待深层搅拌机下沉到一定深度时，即开始设计讨论的配合比拌桩 机 定 位预 搅 下 沉搅 拌 提 升重 复 下 沉重 复 提 升 冲 洗 系 统结 束浆 液 制 备下载后可任意编辑制水泥浆，待压浆前将水泥浆倒入集料斗中。集料斗容积大于 1 立方米4、喷浆搅拌提升深层搅拌机下沉到达设计深度后，开启灰浆泵将水泥浆从搅拌机中心管不断压入地基中，边喷浆边搅拌，直至提出地面完...
