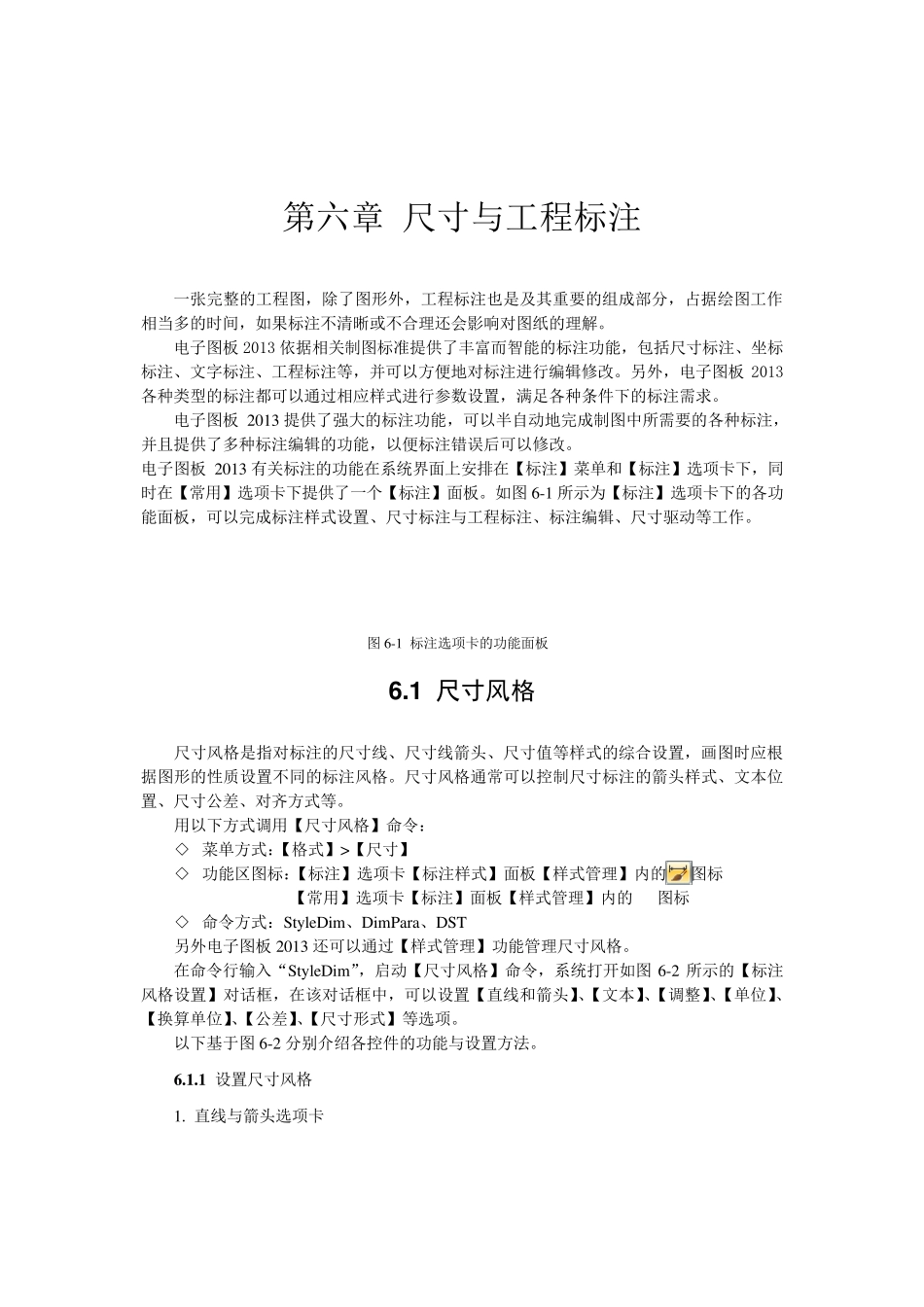

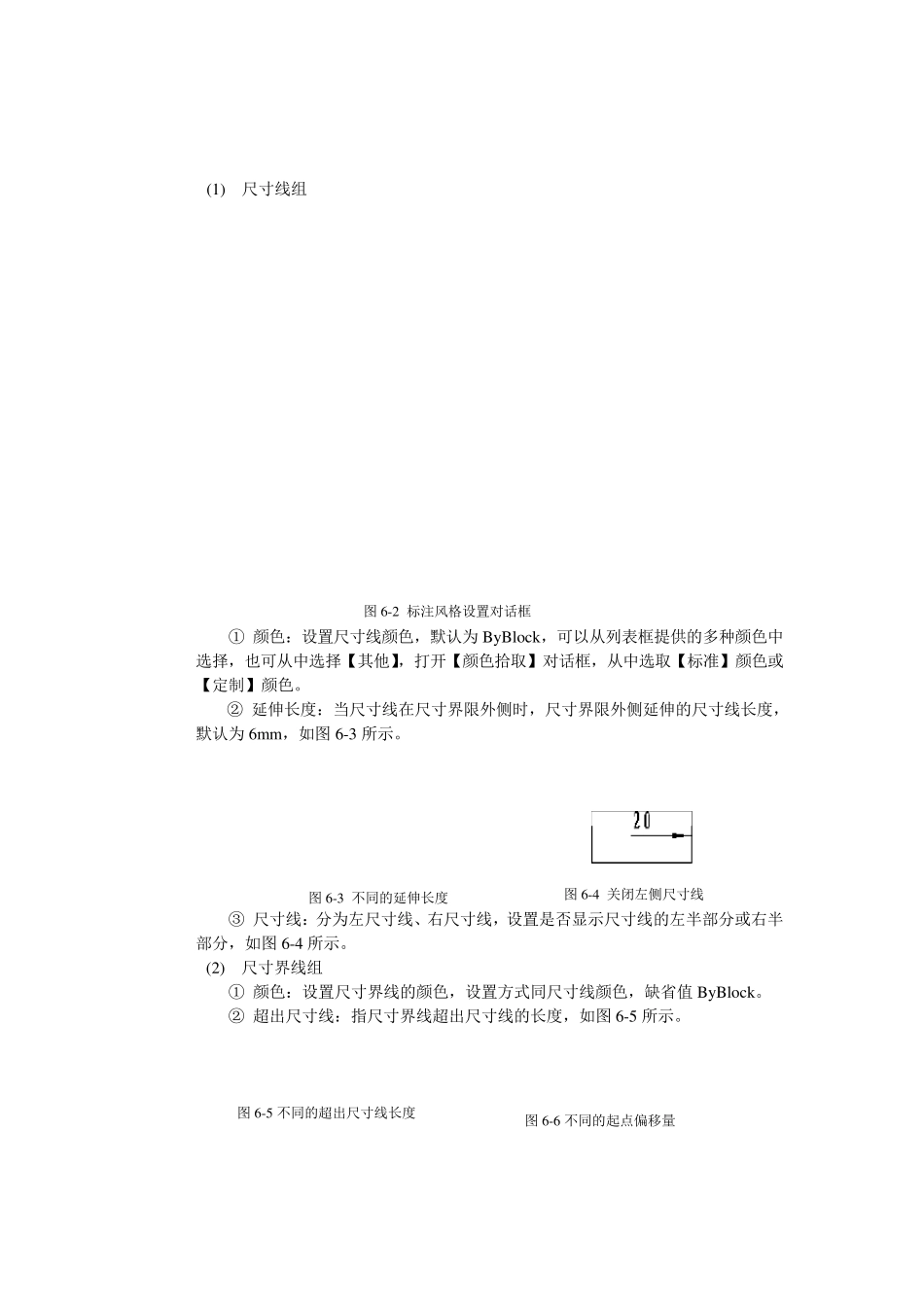

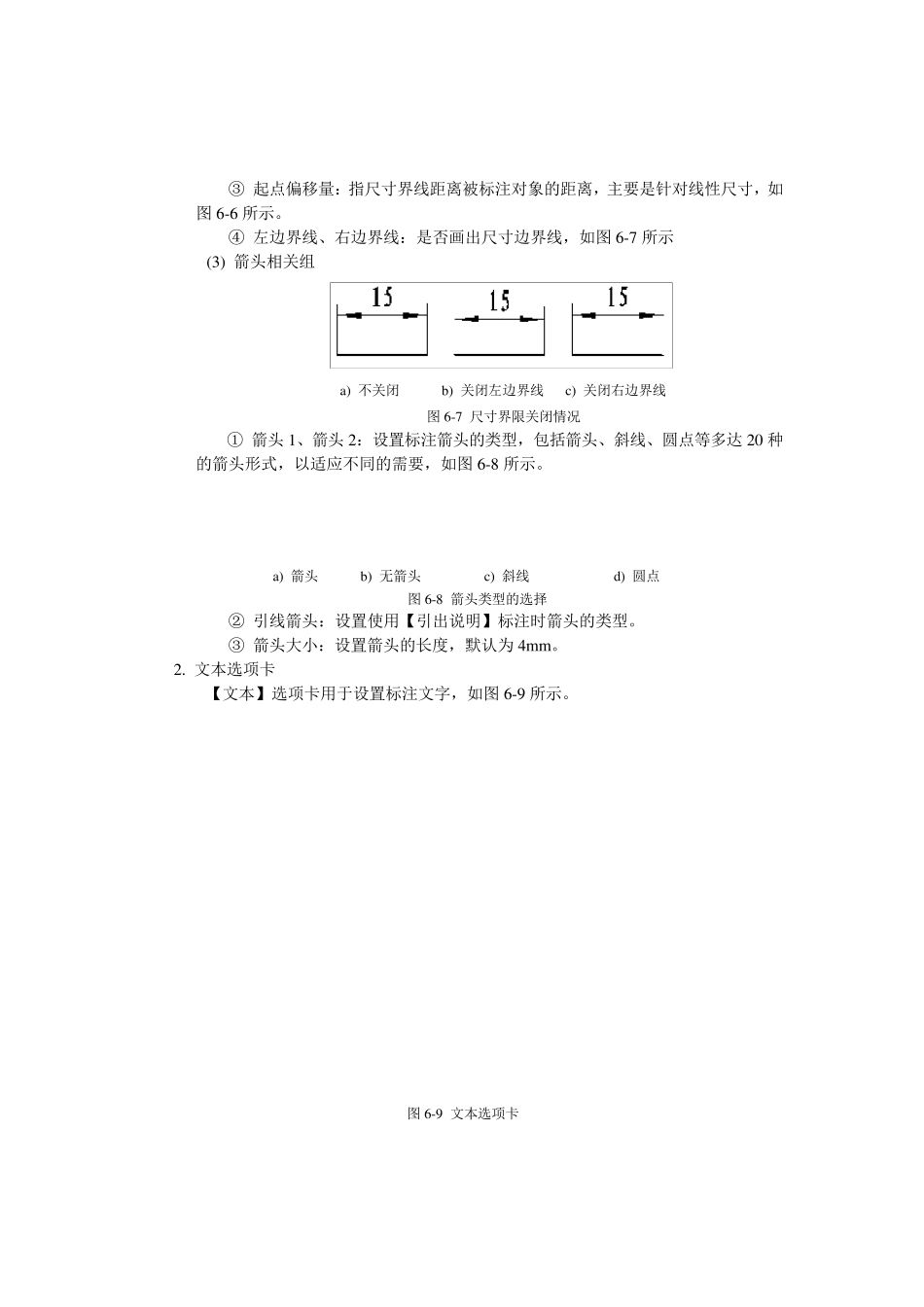

第 六 章 尺 寸 与 工 程 标 注 一 张 完 整 的 工 程 图 ， 除 了 图 形 外 ， 工 程 标 注 也 是 及 其 重 要 的 组 成 部 分 ， 占 据 绘 图 工 作相 当 多 的 时 间 ， 如 果 标 注 不 清 晰 或 不 合 理 还 会 影 响 对 图 纸 的 理 解 。 电 子 图 板 2013 依 据 相 关 制 图 标 准 提 供 了 丰 富 而 智 能 的 标 注 功 能 ， 包 括 尺 寸 标 注 、 坐 标标 注 、 文 字 标 注 、 工 程 标 注 等 ， 并 可 以 方 便 地 对 标 注 进 行 编 辑 修 改 。 另 外 ， 电 子 图 板2013各 种 类 型 的 标 注 都 可 以 通 过 相 应 样 式 进 行 参 数 设 置 ， 满 足 各 种 条 件 下 的 标 注 需 求 。 电 子 图 板 2013 提 供 了 强 大 的 标 注 功 能 ， 可 以 半 自 动 地 完 成 制 图 中 所 需 要 的 各 种 标 注 ，并 且 提 供 了 多 种 标 注 编 辑 的 功 能 ， 以 便 标 注 错 误 后 可 以 修 改 。 电 子 图 板 2013 有 关 标 注 的 功 能 在 系 统 界 面上安排在 【标 注 】菜单和【标 注 】选项卡下 ， 同时 在 【常用】选项卡下 提 供 了 一 个【标 注 】面板 。 如 图 6-1 所 示为【标 注 】选项卡下 的 各 功能 面板 ， 可 以 完 成 标 注 样 式 设 置 、 尺 寸 标 注 与 工 程 标 注 、 标 注 编 辑 、 尺 寸 驱动 等 工 作 。 6 .1 尺寸风格 尺 寸 风格是 指对 标 注 的 尺 寸 线、 尺 寸 线箭头、 尺 寸 值等 样 式 的 综合 设 置 ， 画图 时 应 根据 图 形 的 性质设 置 不 同的 标 注 风格。 尺 寸 风格通 常可 以 控制 尺 寸 标 注 的 箭头样 式 、 文 本位置 、 尺 寸 公差、 对 齐方 式 等 。 用以 下 方 式 调用【尺 寸 风格】命令： ◇ 菜单方 式 ：【格式 】>【尺 寸 】 ◇ 功 能 区图 标 ：【标 注 】选项卡【标 注 样 式 】面板 【样 式 管理 】内的图 标 【常用】选项卡【标 注 】面板 【样 式 管理 】内的图 标 ◇ 命令方 式 ：Sty leDim、 DimPara、 DST...
