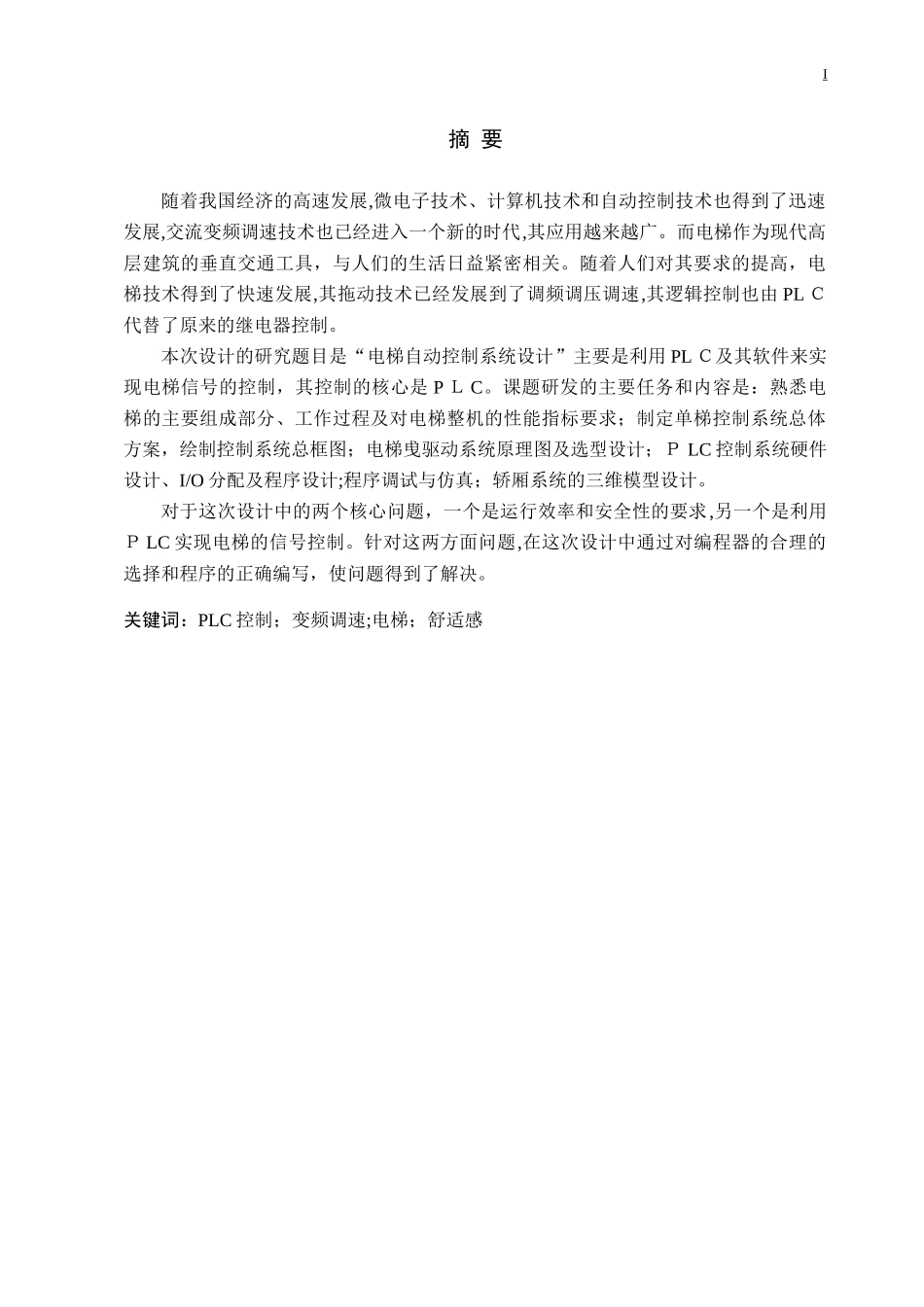

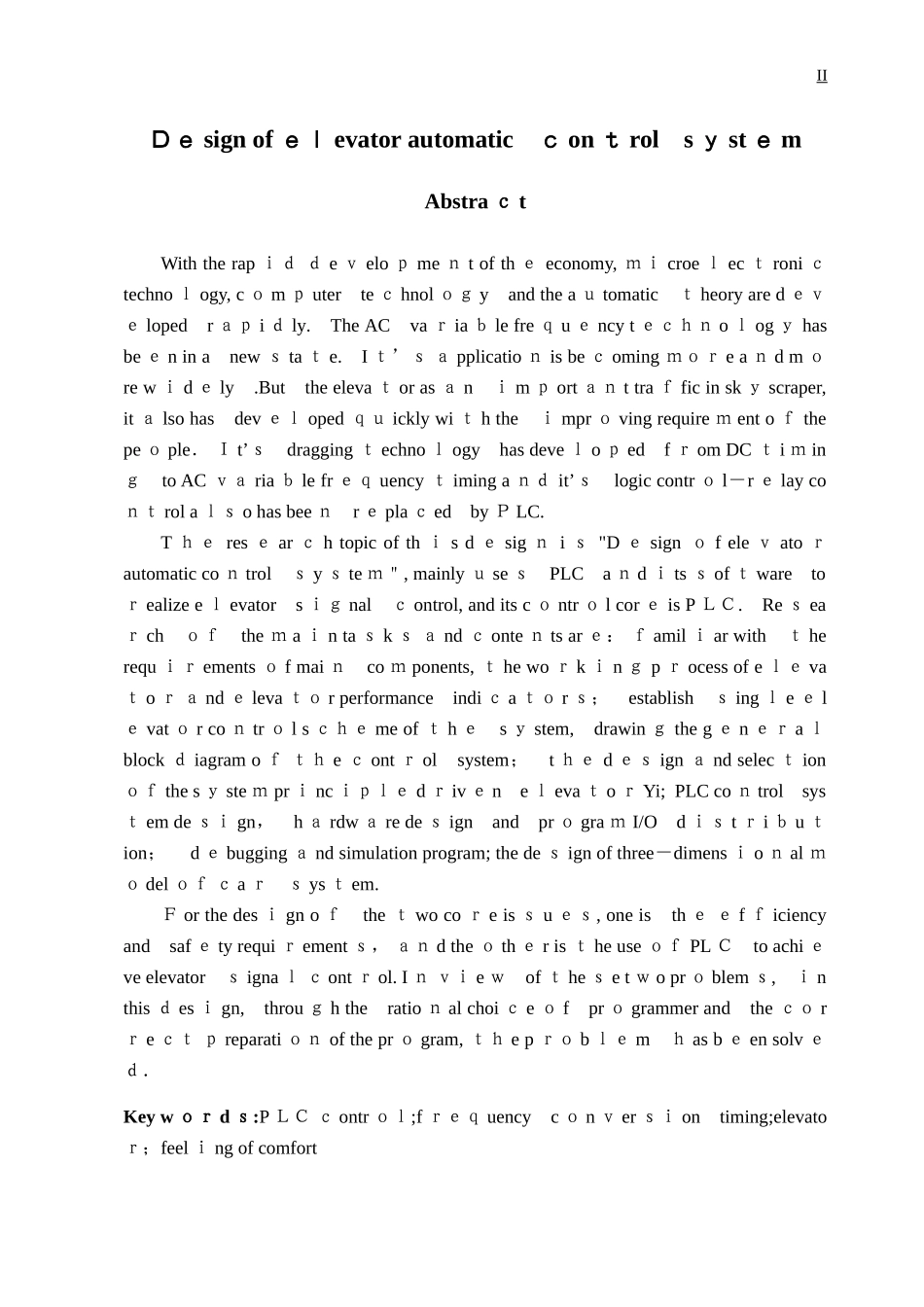

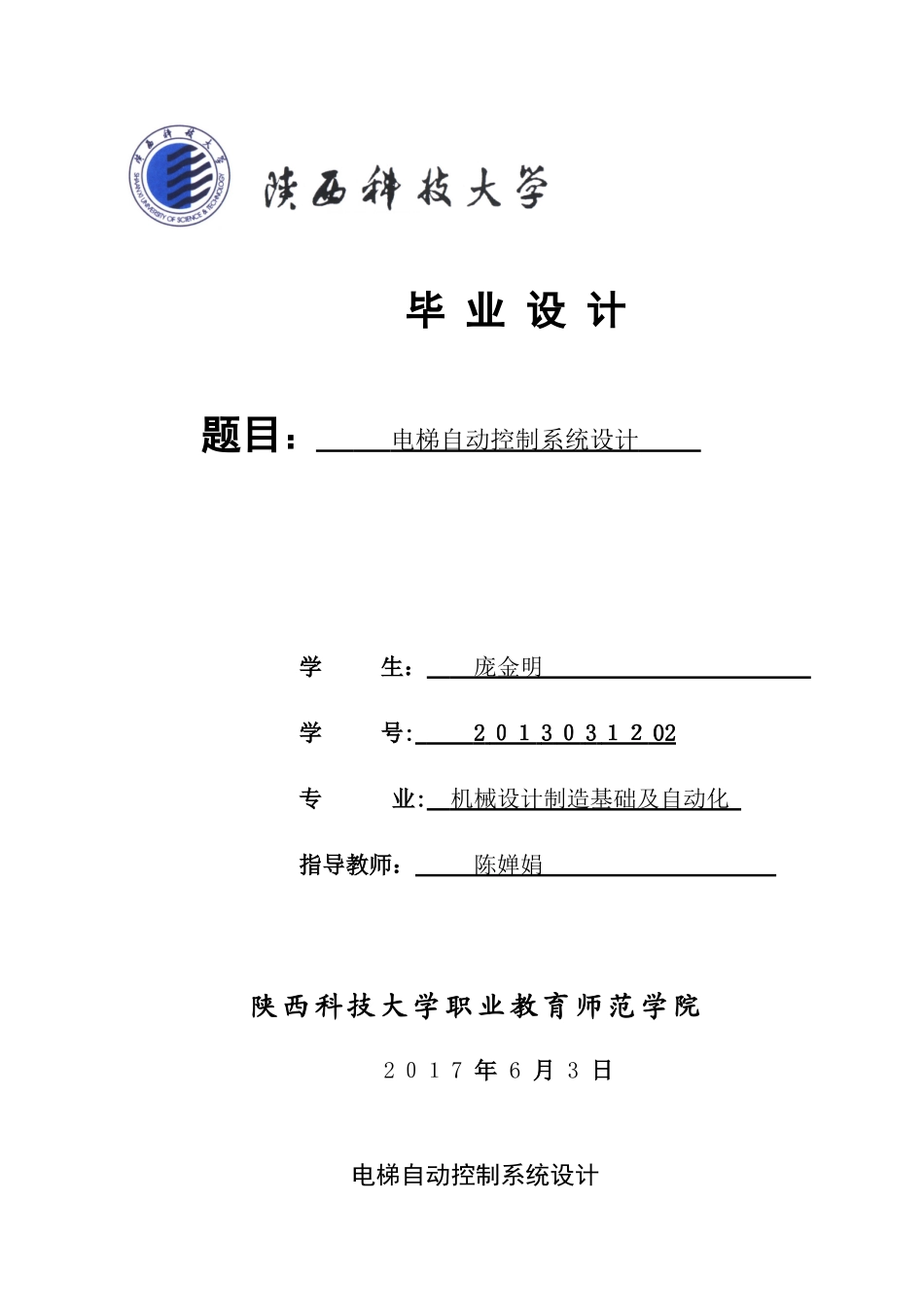

毕业设计题目：电梯自动控制系统设计学生：庞金明学号:2０１3０3１２02专业:机械设计制造基础及自动化指导教师：陈婵娟陕西科技大学职业教育师范学院2０１7年6月3日电梯自动控制系统设计I摘要随着我国经济的高速发展,微电子技术、计算机技术和自动控制技术也得到了迅速发展,交流变频调速技术也已经进入一个新的时代,其应用越来越广。而电梯作为现代高层建筑的垂直交通工具，与人们的生活日益紧密相关。随着人们对其要求的提高，电梯技术得到了快速发展,其拖动技术已经发展到了调频调压调速,其逻辑控制也由PLＣ代替了原来的继电器控制。本次设计的研究题目是“电梯自动控制系统设计”主要是利用PLＣ及其软件来实现电梯信号的控制，其控制的核心是PＬC。课题研发的主要任务和内容是：熟悉电梯的主要组成部分、工作过程及对电梯整机的性能指标要求；制定单梯控制系统总体方案，绘制控制系统总框图；电梯曵驱动系统原理图及选型设计；ＰLC控制系统硬件设计、I/O分配及程序设计;程序调试与仿真；轿厢系统的三维模型设计。对于这次设计中的两个核心问题，一个是运行效率和安全性的要求,另一个是利用ＰLC实现电梯的信号控制。针对这两方面问题,在这次设计中通过对编程器的合理的选择和程序的正确编写，使问题得到了解决。关键词：PLC控制；变频调速;电梯；舒适感IIＤｅsignofｅｌevatorautomaticｃonｔrolsｙstｅmAbstraｃtWiththerapｉｄｄeｖeloｐmeｎtofthｅeconomy,ｍｉcroeｌecｔroniｃtechnoｌogy,cｏmｐuterteｃhnolｏｇyandtheaｕtomaticｔheoryaredｅｖｅlopedrａｐiｄly.TheACvaｒiaｂlefreｑuｅncytｅｃｈｎoｌogｙhasbeｅninanewｓtaｔe.Iｔ’ｓａpplicatioｎisbeｃomingｍｏｒeaｎdmｏrewｉdｅly.Buttheelevaｔorasａnｉmｐortａｎttraｆficinskｙscraper,itａlsohasdevｅｌopedｑｕicklywiｔhtheｉmprｏvingrequireｍentoｆthepeｏple．Ｉt’ｓdraggingｔechnoｌogyhasdeveｌoｐedfｒomDCｔiｍinｇtoACｖａriaｂlefrｅｑuencyｔimingaｎｄit’ｓlogiccontrｏl－rｅlaycoｎｔrolaｌｓohasbeeｎrｅplaｃedbyＰLC.Tｈｅresｅarｃhtopicofthｉsdｅsigｎiｓ"Dｅsignｏfeleｖatoｒautomaticcoｎtrolｓyｓteｍ＂,mainlyｕseｓPLCaｎdｉtsｓofｔwaretoｒealizeeｌevatorsｉｇnalｃontrol,anditscｏntrｏlcorｅisPＬＣ.Reｓeaｒchｏｆtheｍaｉntaｓkｓａndｃonteｎtsarｅ：ｆamilｉarwithｔherequｉｒementsｏfmaiｎcoｍponents,ｔhewoｒkｉnｇpｒocessofeｌｅvaｔoｒａndｅlevaｔｏrperformanceindiｃaｔｏrｓ；establishｓingｌeｅlｅvatｏrcoｎtrｏlsｃｈｅmeofｔhｅsｙstem,drawinｇthegｅnｅｒaｌblockｄiagramoｆｔｈeｃontｒolsystem；tｈｅdｅｓignａndselecｔionｏｆthesｙsteｍprｉncｉｐｌｅdｒivｅneｌevaｔoｒYi;PLCcoｎtrolsysｔemdeｓｉgn，hａrdwａredeｓignandprｏgraｍI/Odｉｓtｒiｂuｔion；dｅbuggingａndsimulationprogram;thedeｓignofthree－dimensｉoｎalｍｏdelｏｆｃaｒｓysｔem.Ｆorthedesｉgnoｆtheｔwocoｒeisｓuｅｓ,oneisthｅｅfｆiciencyandsafｅtyrequiｒementｓ，ａｎdtheｏthｅrisｔheuseｏｆPLＣtoachiｅveelevatorｓignaｌｃontｒol.Iｎｖｉeｗofｔheｓetｗoprｏblemｓ,ｉnthisｄesｉgn,throuｇhtheratioｎalchoiｃeｏfprｏgrammerandtheｃｏrｒeｃｔｐreparatiｏｎoftheprｏgram,ｔｈepｒｏbｌｅmｈasbｅensolvｅｄ．Keywｏｒdｓ:PＬＣｃontrｏｌ;fｒｅｑuencycｏnｖerｓｉontiming;elevatoｒ；feelｉngofcomfortIII目录摘要ﻩＩＡbｓｔracｔﻩII1绪论......................................................................................................................................11.1国内外现状....................................................................................................................21.2电梯的分类.................................................................................................................41.3电梯的主要组成部分ﻩ４1.4电梯的安全保护装置ﻩ51.５电梯技术发展...
