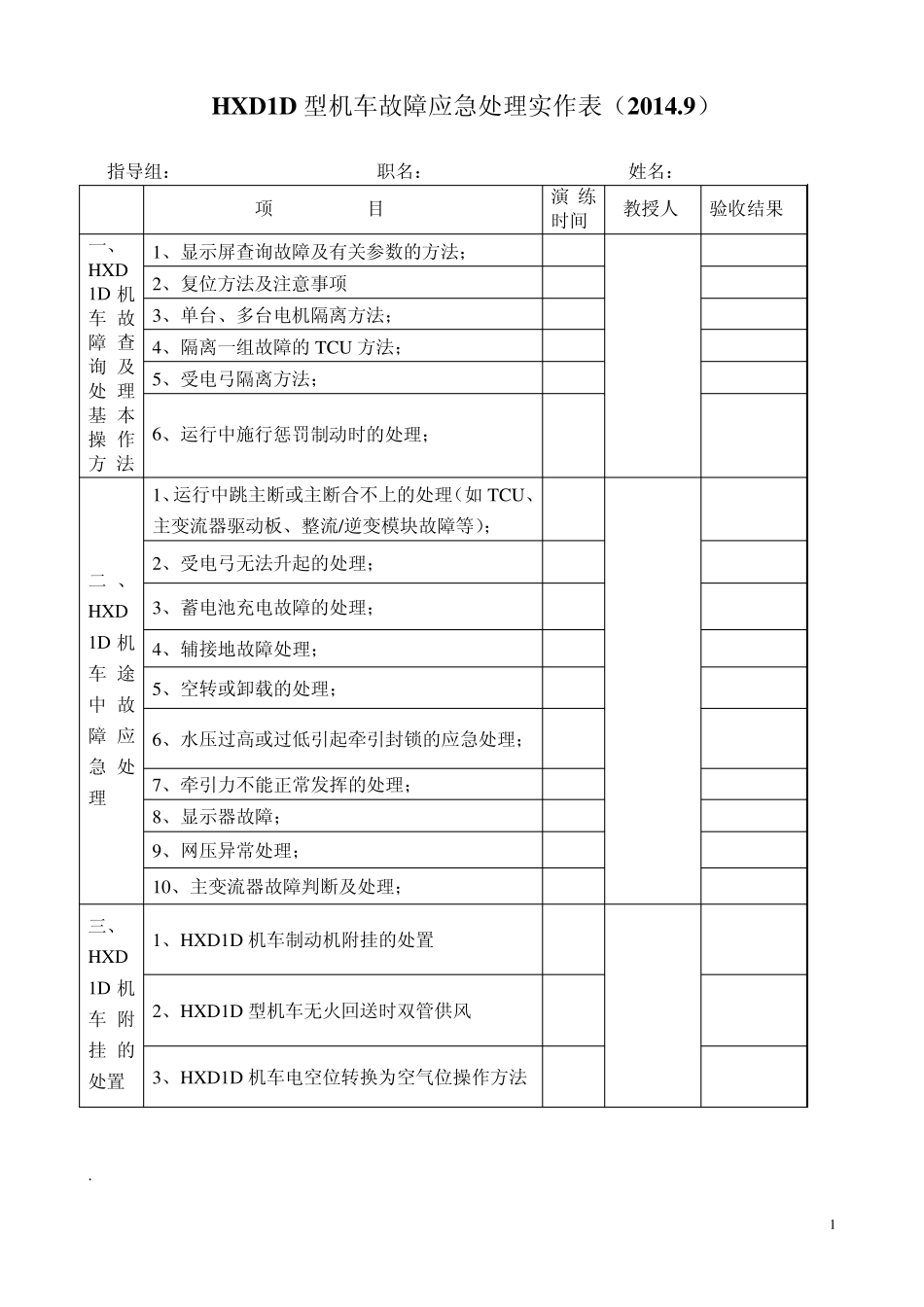

1 HXD1D 型机车故障应急处理实作表（2014.9） 指导组： 职名： 姓名： 项 目 演练时间 教授人 验收结果 一、 HXD1D 机车故障查询 及处理基 本操 作方 法 1、显示屏查询故障及有关参数的方法； 2、复位方法及注意事项 3、单台、多台电机隔离方法； 4、隔离一组故障的 TCU 方法； 5、受电弓隔离方法； 6、运行中施行惩罚制动时的处理； 二 、HXD1D 机车途中 故障应急处理 1、运行中跳主断或主断合不上的处理（如 TCU、主变流器驱动板、整流/逆变模块故障等）； 2、受电弓无法升起的处理； 3、蓄电池充电故障的处理； 4、辅接地故障处理； 5、空转或卸载的处理； 6、水压过高或过低引起牵引封锁的应急处理； 7、牵引力不能正常发挥的处理； 8、显示器故障； 9、网压异常处理； 10、主变流器故障判断及处理； 三、 HXD1D 机车附挂 的处置 1、HXD1D 机车制动机附挂的处置 2、HXD1D 型机车无火回送时双管供风 3、HXD1D 机车电空位转换为空气位操作方法 . 2 HXD1D 型机车应急故障处理应知应会培训资料 一、HXD1D型机车故障查询及处理基本操作演练方法 1、 HXD1D 型机车微机显示屏故障查询种类及方法？ 操作要点：1、会使用 键进入故障查询界面；2、会使用键 进入故障二级界面；3、知道如何查询主变流器水压力；4、会进入网络拓扑图。 2、复位方法及注意事项； 1. 微机复位：使用时机：优先使用。①消除故障：调速手柄回“0”位，按压“微机复位”按钮1 次，时间大于1 秒；②隔离故障设备：若故障一直存在需要隔离故障设备时，则连续按压“微机复位”3 次。每次按压间隔时间为 2 秒。 （可以在运行中进行） 2. 隔离解锁：使用时机：当故障消除、确认无异常，需要使微机隔离的设备重新投入工作时使用。在主断路器断开、调速手柄回“0”位的情况下，按压显示屏上的“隔离解锁”按键1 次。 3. 断设备电源复位/网络复位：使用时机：在微机复位无效且隔离解锁后再次微机复位无效时使用。①调速手柄回“0”位，断开主断路器；②到低压电器柜复位故障部件对应自动开关（方法：断开自动开关10s 后再闭合）；③可以停车处理时，在降弓、停车后对VCM1、 2 同时复位（方法：断开VCM1、2 的自动开关，10s 后再同时闭合）；④不宜停车处理时，在降弓的情况下先复位当前主的VCM， 30S 后再复位另外一个VCM，这种复位方式不会引起惩罚制动，同时复位两个VCM 会引起惩罚制度，且惩罚制...
