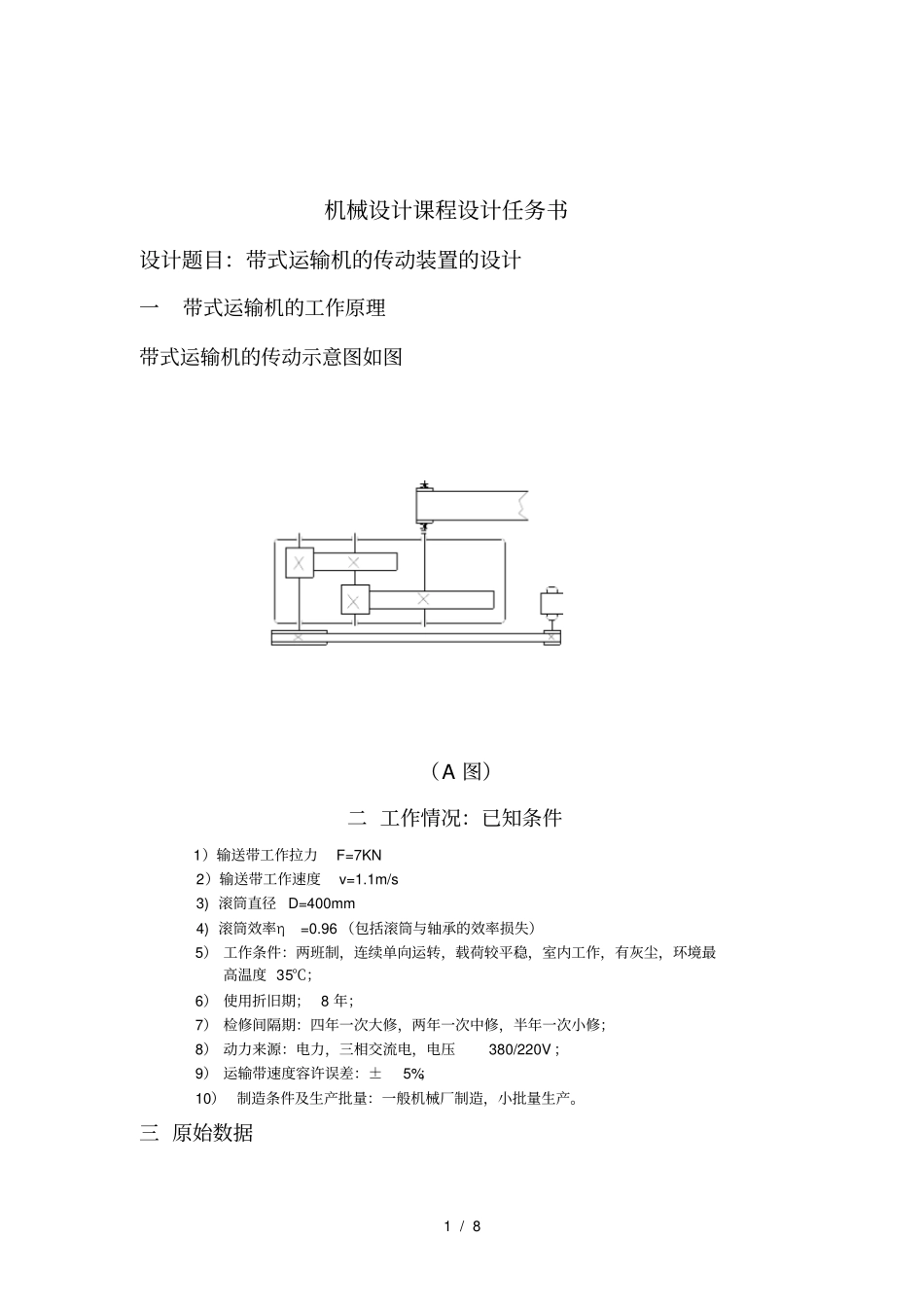

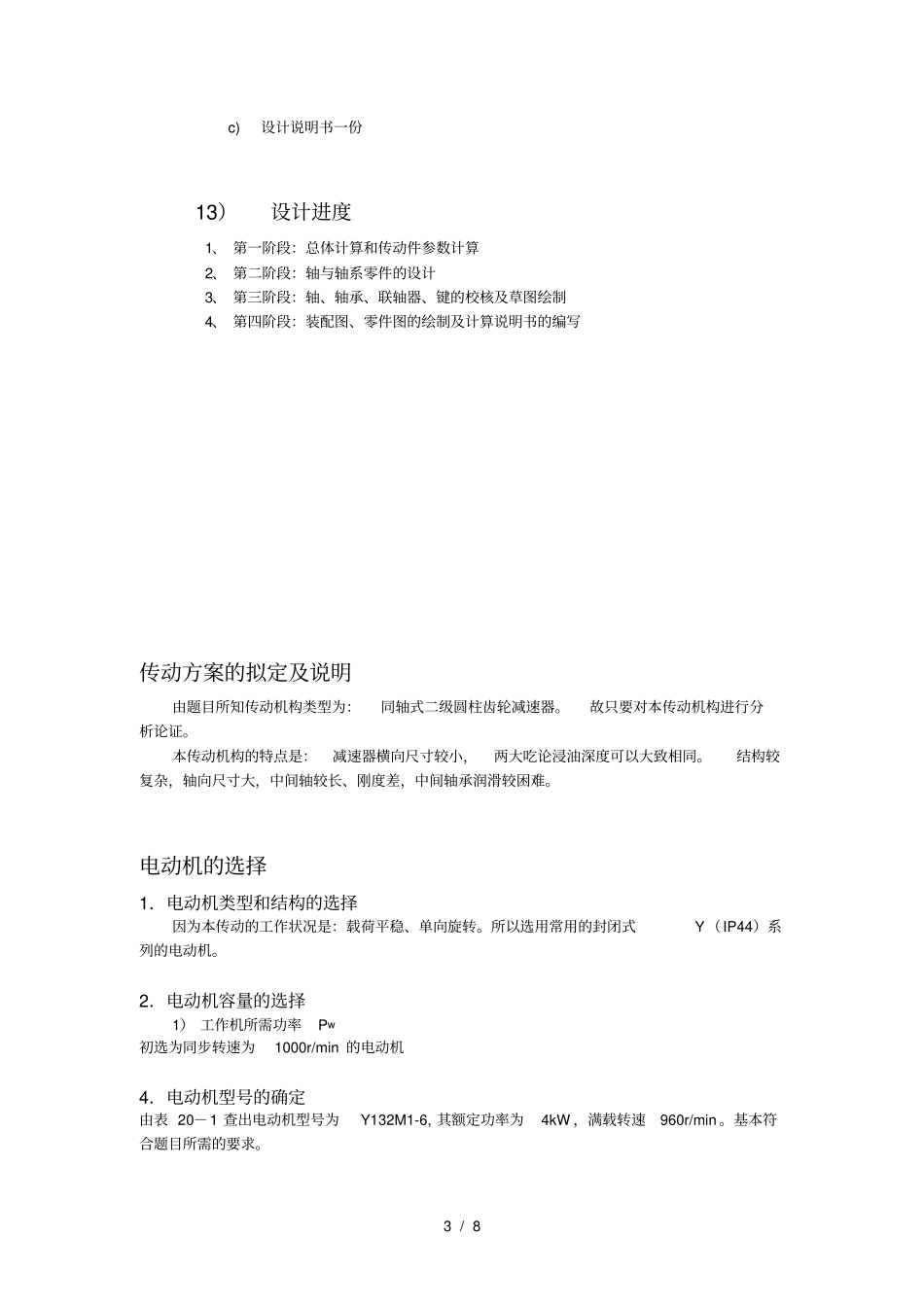

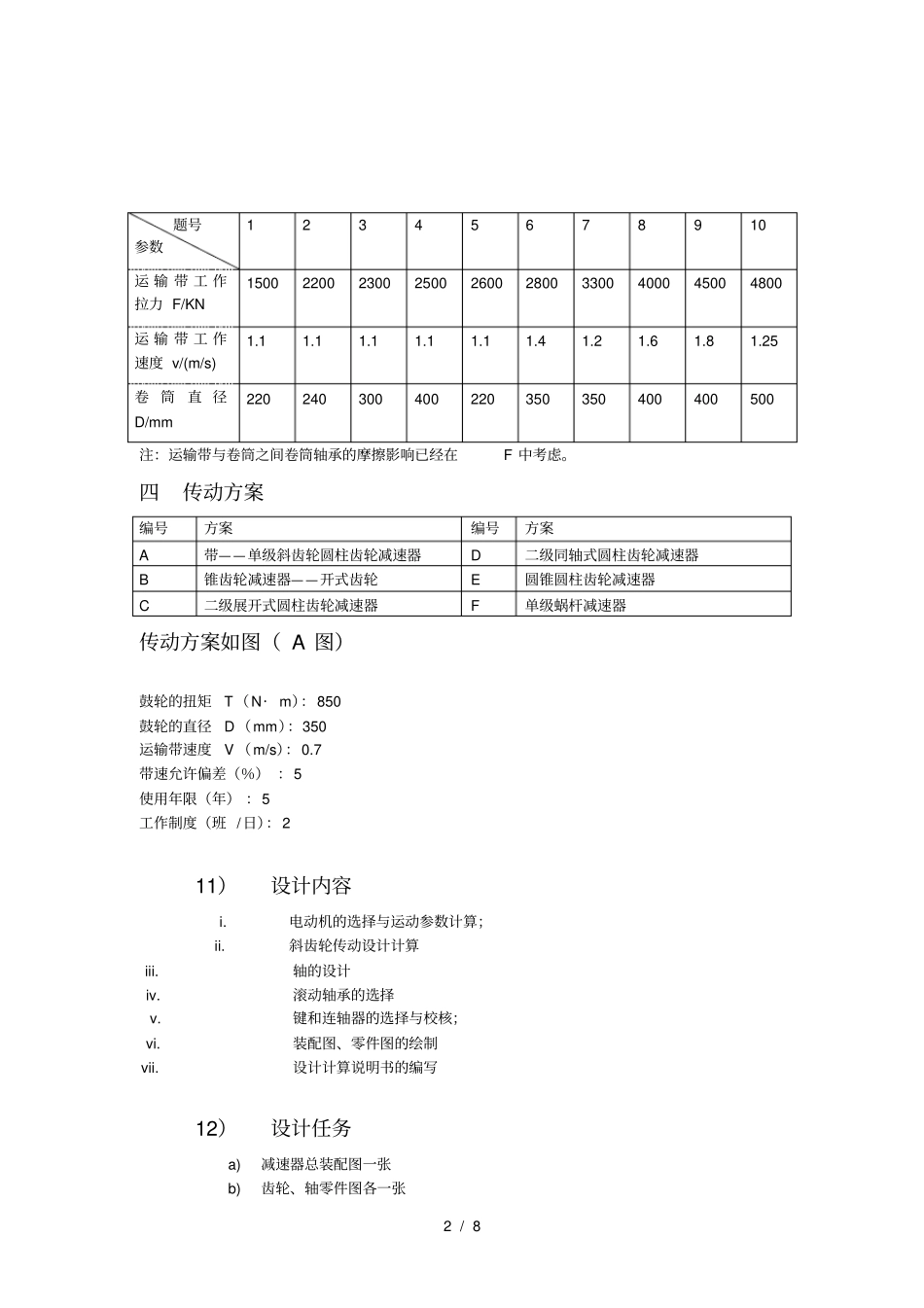

1 / 8 机械设计课程设计任务书设计题目：带式运输机的传动装置的设计一带式运输机的工作原理带式运输机的传动示意图如图（A 图）二 工作情况：已知条件1）输送带工作拉力F=7KN 2）输送带工作速度v=1.1m/s 3) 滚筒直径 D=400mm 4) 滚筒效率η=0.96 （包括滚筒与轴承的效率损失）5） 工作条件：两班制，连续单向运转，载荷较平稳，室内工作，有灰尘，环境最高温度 35℃；6） 使用折旧期； 8 年；7） 检修间隔期：四年一次大修，两年一次中修，半年一次小修；8） 动力来源：电力，三相交流电，电压380/220V ；9） 运输带速度容许误差：±5%；10） 制造条件及生产批量：一般机械厂制造，小批量生产。三 原始数据2 / 8 题号参数1 2 3 4 5 6 7 8 9 10 运 输 带 工 作拉力 F/KN 1500 2200 2300 2500 2600 2800 3300 4000 4500 4800 运 输 带 工 作速度 v/(m/s) 1.1 1.1 1.1 1.1 1.1 1.4 1.2 1.6 1.8 1.25 卷 筒直 径D/mm 220 240 300 400 220 350 350 400 400 500 注：运输带与卷筒之间卷筒轴承的摩擦影响已经在F 中考虑。四传动方案编号方案编号方案A 带——单级斜齿轮圆柱齿轮减速器D 二级同轴式圆柱齿轮减速器B 锥齿轮减速器——开式齿轮E 圆锥圆柱齿轮减速器C 二级展开式圆柱齿轮减速器F 单级蜗杆减速器传动方案如图（ A 图）鼓轮的扭矩T（N·m）：850 鼓轮的直径D（mm）：350 运输带速度V （m/s）：0.7 带速允许偏差（％） ：5 使用年限（年） ：5 工作制度（班 /日）：2 11）设计内容i.电动机的选择与运动参数计算；ii.斜齿轮传动设计计算iii.轴的设计iv.滚动轴承的选择v.键和连轴器的选择与校核；vi.装配图、零件图的绘制vii.设计计算说明书的编写12）设计任务a)减速器总装配图一张b)齿轮、轴零件图各一张3 / 8 c)设计说明书一份13）设计进度1、 第一阶段：总体计算和传动件参数计算2、 第二阶段：轴与轴系零件的设计3、 第三阶段：轴、轴承、联轴器、键的校核及草图绘制4、 第四阶段：装配图、零件图的绘制及计算说明书的编写传动方案的拟定及说明由题目所知传动机构类型为：同轴式二级圆柱齿轮减速器。故只要对本传动机构进行分析论证。本传动机构的特点是：减速器横向尺寸较小，两大吃论浸油深度可以大致相同。结构较复杂，轴向尺寸大，中间轴较长、刚度差，中间轴承润滑较困难。电动机的选择1．电动机类型和结构的选择因为本传动...
