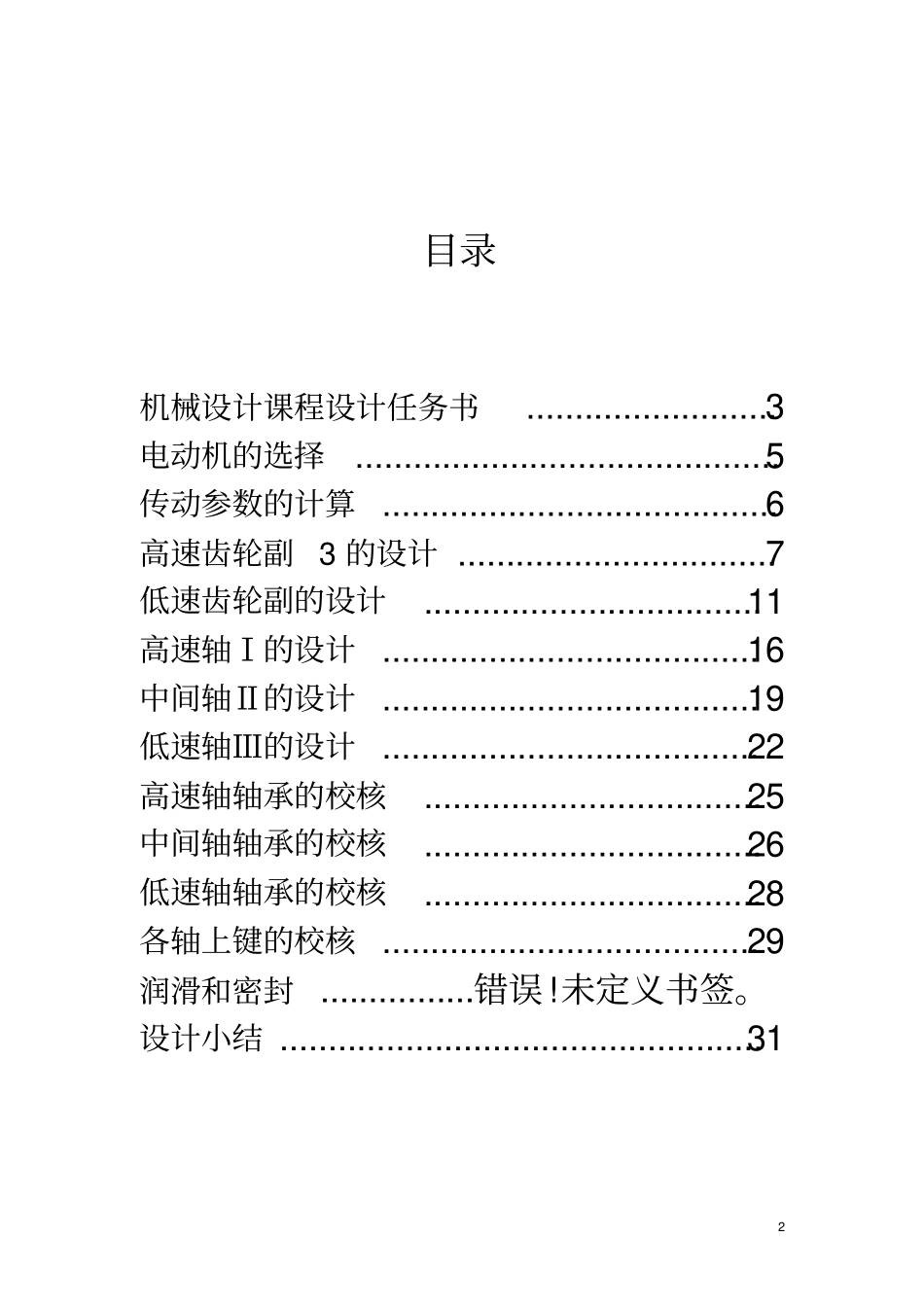

1 机 械 设 计课 程 设 计 说 明 书设计题目 : 带式输送机传动系统的设计专业班级 : 姓名: 学号: 指导老师 : 完成日期 : 2011-12-27 2 目录机械设计课程设计任务书 .......................... 3电动机的选择 ............................................ 5传动参数的计算 ......................................... 6高速齿轮副3 的设计 ................................. 7低速齿轮副的设计 ................................... 11 高速轴Ⅰ的设计 ....................................... 16 中间轴Ⅱ的设计 ....................................... 19 低速轴Ⅲ的设计 ....................................... 22 高速轴轴承的校核 ................................... 25 中间轴轴承的校核 ................................... 26 低速轴轴承的校核 ................................... 28 各轴上键的校核 ....................................... 29润滑和密封 ................ 错误!未定义书签。设计小结 .................................................. 313 一、 机械设计课程设计任务书1. 设计任务设计带式输送机传动系统中的减速器。要求传动系统中含有两级圆柱齿轮减速器。2．传动系统总体方案（见图1）带式输送机由电动机驱动。电动机1通过联轴器2将动力传入两级圆柱齿轮减速器3，再通过联轴器 4，将动力传至输送机滚筒5，带动输送带 6工作。图 1 带式输送机传动系统简图1—电动机； 2—联轴器； 3—两级圆柱齿轮减速器；4—联轴器； 5—滚筒； 6—输送带3．原始数据（见表1）设输送带最大有效拉力为F（N），输送带工作速度为v（m/s），输送机滚筒直径为 D（mm），其具体数据见表1。4 表 1 设计的原始数据分组号1 2 3 4 5 6 7 F（N）4000 4500 3000 4000 3000 3200 4200 v（m/s）0.8 1.0 1.2 1.0 1.4 1.3 1.0 D（mm）315 355 400 400 355 300 375 4．工作条件带式输送机在常温下连续工作、单向运转；空载起动，工作载荷较平稳；输送带工作速度v 的允许误差为± 5％；二班制（每班工作8h），要求减速器设计寿命为8 年，大修期为 2～3 年，大批量生产；三相交流电源的电压为380/220V。5. 设计工作量1. 传动方案运动简图1~2 张（A4附在说明书里）。2. 减速器装配草图 1 张（A1）。3. 完成减速器二...
