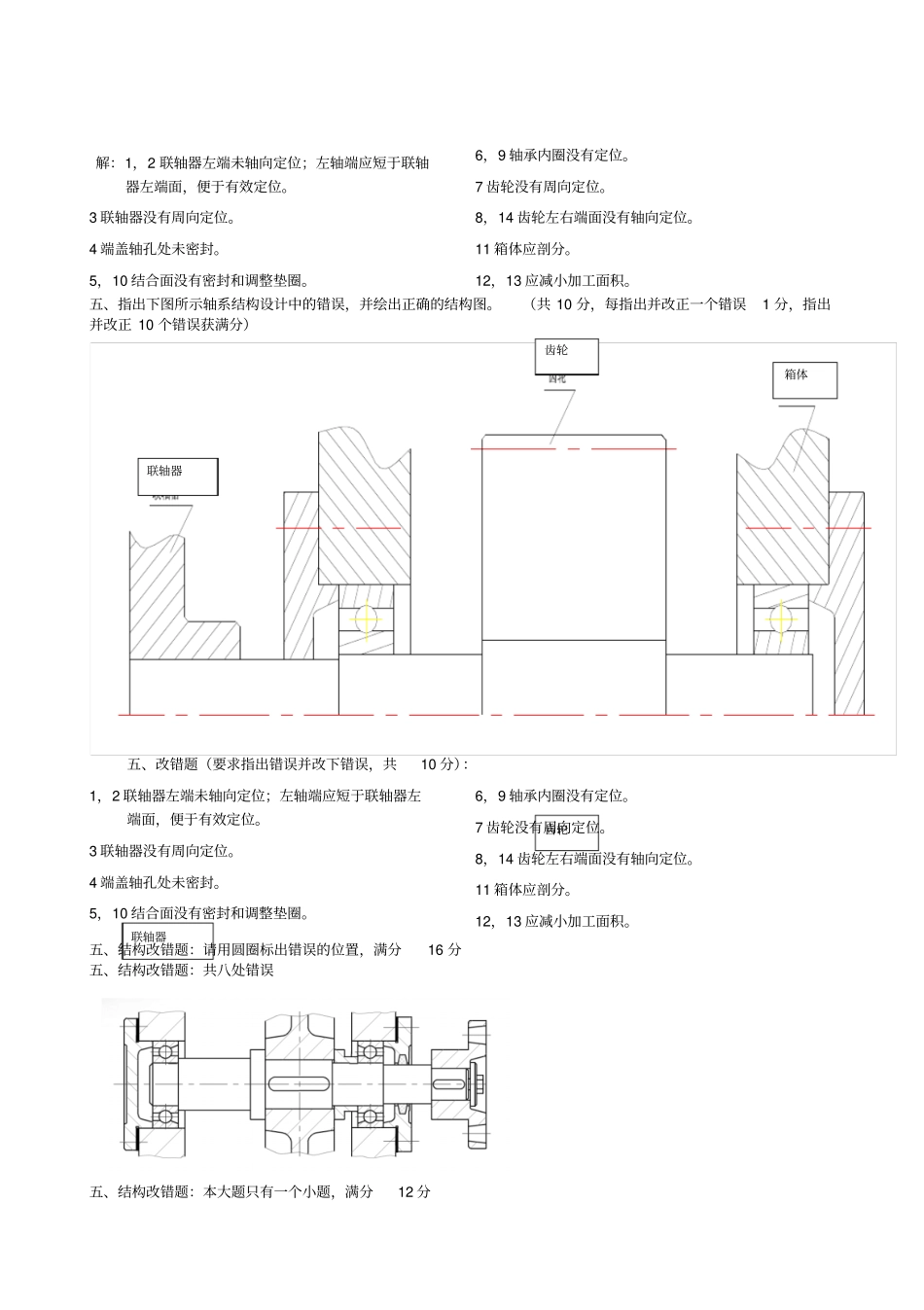

。五、指出下图所示轴系结构设计中的错误，并绘出正确的结构图。（共 10 分，每指出并改正一个错误1 分，指出并改正10个错误获满分）解：1，2 联轴器左端未轴向定位；左轴端应短于联轴器左端面，便于有效定位。3 联轴器没有周向定位。4 端盖轴孔处未密封。5，10 结合面没有密封和调整垫圈。6，9 轴承内圈没有定位。7 齿轮没有周向定位。8，14 齿轮左右端面没有轴向定位。11 箱体应剖分。12，13 应减小加工面积。五、指出下图所示轴系结构设计中的错误，并绘出正确的结构图。（共 10 分，每指出并改正一个错误1 分，指出并改正 10 个错误获满分）五、改错题（要求指出错误并改下错误，共10 分）：1，2 联轴器左端未轴向定位；左轴端应短于联轴器左端面，便于有效定位。3 联轴器没有周向定位。4 端盖轴孔处未密封。5，10 结合面没有密封和调整垫圈。6，9 轴承内圈没有定位。7 齿轮没有周向定位。8，14 齿轮左右端面没有轴向定位。11 箱体应剖分。12，13 应减小加工面积。五、结构改错题：请用圆圈标出错误的位置，满分16 分五、结构改错题：共八处错误五、结构改错题：本大题只有一个小题，满分12 分联轴器齿轮联轴器齿轮箱体五、结构改错题：共八处错误五、结构改错题：本大题只有一个小题，满分12 分五、结构改错题：共八处错误16 下图为斜齿轮、轴、轴承组合结构图。齿轮用油润滑，轴承用脂润滑，指出该设计的错误。要求：1． 在图中用序号标注设计错误处；2． 在图下方的空白处标注序号，按序号列出错误，并提出修改建议；3． 不必在图中直接改正。看收藏的幻灯片“轴的作业”1.端盖与轴接触且无密封，应有一定的空隙且装有密封；2.套筒与轴承接触时超过轴承内圈高度，使轴承装卸不方便，应低于轴承内圈高度；3.套筒顶不住齿轮，应使轴肩适当向齿轮内部，使套筒只是顶在齿轮上；4.精加工面过长，且装卸轴承不方便，应该给轴分级；5.联轴器的键和齿轮的键位置不对，两者的键应该在同一条直线上；6.轴肩过高超过轴承内圈高度，无法拆卸轴承，应适当降低高度，使其在轴承内圈内；题六图17. 题 38 图所示轴系结构，按示例①，编号指出其他错误( 不少于 7 处) 。( 注：不考虑轴承的润滑方式以及图中的倒角和圆角) 。示例：①—缺少调整垫片1. 端盖直接与轴接触，且无密封；2. 套筒太高，超过轴承内圈高度；3. 键过长，套筒无法装入；4. 精加工面过长，且装卸轴承不方便；5. 轴无分级，致使轴套无法紧...
