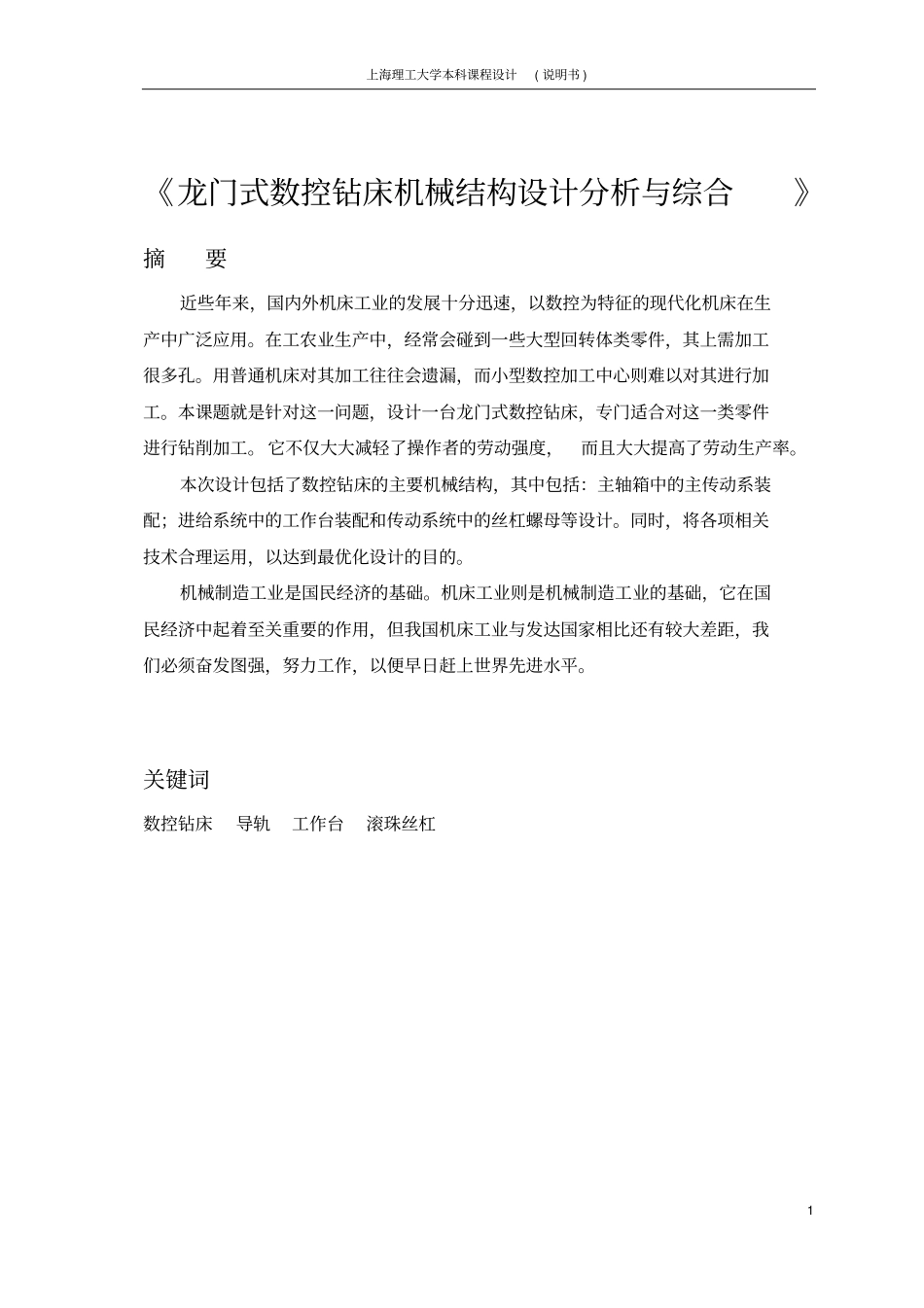

机电一体化系统设计课程设计(说明书 ) 龙门式数控钻床机械结构设计学院专业学生姓名学号指导教师完成日期上海理工大学本科课程设计( 说明书 )1 《龙门式数控钻床机械结构设计分析与综合》摘要近些年来，国内外机床工业的发展十分迅速，以数控为特征的现代化机床在生产中广泛应用。在工农业生产中，经常会碰到一些大型回转体类零件，其上需加工很多孔。用普通机床对其加工往往会遗漏，而小型数控加工中心则难以对其进行加工。本课题就是针对这一问题，设计一台龙门式数控钻床，专门适合对这一类零件进行钻削加工。 它不仅大大减轻了操作者的劳动强度，而且大大提高了劳动生产率。本次设计包括了数控钻床的主要机械结构，其中包括：主轴箱中的主传动系装配；进给系统中的工作台装配和传动系统中的丝杠螺母等设计。同时，将各项相关技术合理运用，以达到最优化设计的目的。机械制造工业是国民经济的基础。机床工业则是机械制造工业的基础，它在国民经济中起着至关重要的作用，但我国机床工业与发达国家相比还有较大差距，我们必须奋发图强，努力工作，以便早日赶上世界先进水平。关键词数控钻床导轨工作台滚珠丝杠上海理工大学本科课程设计( 说明书 ) 2 目录一、 绪论 ......................................................... 11.1 国内外发展现状 ................................................................................................. 11.2 方案论证 ............................................................................................................. 11.3 数控系统总体方案确定..................................................................................... 2 二、结构设计 .................................................... 22.1 主机部分总体方案确定..................................................................................... 22.1.1 床身 .............................................................................................................. 22.1.2 工作台 ......................................................................................................... 22.1.3 主要参数 ...................................................................................................... 2三、 实体建模 ......
