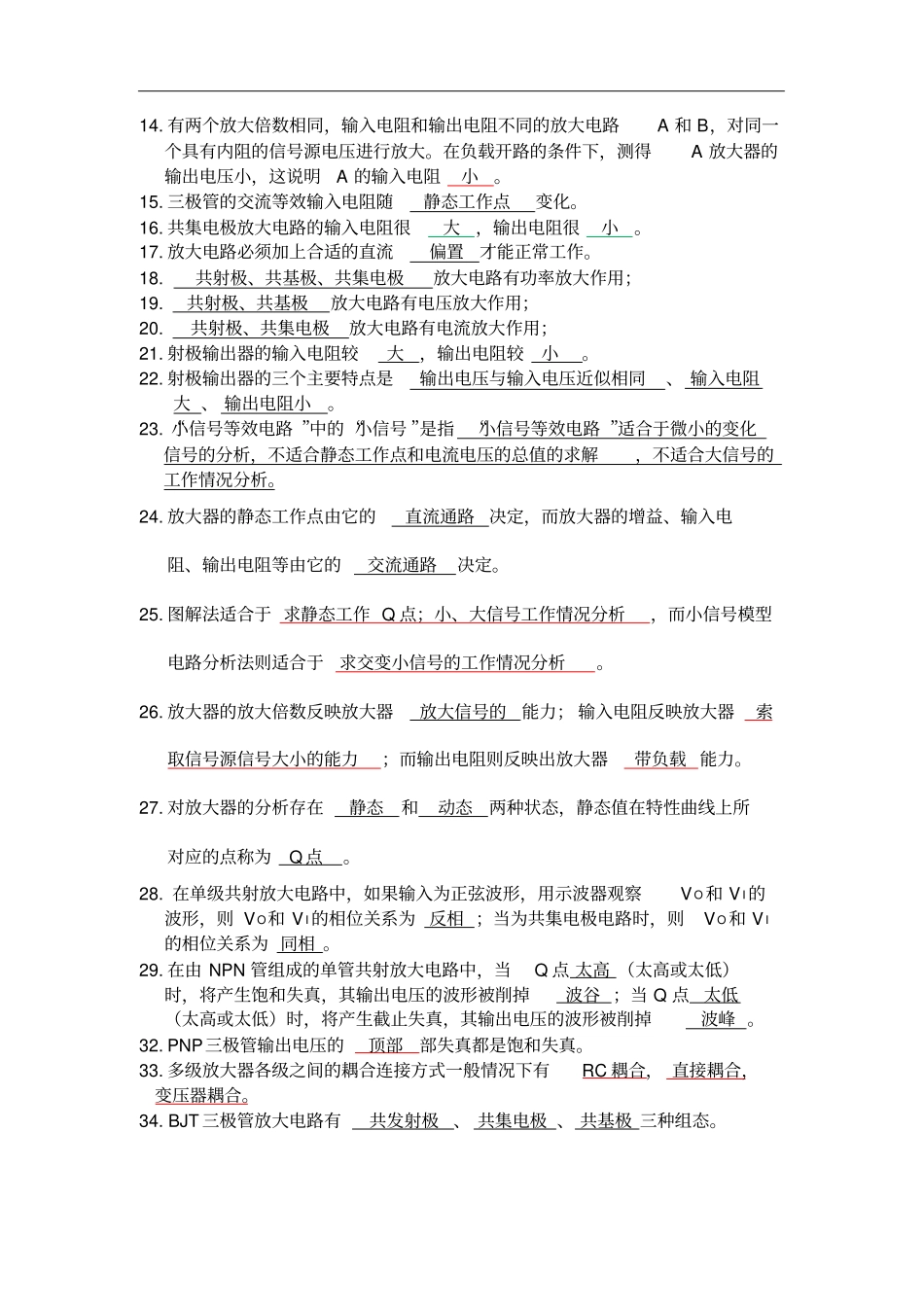

极 管 MOS 管 复 习 题--------------------------------------------------------------------------作者 : _____________ --------------------------------------------------------------------------日期 : _____________ 习题 3 客观检测题一、填空题2. 三极管的发射区杂质浓度很高，而基区很薄。5. 处于放大状态的晶体管，集电极电流是少数载流 子漂移运动形成的 。6. 工作在放大区的某三极管，如果当IB 从 12μ A增大到 22μ A时， IC从 1mA 变为 2mA，那么它的 β约为 100 。8. 双极型三极管是指它内部的参与导电载流子有两种。9. 三极管工作在放大区时，它的发射结保持正向 偏置，集电结保持反向 偏置。11. 为了使高内阻信号源与低电阻负载能很好的配合，可以在信号源与低电阻负载间接入共集电极组态的放大电路。12. 题图 3.0.1 所示的图解，画出了某单管共射放大电路中晶体管的输出特性和直流、交流负载线。由此可以得出：（1）电源电压CCV= 6V ；（2）静态集电极电流CQI= 1mA ；集电极电压CEQU= 3V ；（3）集电极电阻CR = 3kΩ ；负载电阻LR = 3kΩ ；（4）晶体管的电流放大系数= 50 ，进一步计算可得电压放大倍数vA = －50 ；（'bbr取 200）；（5）放大电路最大不失真输出正弦电压有效值 约为 1.06V ；（6）要使放大电路不失真，基极正弦电流的振幅度 应小于20μ A 。13. 稳定静态工作点的常用方法有射极偏置电路和 集电极－基极偏置电路 。题图 3.0.1 14. 有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A 和 B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下，测得A 放大器的输出电压小，这说明A 的输入电阻小。15. 三极管的交流等效输入电阻随静态工作点变化。16. 共集电极放大电路的输入电阻很大，输出电阻很小。17. 放大电路必须加上合适的直流偏置才能正常工作。18. 共射极、共基极、共集电极放大电路有功率放大作用；19. 共射极、共基极放大电路有电压放大作用；20. 共射极、共集电极放大电路有电流放大作用；21. 射极输出器的输入电阻较大，输出电阻较小。22. 射极输出器的三个主要特点是输出电压与输入电压近似相同、 输入电阻大 、 输出电阻小。23. “小信号等效电路 ”中的 “小信号 ”是指“小信号等效电路 ”适合于微小的变化信号的分析，不适合静态工作点和电流电压的总值的求解，不适合大信号的工作情...
