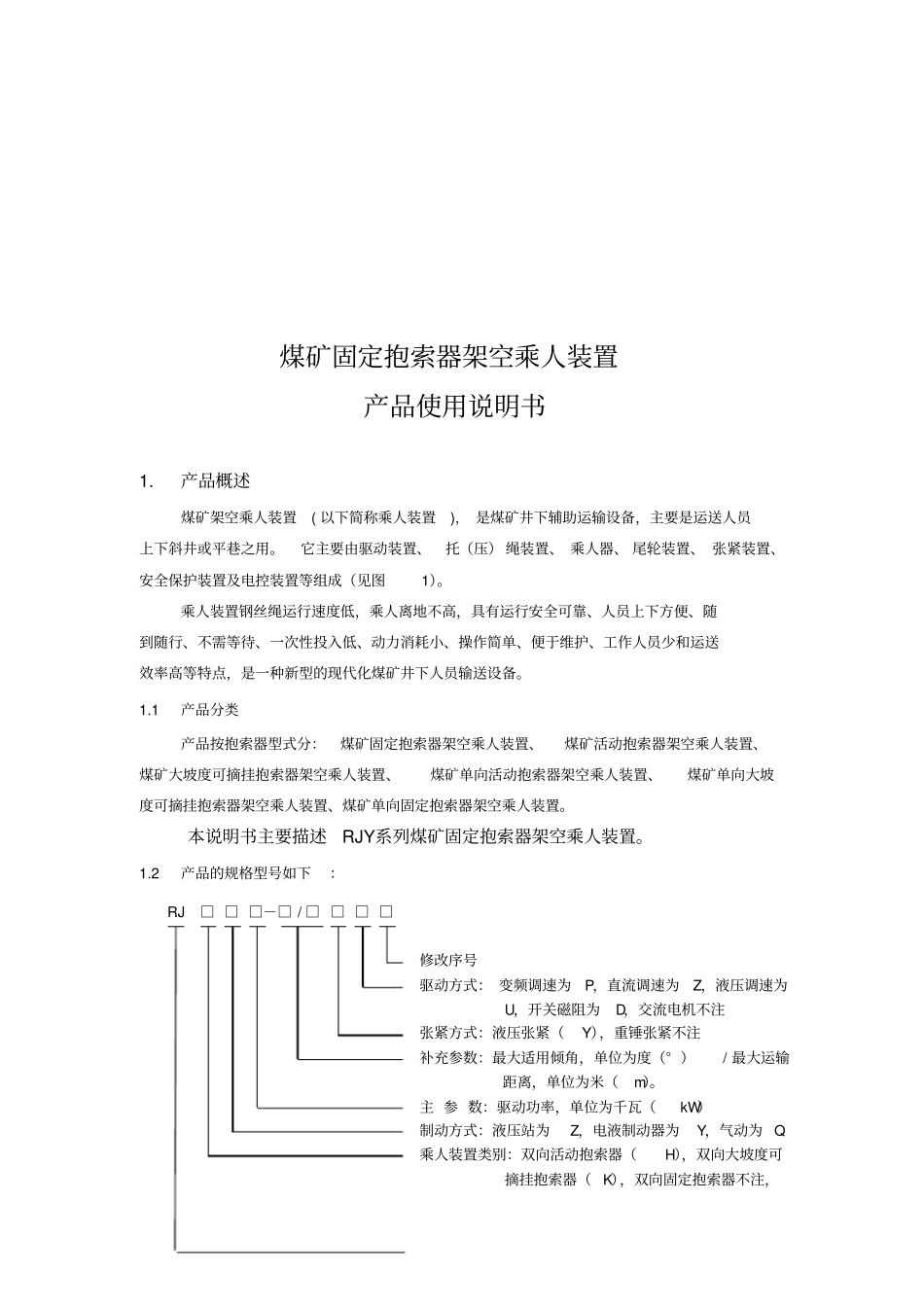

煤矿固定抱索器架空乘人装置产品使用说明书目录1、产品概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12、基本参数表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23、结构特征与工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24、机械系统安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯85、电气控制系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯106、技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯167、安全警示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯168、常见故障及处理方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯179、安全操作规程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1910、乘坐人员须知⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2011、日常维护保养⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21煤矿固定抱索器架空乘人装置产品使用说明书1.产品概述煤矿架空乘人装置( 以下简称乘人装置), 是煤矿井下辅助运输设备,主要是运送人员上下斜井或平巷之用。它主要由驱动装置、托(压) 绳装置、 乘人器、 尾轮装置、 张紧装置、安全保护装置及电控装置等组成(见图1)。乘人装置钢丝绳运行速度低,乘人离地不高,具有运行安全可靠、人员上下方便、随到随行、不需等待、一次性投入低、动力消耗小、操作简单、便于维护、工作人员少和运送效率高等特点,是一种新型的现代化煤矿井下人员输送设备。1.1产品分类产品按抱索器型式分:煤矿固定抱索器架空乘人装置、煤矿活动抱索器架空乘人装置、煤矿大坡度可摘挂抱索器架空乘人装置、煤矿单向活动抱索器架空乘人装置、煤矿单向大坡度可摘挂抱索器架空乘人装置、煤矿单向固定抱索器架空乘人装置。本说明书主要描述RJY系列煤矿固定抱索器架空乘人装置。1.2产品的规格型号如下:RJ □ □ □-□ / □ □ □ □修改序号驱动方式: 变频调速为P,直流调速为Z,液压调速为U,开关磁阻为D,交流电机不注张紧方式:液压张紧(Y),重锤张紧不注补充参数:最大适用倾角,单位为度(° )/ 最大运输距离,单位为米(m)。主 参 数:驱动功率,单位为千瓦(kW)制动方式:液压站为Z,电液制动器为Y,气动为 Q乘人装置类别:双向活动抱索器(H),双向大坡度可摘挂抱索器( K),双向固定抱索器不注,单向活动抱索器(DH),单向大坡度可摘挂抱索器( DK),单向固定抱索器(D)产品类型:架空乘人装置示...
