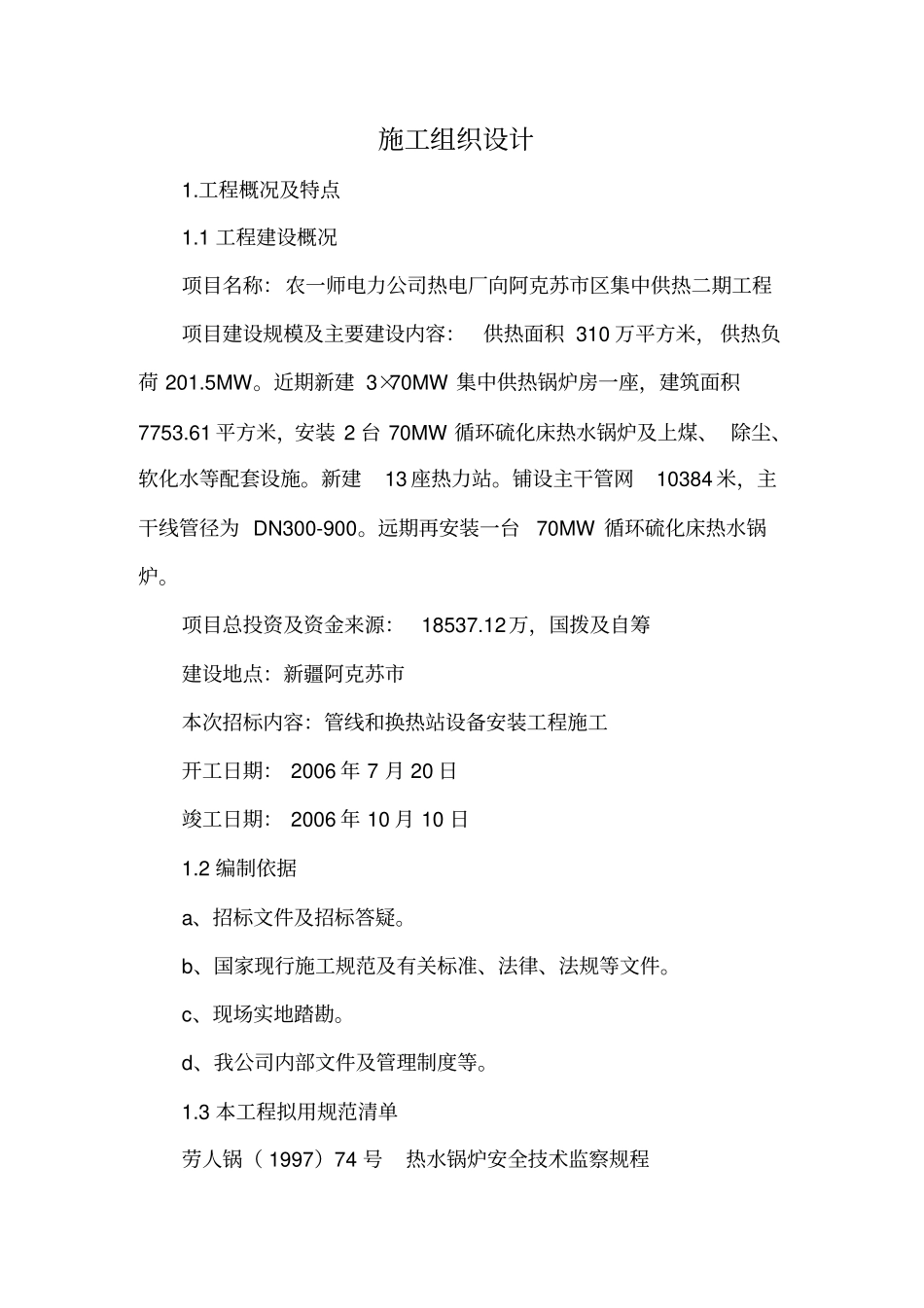

施工组织设计1.工程概况及特点1.1 工程建设概况项目名称：农一师电力公司热电厂向阿克苏市区集中供热二期工程项目建设规模及主要建设内容：供热面积 310 万平方米， 供热负荷 201.5MW。近期新建 3×70MW 集中供热锅炉房一座，建筑面积7753.61 平方米，安装 2 台 70MW 循环硫化床热水锅炉及上煤、 除尘、软化水等配套设施。新建13 座热力站。铺设主干管网10384 米，主干线管径为 DN300-900。远期再安装一台70MW 循环硫化床热水锅炉。项目总投资及资金来源：18537.12万，国拨及自筹建设地点：新疆阿克苏市本次招标内容：管线和换热站设备安装工程施工开工日期： 2006 年 7 月 20 日竣工日期： 2006 年 10 月 10 日1.2 编制依据a、招标文件及招标答疑。b、国家现行施工规范及有关标准、法律、法规等文件。c、现场实地踏勘。d、我公司内部文件及管理制度等。1.3 本工程拟用规范清单劳人锅（ 1997）74 号热水锅炉安全技术监察规程GB50231-98 机械设备安装工程施工及验收通用规范GB50273-98 工业锅炉安装工程施工及验收规范GB50275-98 压缩机、风机、泵安装工程施工及验收规范GB50185-93 工业设备及管道绝热工程质量检验评定标准GB50235-97 工业金属管道工程施工及验收规范GB50236-98 现场设备、工业管道焊接工程施工及验收规范CJJ28-2004 城镇供热管网施工及验收规范CJJ/T81-98 城镇直埋供热管道工程技术规程GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GBJ147-90 电气装置安装工程高压电器施工及验收规范GB50254-96 电气装置安装工程低压电器施工及验收规范GB50170-92 电气装置安装工程旋转电机施工及验收规范GB50171-92 电气装置安装工程盘柜及二次回路结线施工及验收规范GBJ149-90 电气装置安装工程母线装置施工及验收规范GB50168-92 电气装置安装工程电缆线路施工及验收规范GB50169-92 电气装置安装工程接地装置施工及验收规范GB50259-96 电气装置安装工程电气照明装置施工及验收规范1.4 建筑设计特点1.4.1 锅炉房锅炉房为框架结构，砖砌填充墙。配电间为框架结构，车库、值班室为砖混结构。1.4.2 热力站砖混结构，内设设备间、配电间、值班室。1.4.3 管网部分检查井、补偿器井、盲沟均为砖井，采用M7.5 水泥砌筑 Mu10 机制砖，盖板为预制钢筋混凝土盖板，混凝土等级C30。固定墩为钢筋混凝土结构，混凝土等级C20，现浇。1.5 结构设计特点1.5.1 厂外管网走向热力管网布置方式为...
