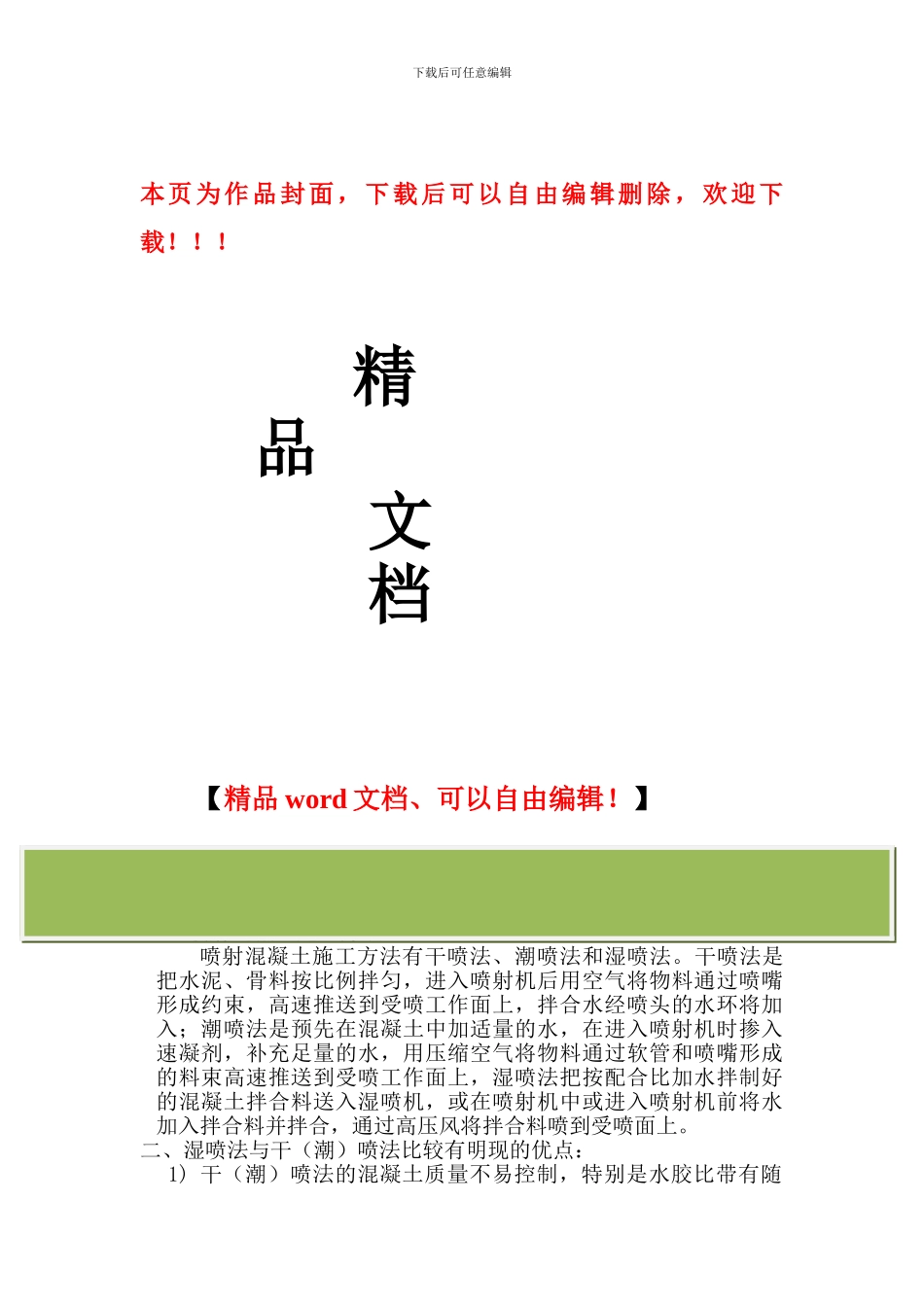

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载
精 品文档1【精品 word 文档、可以自由编辑
】湿喷施工工艺及技术要求一、喷射混凝土施工方法喷射混凝土施工方法有干喷法、潮喷法和湿喷法
干喷法是把水泥、骨料按比例拌匀，进入喷射机后用空气将物料通过喷嘴形成约束，高速推送到受喷工作面上，拌合水经喷头的水环将加入；潮喷法是预先在混凝土中加适量的水，在进入喷射机时掺入速凝剂，补充足量的水，用压缩空气将物料通过软管和喷嘴形成的料束高速推送到受喷工作面上，湿喷法把按配合比加水拌制好的混凝土拌合料送入湿喷机，或在喷射机中或进入喷射机前将水加入拌合料并拌合，通过高压风将拌合料喷到受喷面上

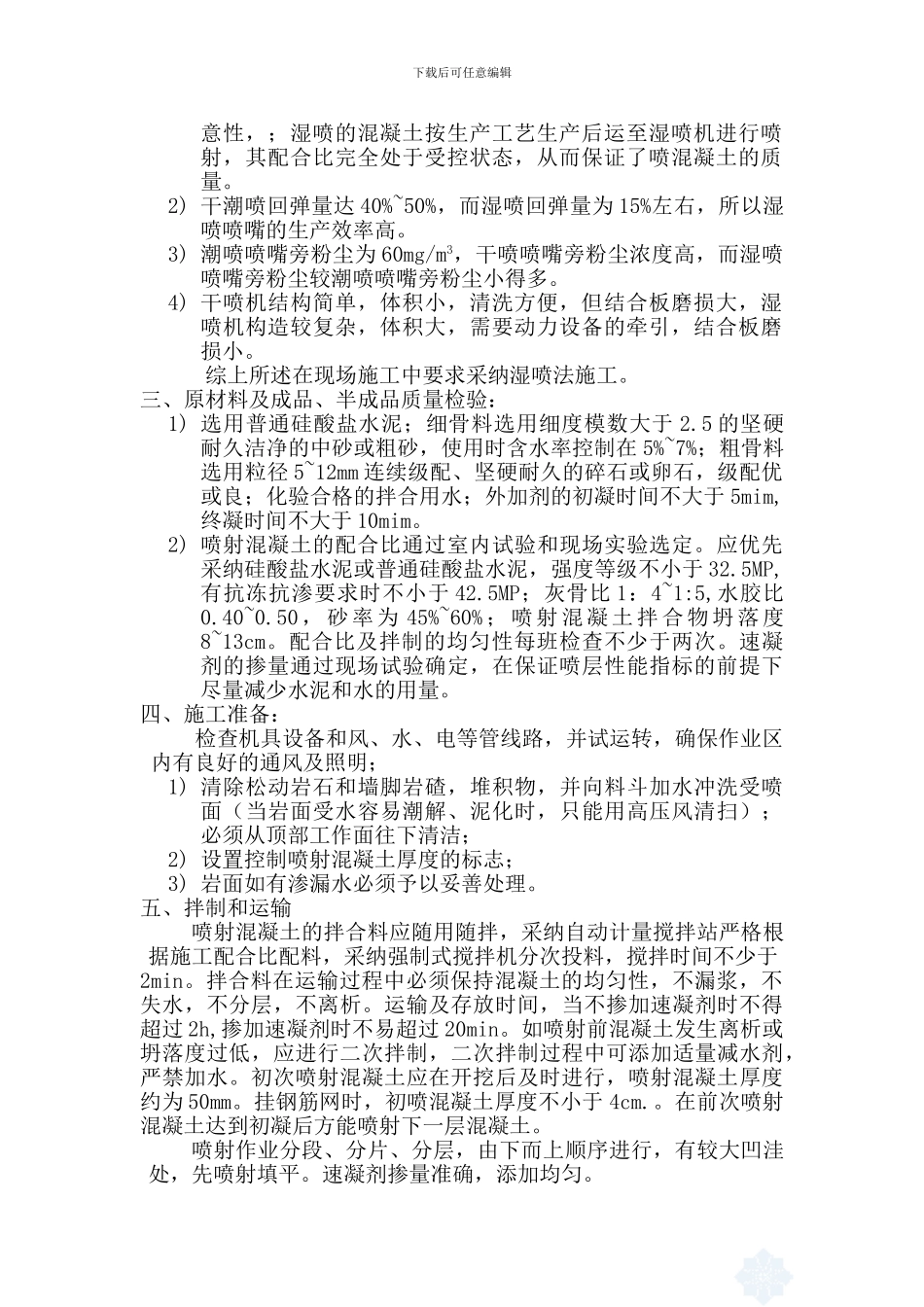

二、湿喷法与干（潮）喷法比较有明现的优点：1) 干（潮）喷法的混凝土质量不易控制，特别是水胶比带有随下载后可任意编辑意性，；湿喷的混凝土按生产工艺生产后运至湿喷机进行喷射，其配合比完全处于受控状态，从而保证了喷混凝土的质量
2) 干潮喷回弹量达 40%~50%，而湿喷回弹量为 15%左右，所以湿喷喷嘴的生产效率高
3) 潮喷喷嘴旁粉尘为 60mg/m3，干喷喷嘴旁粉尘浓度高，而湿喷喷嘴旁粉尘较潮喷喷嘴旁粉尘小得多
4) 干喷机结构简单，体积小，清洗方便，但结合板磨损大，湿喷机构造较复杂，体积大，需要动力设备的牵引，结合板磨损小
综上所述在现场施工中要求采纳湿喷法施工
三、原材料及成品、半成品质量检验：1) 选用普通硅酸盐水泥；细骨料选用细度模数大于 2
5 的坚硬耐久洁净的中砂或粗砂，使用时含水率控制在 5%~7%；粗骨料选用粒径 5~12mm 连续级配、坚硬耐久的碎石或卵石，级配优或良；化验合格的拌合用水；外加剂的初凝时间不大于 5mim,终凝时间不大于 10mim
2) 喷射混凝土的配合比通过室内试验和现场实验选定
应优先采纳硅酸盐水泥或普通硅酸盐水泥，强度等级不小于 32
