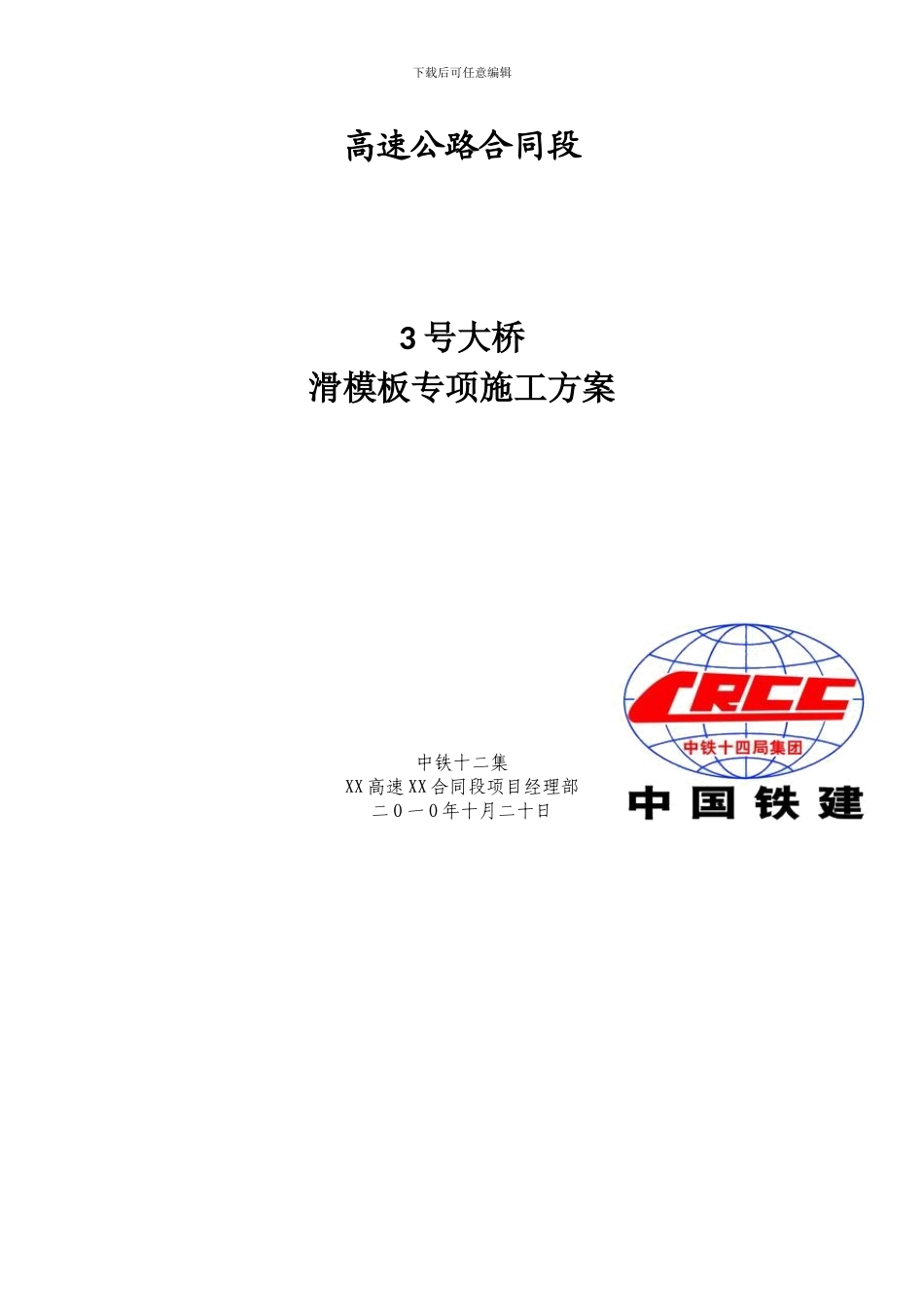

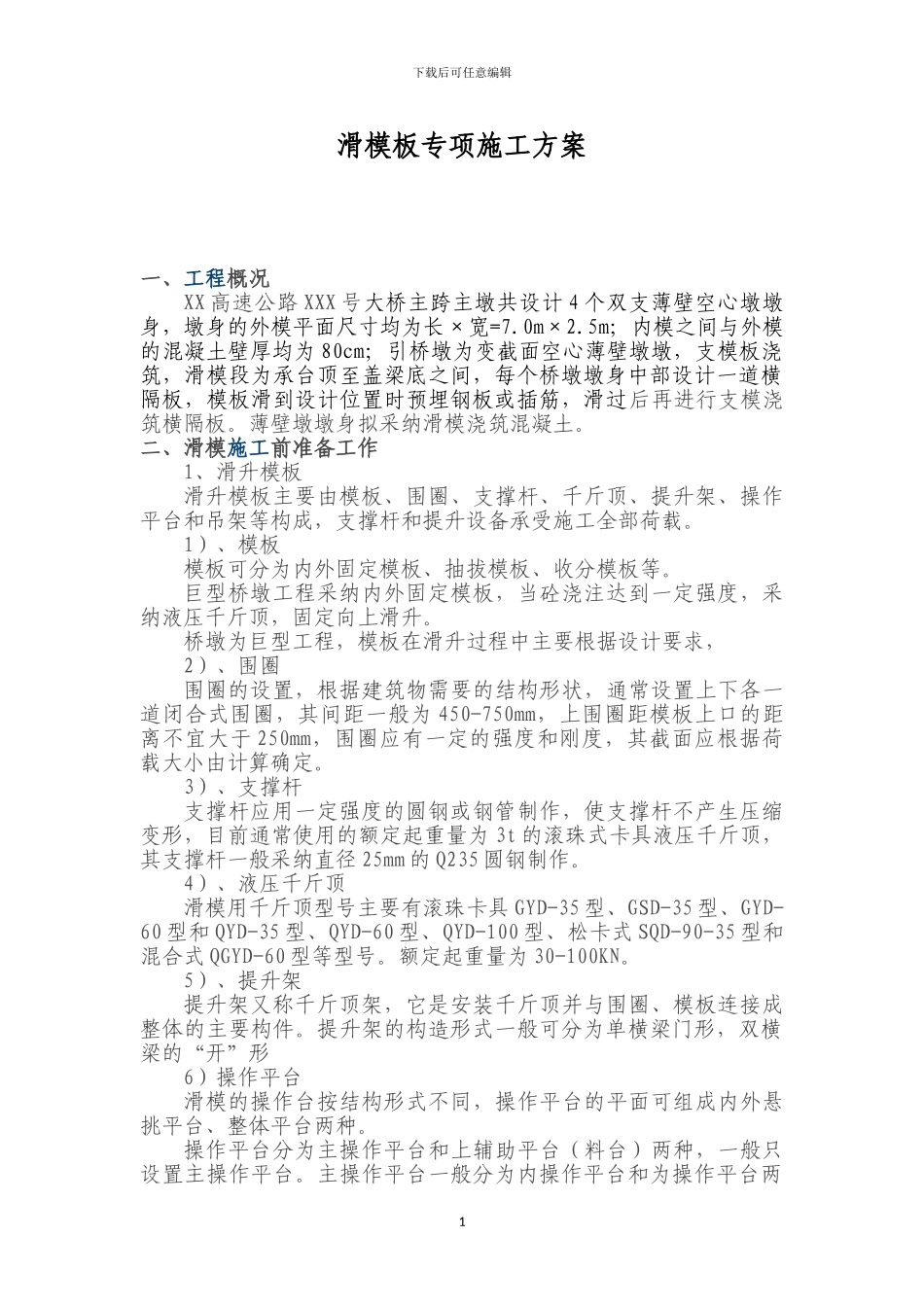

下载后可任意编辑高速公路合同段3 号大桥滑模板专项施工方案 中铁十二集XX 高速 XX 合同段项目经理部二 O 一 O 年十月二十日下载后可任意编辑滑模板专项施工方案一、工程概况XX 高速公路 XXX 号大桥主跨主墩共设计 4 个双支薄壁空心墩墩身，墩身的外模平面尺寸均为长×宽=7.0m×2.5m；内模之间与外模的混凝土壁厚均为 80cm；引桥墩为变截面空心薄壁墩墩，支模板浇筑，滑模段为承台顶至盖梁底之间，每个桥墩墩身中部设计一道横隔板，模板滑到设计位置时预埋钢板或插筋，滑过后再进行支模浇筑横隔板。薄壁墩墩身拟采纳滑模浇筑混凝土。二、滑模施工前准备工作 1、滑升模板滑升模板主要由模板、围圈、支撑杆、千斤顶、提升架、操作平台和吊架等构成，支撑杆和提升设备承受施工全部荷载。1）、模板模板可分为内外固定模板、抽拔模板、收分模板等。巨型桥墩工程采纳内外固定模板，当砼浇注达到一定强度，采纳液压千斤顶，固定向上滑升。桥墩为巨型工程，模板在滑升过程中主要根据设计要求，2）、围圈 围圈的设置，根据建筑物需要的结构形状，通常设置上下各一道闭合式围圈，其间距一般为 450-750mm，上围圈距模板上口的距离不宜大于 250mm，围圈应有一定的强度和刚度，其截面应根据荷载大小由计算确定。3）、支撑杆支撑杆应用一定强度的圆钢或钢管制作，使支撑杆不产生压缩变形，目前通常使用的额定起重量为 3t 的滚珠式卡具液压千斤顶，其支撑杆一般采纳直径 25mm 的 Q235 圆钢制作。4）、液压千斤顶滑模用千斤顶型号主要有滚珠卡具 GYD-35 型、GSD-35 型、GYD-60 型和 QYD-35 型、QYD-60 型、QYD-100 型、松卡式 SQD-90-35 型和混合式 QGYD-60 型等型号。额定起重量为 30-100KN。5）、提升架提升架又称千斤顶架，它是安装千斤顶并与围圈、模板连接成整体的主要构件。提升架的构造形式一般可分为单横梁门形，双横梁的“开”形6）操作平台滑模的操作台按结构形式不同，操作平台的平面可组成内外悬挑平台、整体平台两种。操作平台分为主操作平台和上辅助平台（料台）两种，一般只设置主操作平台。主操作平台一般分为内操作平台和为操作平台两1下载后可任意编辑种。整体平台的内操作平台通常有承重桁架与平台铺板组成，承重桁架的两端可支撑设置支托或支架；为操作平台通常有支撑于提升架外力住的三角挑架与平台铺板组成，外挑宽度一般在 1000-1800mm，在其外侧需设置防护栏杆及安全网。7）吊架吊脚主要用于检查混...
