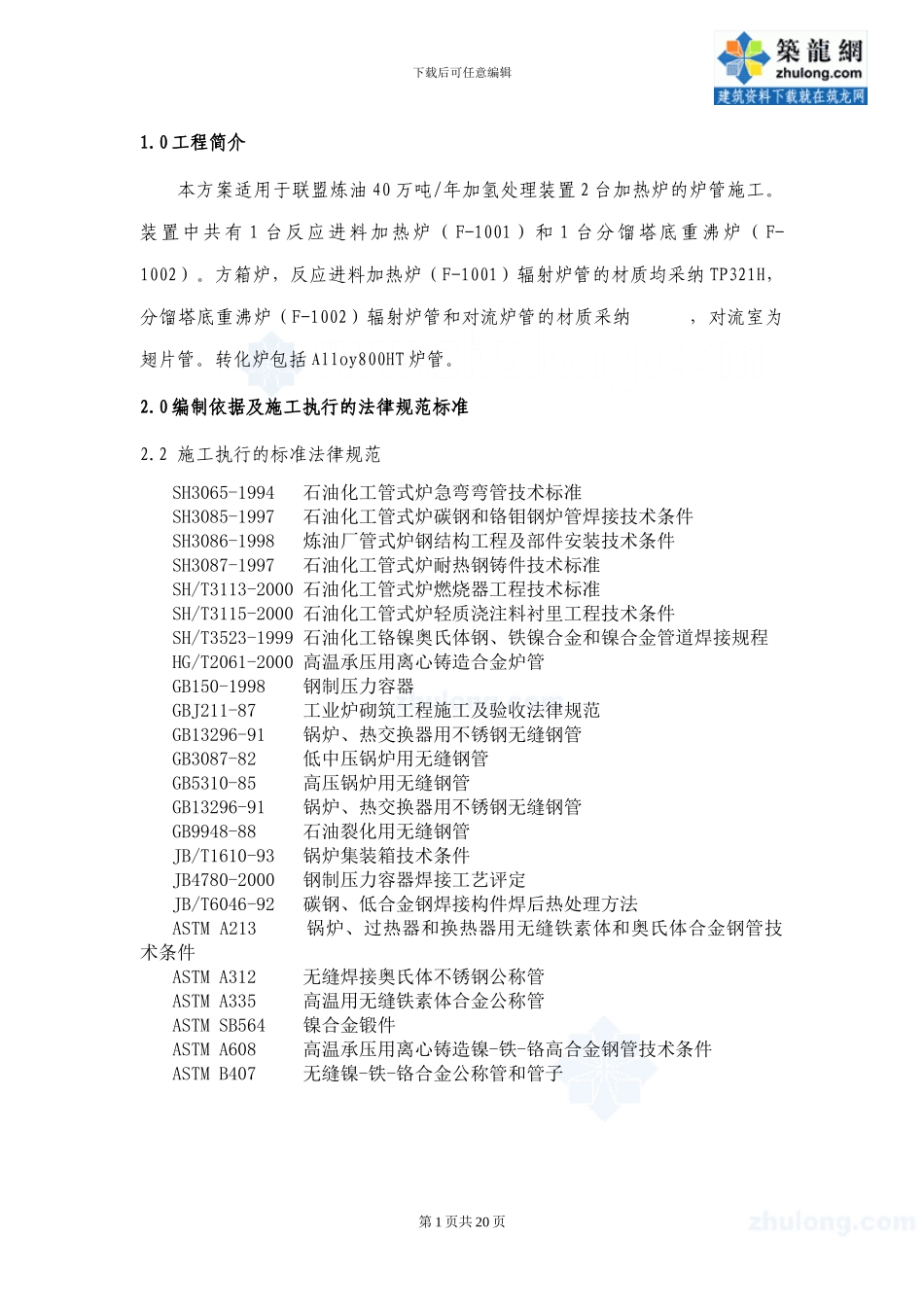

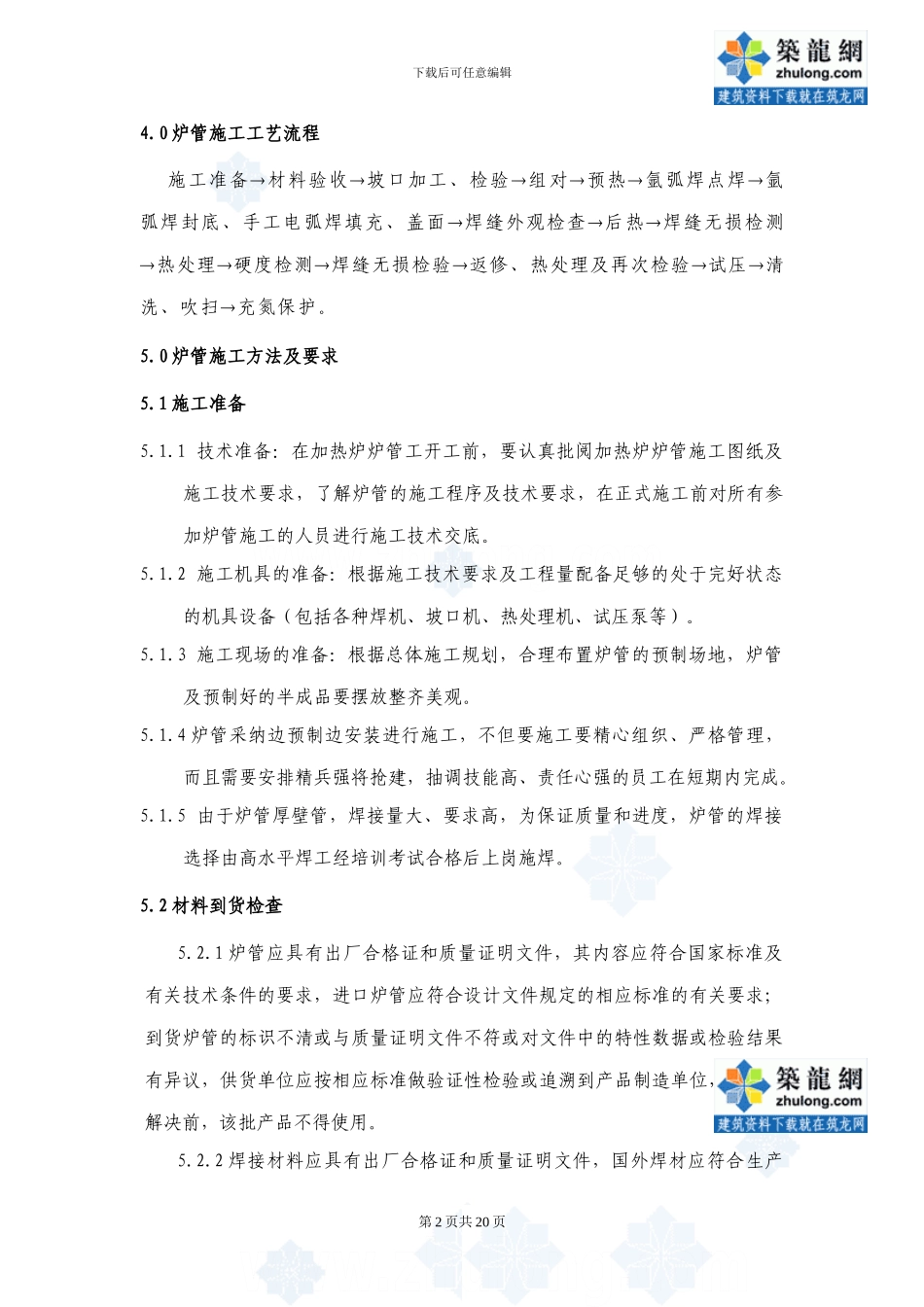

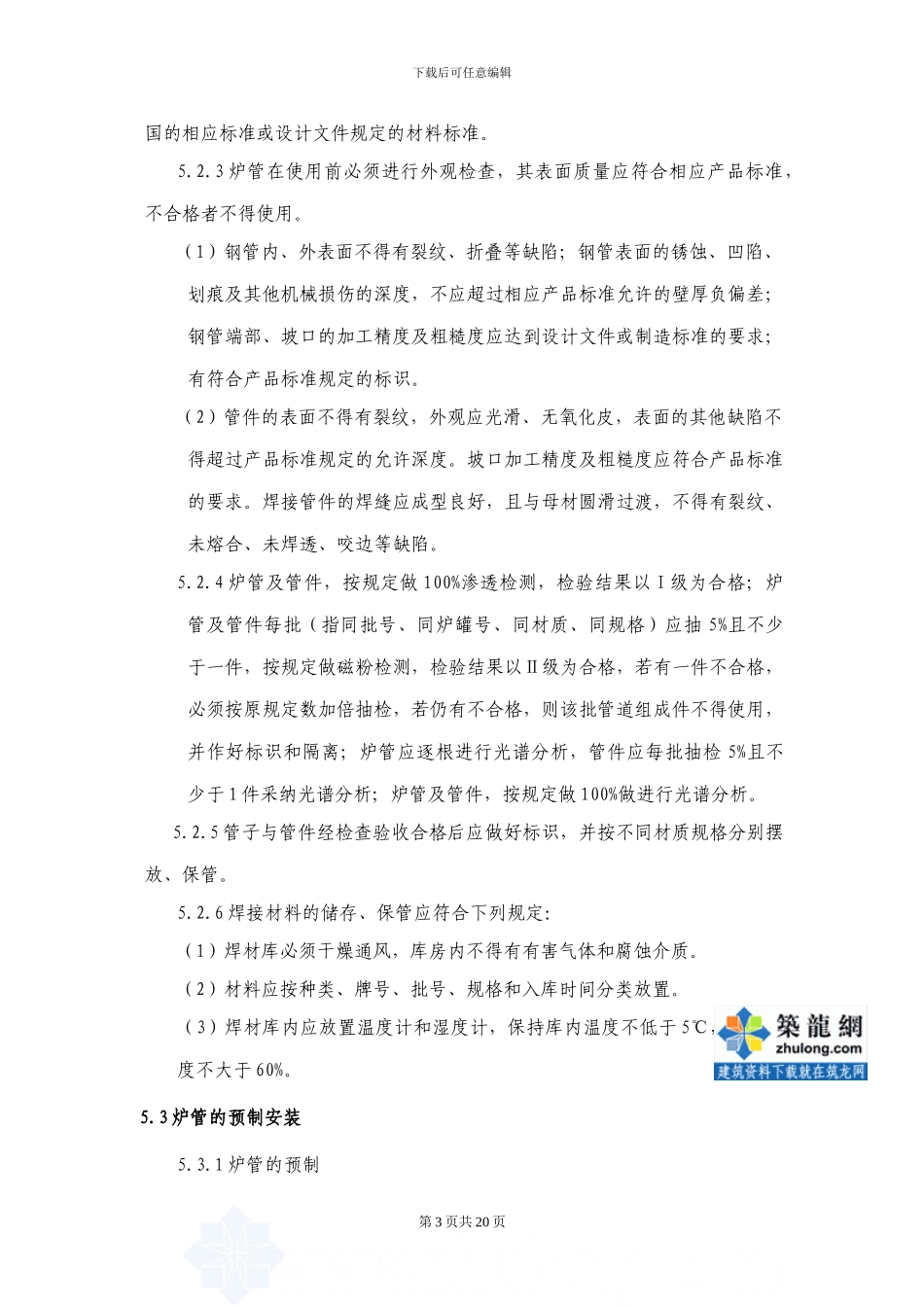

下载后可任意编辑1.0 工程简介本方案适用于联盟炼油 40 万吨/年加氢处理装置 2 台加热炉的炉管施工。装置中共有 1 台反应进料加热炉（ F-1001）和 1 台分馏塔底重沸炉（ F-1002）。方箱炉，反应进料加热炉（F-1001）辐射炉管的材质均采纳 TP321H，分馏塔底重沸炉（F-1002）辐射炉管和对流炉管的材质采纳 ，对流室为翅片管。转化炉包括 Alloy800HT 炉管。2.0 编制依据及施工执行的法律规范标准2.2 施工执行的标准法律规范 SH3065-1994 石油化工管式炉急弯弯管技术标准SH3085-1997 石油化工管式炉碳钢和铬钼钢炉管焊接技术条件SH3086-1998 炼油厂管式炉钢结构工程及部件安装技术条件SH3087-1997 石油化工管式炉耐热钢铸件技术标准SH/T3113-2000 石油化工管式炉燃烧器工程技术标准SH/T3115-2000 石油化工管式炉轻质浇注料衬里工程技术条件SH/T3523-1999 石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程HG/T2061-2000 高温承压用离心铸造合金炉管GB150-1998 钢制压力容器GBJ211-87 工业炉砌筑工程施工及验收法律规范GB13296-91 锅炉、热交换器用不锈钢无缝钢管GB3087-82 低中压锅炉用无缝钢管GB5310-85 高压锅炉用无缝钢管GB13296-91 锅炉、热交换器用不锈钢无缝钢管GB9948-88 石油裂化用无缝钢管JB/T1610-93 锅炉集装箱技术条件JB4780-2000 钢制压力容器焊接工艺评定JB/T6046-92 碳钢、低合金钢焊接构件焊后热处理方法ASTM A213 锅炉、过热器和换热器用无缝铁素体和奥氏体合金钢管技术条件ASTM A312 无缝焊接奥氏体不锈钢公称管ASTM A335 高温用无缝铁素体合金公称管ASTM SB564 镍合金锻件ASTM A608 高温承压用离心铸造镍-铁-铬高合金钢管技术条件ASTM B407 无缝镍-铁-铬合金公称管和管子第 1 页共 20 页下载后可任意编辑4.0 炉管施工工艺流程施工准备材料验收坡口加工、检验组对预热氩弧焊点焊氩弧焊封底、手工电弧焊填充、盖面焊缝外观检查后热焊缝无损检测热处理硬度检测焊缝无损检验返修、热处理及再次检验试压清洗、吹扫充氮保护。5.0 炉管施工方法及要求5.1 施工准备5.1.1 技术准备：在加热炉炉管工开工前，要认真批阅加热炉炉管施工图纸及施工技术要求，了解炉管的施工程序及技术要求，在正式施工前对所有参加炉管施工的人员进行施工技术交底。5.1.2 施工机具的准备：根据施工技术要求及工程量配备足够的处于完好状态的机具设备（包括各种焊机...
