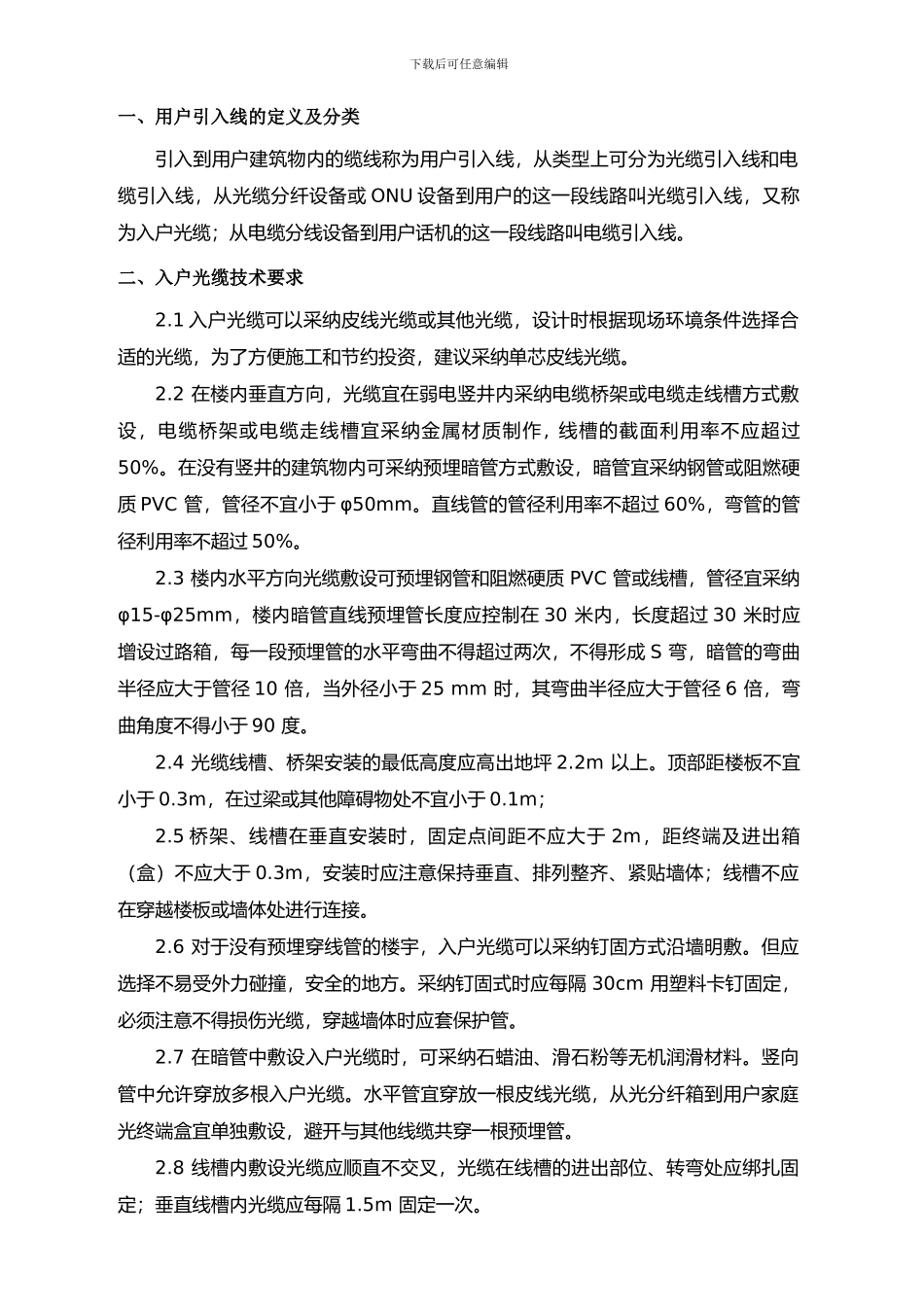

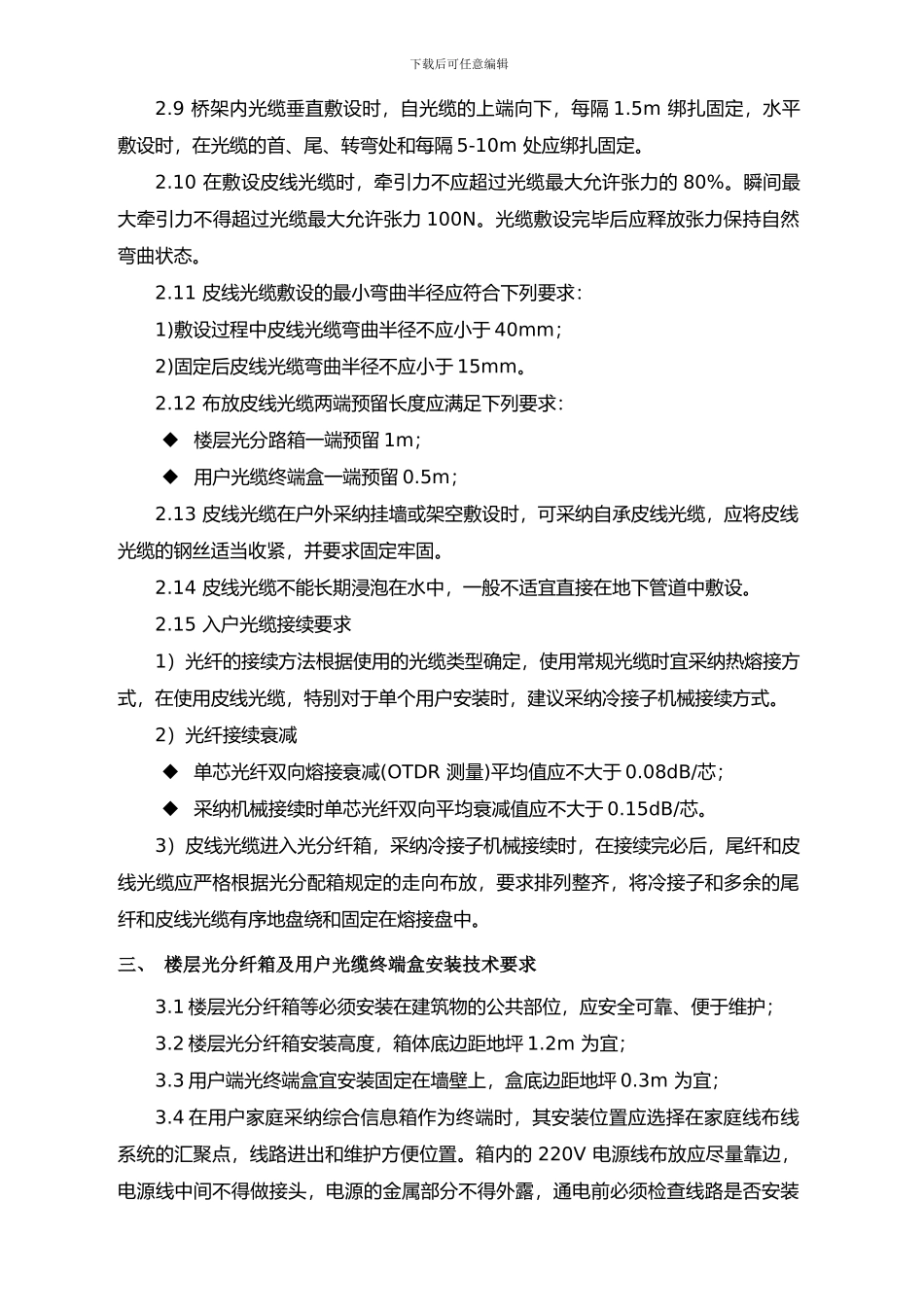

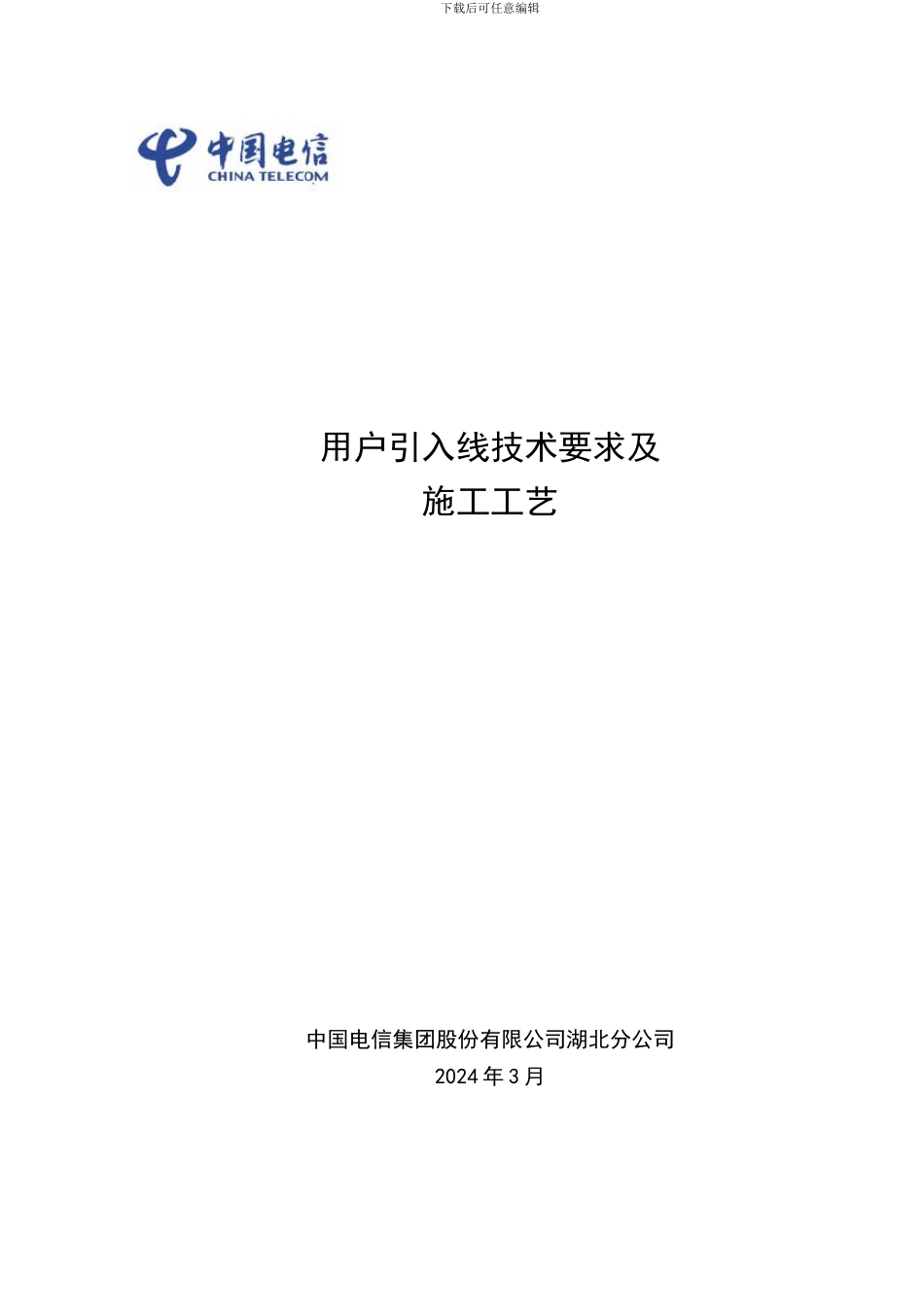

下载后可任意编辑用户引入线技术要求及施工工艺中国电信集团股份有限公司湖北分公司2024 年 3 月下载后可任意编辑一、用户引入线的定义及分类引入到用户建筑物内的缆线称为用户引入线，从类型上可分为光缆引入线和电缆引入线，从光缆分纤设备或 ONU 设备到用户的这一段线路叫光缆引入线，又称为入户光缆；从电缆分线设备到用户话机的这一段线路叫电缆引入线。二、入户光缆技术要求2.1 入户光缆可以采纳皮线光缆或其他光缆，设计时根据现场环境条件选择合适的光缆，为了方便施工和节约投资，建议采纳单芯皮线光缆。2.2 在楼内垂直方向，光缆宜在弱电竖井内采纳电缆桥架或电缆走线槽方式敷设，电缆桥架或电缆走线槽宜采纳金属材质制作, 线槽的截面利用率不应超过50%。在没有竖井的建筑物内可采纳预埋暗管方式敷设，暗管宜采纳钢管或阻燃硬质 PVC 管，管径不宜小于 φ50mm。直线管的管径利用率不超过 60%，弯管的管径利用率不超过 50%。2.3 楼内水平方向光缆敷设可预埋钢管和阻燃硬质 PVC 管或线槽，管径宜采纳φ15-φ25mm，楼内暗管直线预埋管长度应控制在 30 米内，长度超过 30 米时应增设过路箱，每一段预埋管的水平弯曲不得超过两次，不得形成 S 弯，暗管的弯曲半径应大于管径 10 倍，当外径小于 25 mm 时，其弯曲半径应大于管径 6 倍，弯曲角度不得小于 90 度。2.4 光缆线槽、桥架安装的最低高度应高出地坪 2.2m 以上。顶部距楼板不宜小于 0.3m，在过梁或其他障碍物处不宜小于 0.1m；2.5 桥架、线槽在垂直安装时，固定点间距不应大于 2m，距终端及进出箱（盒）不应大于 0.3m，安装时应注意保持垂直、排列整齐、紧贴墙体；线槽不应在穿越楼板或墙体处进行连接。2.6 对于没有预埋穿线管的楼宇，入户光缆可以采纳钉固方式沿墙明敷。但应选择不易受外力碰撞，安全的地方。采纳钉固式时应每隔 30cm 用塑料卡钉固定，必须注意不得损伤光缆，穿越墙体时应套保护管。2.7 在暗管中敷设入户光缆时，可采纳石蜡油、滑石粉等无机润滑材料。竖向管中允许穿放多根入户光缆。水平管宜穿放一根皮线光缆，从光分纤箱到用户家庭光终端盒宜单独敷设，避开与其他线缆共穿一根预埋管。2.8 线槽内敷设光缆应顺直不交叉，光缆在线槽的进出部位、转弯处应绑扎固定；垂直线槽内光缆应每隔 1.5m 固定一次。下载后可任意编辑2.9 桥架内光缆垂直敷设时，自光缆的上端向下，每隔 1.5m 绑扎固定，水平敷设时，在光缆的首、尾...
