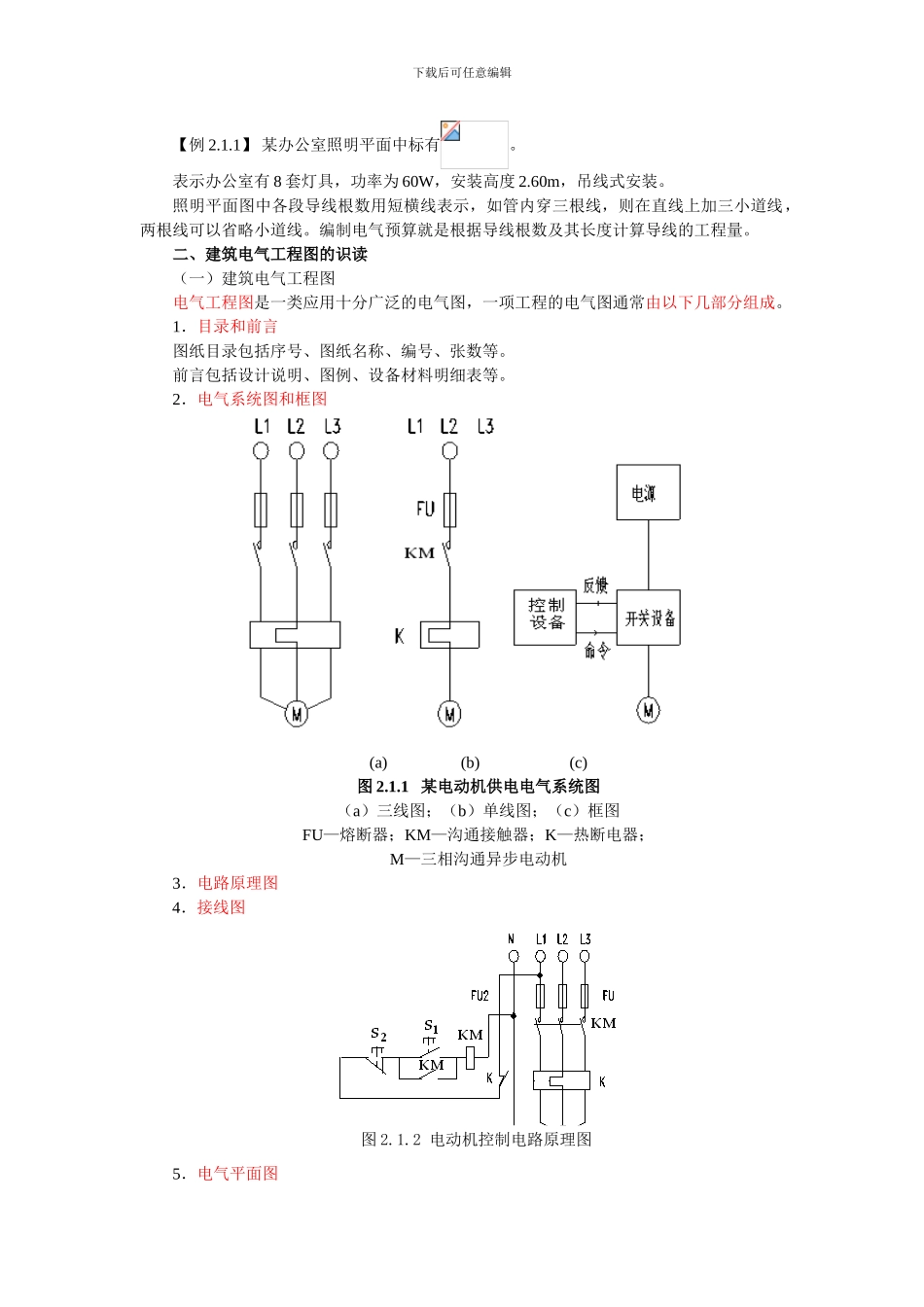

下载后可任意编辑第二篇 安装工程计量与计价第一章 电气设备安装工程建筑电气工程：建筑电气工程：分为强电工程（１０ＫＶ变配电所工程、照明工程、动力供配电工程、防雷接地工程等。）和弱电工程（有线电视工程、电话工程、综合布线工程、火灾自动报警和消防联动工程、音响广播工程、计算机监控和数据采集工程等。）建筑电气工程施工图预算：确定建筑电气工程的造价。第一节 电气工程识图一、建筑电气工程施工图常用图形符号（一）电气工程图形符号电气工程施工图常用符号 断路器、熔断器、电扇、开关、插座、配电箱、荧光灯、引向符号等。(二)文字符号1.线路文字标注格式如下：a-b(c×d)e-f式中 a：回路编号；b：导线或电缆型号；c：导线根数；d：导线截面(mm2)；e：导线或电缆敷设方式代号及导线穿管管径(mm)，见表 2.1.2；f：敷设部位代号，见表 2.1.3。 2．灯具文字标注格式如下： -bf式中 a—某场所同类型照明器的套数，通常在一张平面图中各类型灯分别标注；b—灯具类型代号，可以查阅施工图册或产品样本；c—照明器内安装灯泡或灯管的个数；d—每个灯泡或灯管的功率（W）；e—照明器底部距本层楼面的安装高度（m）；f—安装方式代号，灯具安装方式主要有下面几种形式，见表 2.1.4。 下载后可任意编辑【例 2.1.1】 某办公室照明平面中标有。表示办公室有 8 套灯具，功率为 60W，安装高度 2.60m，吊线式安装。照明平面图中各段导线根数用短横线表示，如管内穿三根线，则在直线上加三小道线，两根线可以省略小道线。编制电气预算就是根据导线根数及其长度计算导线的工程量。二、建筑电气工程图的识读（一）建筑电气工程图电气工程图是一类应用十分广泛的电气图，一项工程的电气图通常由以下几部分组成。1．目录和前言图纸目录包括序号、图纸名称、编号、张数等。前言包括设计说明、图例、设备材料明细表等。2．电气系统图和框图(a) (b) (c)图 2.1.1 某电动机供电电气系统图（a）三线图；（b）单线图；（c）框图FU—熔断器；KM—沟通接触器；K—热断电器；M—三相沟通异步电动机3．电路原理图4．接线图5．电气平面图图 2.1.2 电动机控制电路原理图下载后可任意编辑图 2.1.3 电动机控制接线图（示出一次元件和主电路）X—端子排；FU—熔断器；KM—接触器；K—热继电器；M—电动机电气平面图主要表示某一电气工程中电气设备、装置和线路的平面布置。它一般是在建筑平面图的基础上绘制出来的。常见的电气工程平面图有线...
