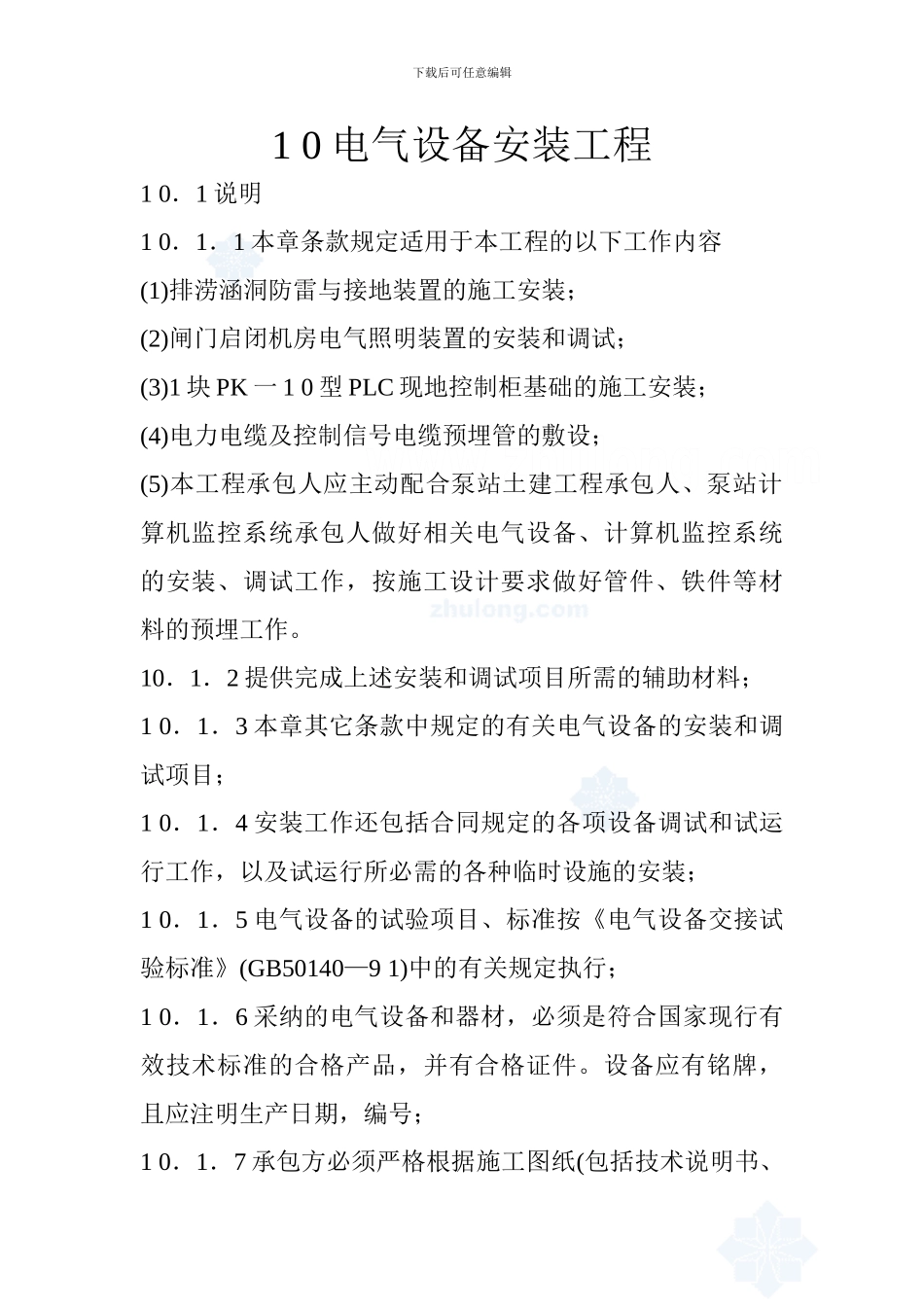

下载后可任意编辑1 0 电气设备安装工程1 0．1 说明1 0．1．1 本章条款规定适用于本工程的以下工作内容(1)排涝涵洞防雷与接地装置的施工安装；(2)闸门启闭机房电气照明装置的安装和调试；(3)1 块 PK 一 1 0 型 PLC 现地控制柜基础的施工安装；(4)电力电缆及控制信号电缆预埋管的敷设；(5)本工程承包人应主动配合泵站土建工程承包人、泵站计算机监控系统承包人做好相关电气设备、计算机监控系统的安装、调试工作，按施工设计要求做好管件、铁件等材料的预埋工作。10．1．2 提供完成上述安装和调试项目所需的辅助材料；1 0．1．3 本章其它条款中规定的有关电气设备的安装和调试项目；1 0．1．4 安装工作还包括合同规定的各项设备调试和试运行工作，以及试运行所必需的各种临时设施的安装；1 0．1．5 电气设备的试验项目、标准按《电气设备交接试验标准》(GB50140—9 1)中的有关规定执行；1 0．1．6 采纳的电气设备和器材，必须是符合国家现行有效技术标准的合格产品，并有合格证件。设备应有铭牌，且应注明生产日期，编号；1 0．1．7 承包方必须严格根据施工图纸(包括技术说明书、下载后可任意编辑设计修改通知单)和监理单位的要求进行电气装置安装工程的施工，若确需设计修改，应取得设计单位和监理单位的书面同意。对修改的内容应做详尽记录，并作为绘制竣工图和验收的依据；1 0．1．8 电气设备的施工、安装、调试除须按本章各条款规定执行外，还应符合国家颁发的现行有效的标准、规程法律规范及有关规定，凡有国家标准的应按国家标准执行否则按有关部委的部颁标准执行：1 0．1．9 工程量报价表中所列各项单价包括规定完成上述电工作业所需的全部人工费、材料费、机械使刚费、调试费、其它费科和间接费。1 0．2 电气设备施工及调试1 0．2．1 防雷接地与电气照明装置1 0．2．1．1 说明(1)启闭机房屋顶设置避雷带，采纳¢10 镀锌圆钢。在闸底板上下游设置集中接地网，接地网采纳 40×4 镀锌扁钢并与闸底板主筋进行可靠连接。排涝涵闸接地装置应采纳 40×4 镀锌扁钢与泵站主接地网进行可靠连接，接地电阻小于0.5Ώ。(2)防雷接地装置及电气照明装置的施工安装应按电气施工设计图进行施工。 ．(3)电气装置的下列金属部分，均应接地或接零：下载后可任意编辑 1)电机、电器、携带式或移动式用电器具等的金属底座和外壳。 2)电气设备的传动装置。 3)屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金...
