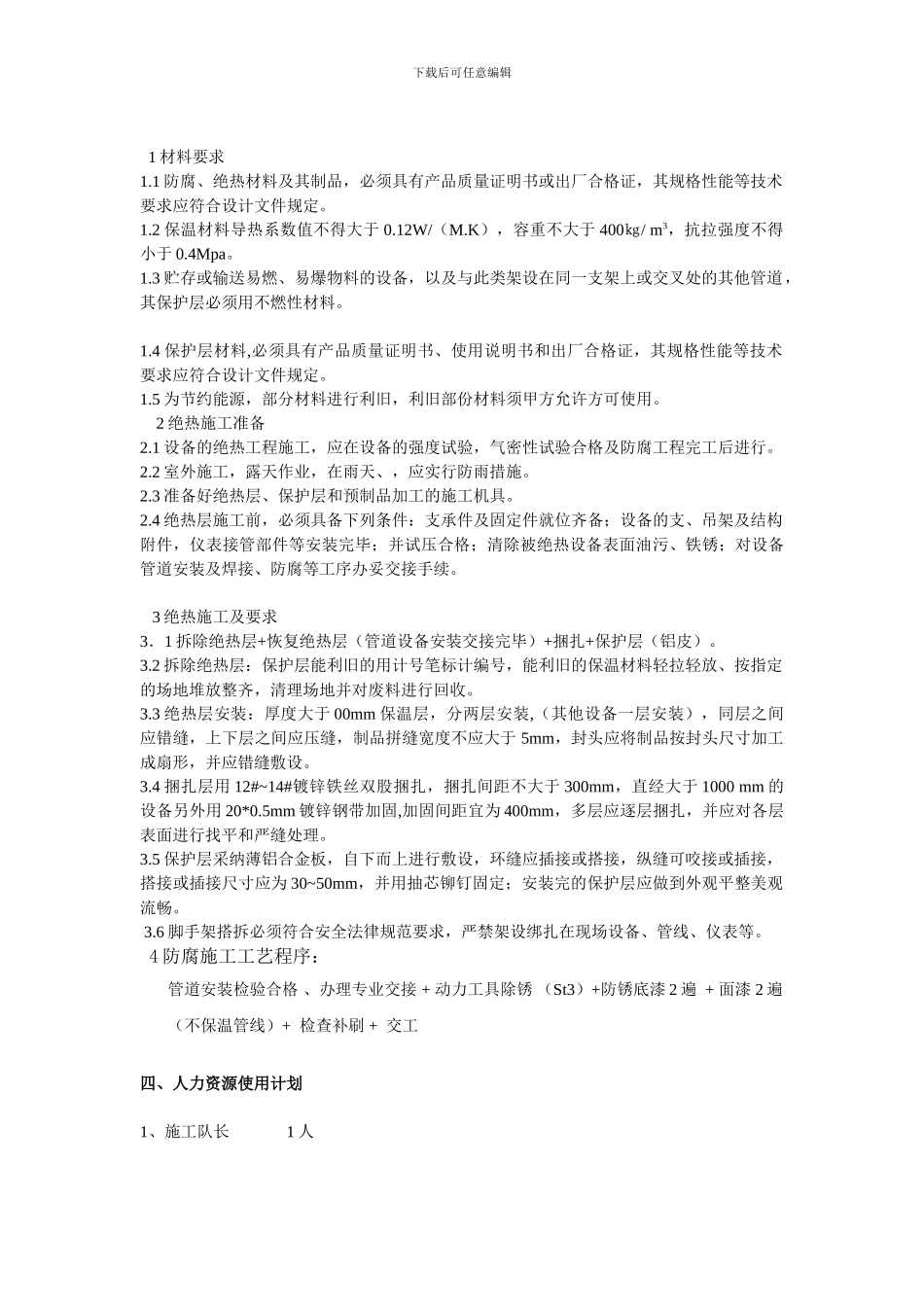

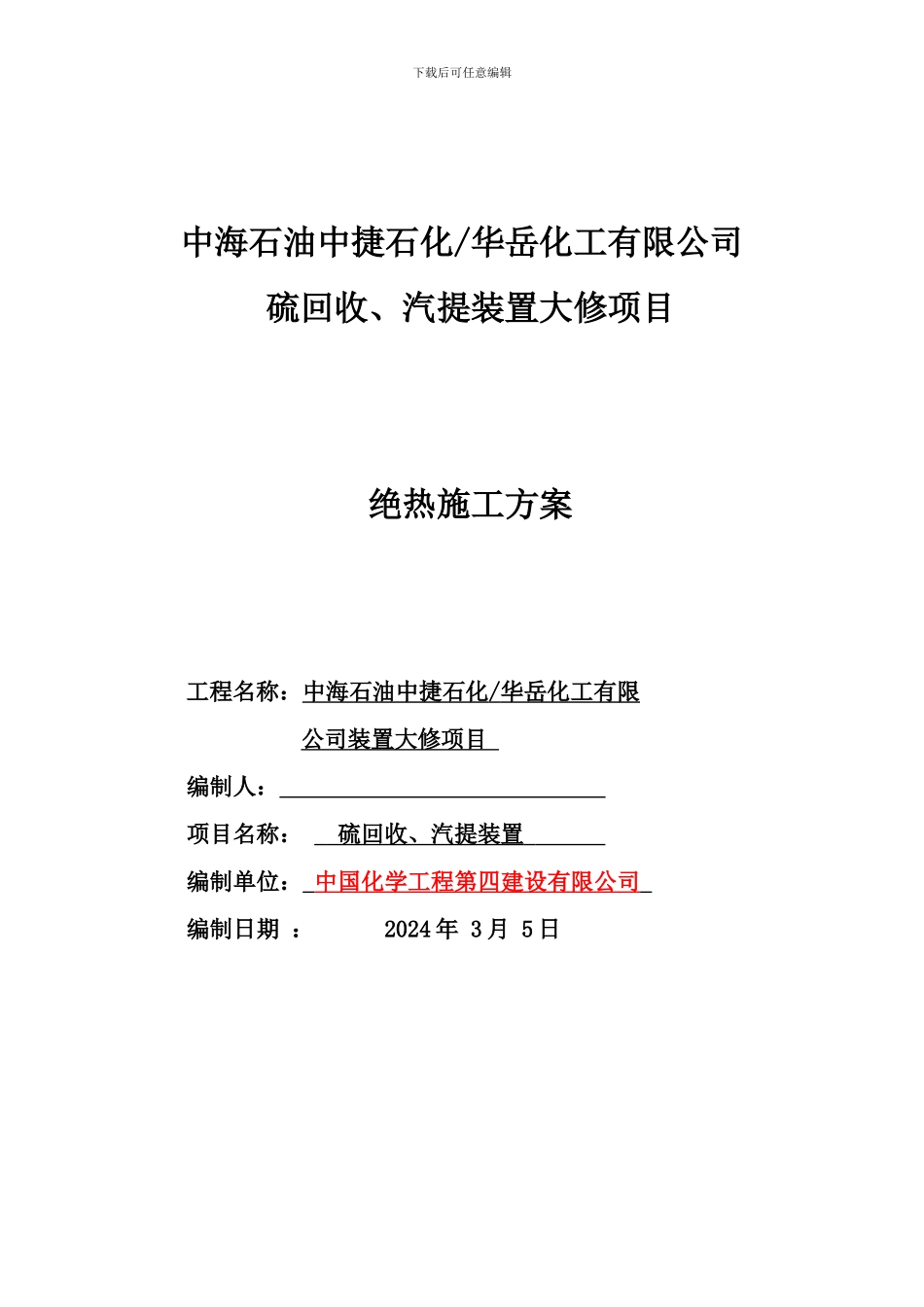

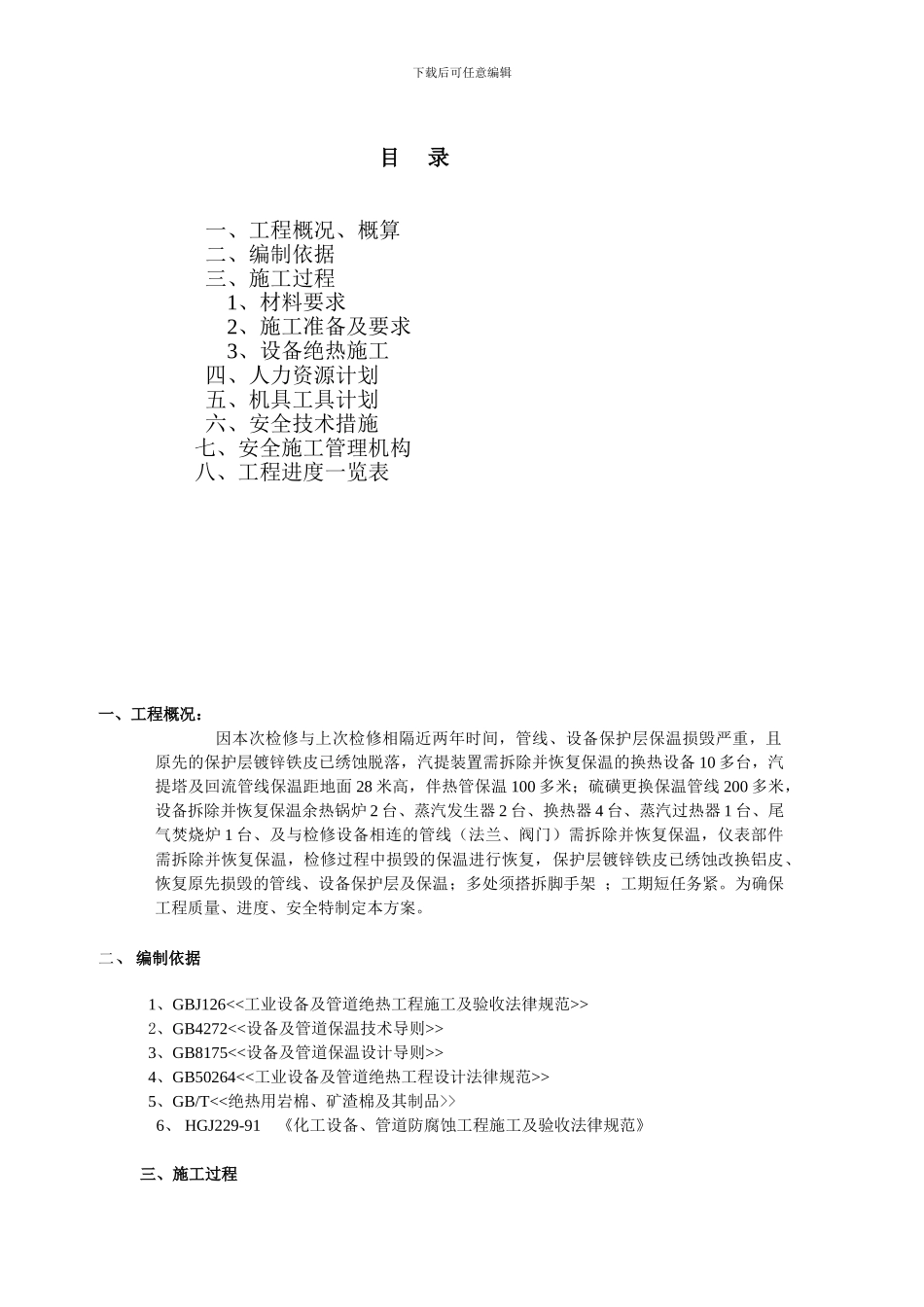

下载后可任意编辑中海石油中捷石化/华岳化工有限公司 硫回收、汽提装置大修项目 绝热施工方案工程名称：中海石油中捷石化 / 华岳化工有限 公司装置大修项目 编制人： 项目名称： 硫回收、汽提装置 编制单位： 中国化学工程第四建设有限公司 编制日期 ： 2024 年 3 月 5 日下载后可任意编辑目 录一、工程概况、概算二、编制依据三、施工过程1、材料要求2、施工准备及要求3、设备绝热施工四、人力资源计划五、机具工具计划六、安全技术措施 七、安全施工管理机构 八、工程进度一览表 一、工程概况： 因本次检修与上次检修相隔近两年时间，管线、设备保护层保温损毁严重，且原先的保护层镀锌铁皮已绣蚀脱落，汽提装置需拆除并恢复保温的换热设备 10 多台，汽提塔及回流管线保温距地面 28 米高，伴热管保温 100 多米；硫磺更换保温管线 200 多米，设备拆除并恢复保温余热锅炉 2 台、蒸汽发生器 2 台、换热器 4 台、蒸汽过热器 1 台、尾气焚烧炉 1 台、及与检修设备相连的管线（法兰、阀门）需拆除并恢复保温，仪表部件需拆除并恢复保温，检修过程中损毁的保温进行恢复，保护层镀锌铁皮已绣蚀改换铝皮、恢复原先损毁的管线、设备保护层及保温；多处须搭拆脚手架 ；工期短任务紧。为确保工程质量、进度、安全特制定本方案。 二、编制依据 1、GBJ126<<工业设备及管道绝热工程施工及验收法律规范>> 2、GB4272<<设备及管道保温技术导则>> 3、GB8175<<设备及管道保温设计导则>> 4、GB50264<<工业设备及管道绝热工程设计法律规范>> 5、GB/T<<绝热用岩棉、矿渣棉及其制品>>6、 HGJ229-91 《化工设备、管道防腐蚀工程施工及验收法律规范》三、施工过程下载后可任意编辑 1 材料要求1.1 防腐、绝热材料及其制品，必须具有产品质量证明书或出厂合格证，其规格性能等技术要求应符合设计文件规定。1.2 保温材料导热系数值不得大于 0.12W/（M.K），容重不大于 400㎏/ m3，抗拉强度不得小于 0.4Mpa。1.3 贮存或输送易燃、易爆物料的设备，以及与此类架设在同一支架上或交叉处的其他管道，其保护层必须用不燃性材料。 1.4 保护层材料,必须具有产品质量证明书、使用说明书和出厂合格证，其规格性能等技术要求应符合设计文件规定。1.5 为节约能源，部分材料进行利旧，利旧部份材料须甲方允许方可使用。2 绝热施工准备2.1 设备的绝热工程施工，应在设备的强度试验，气密性试验合格及防腐工程完工后进行。2...
