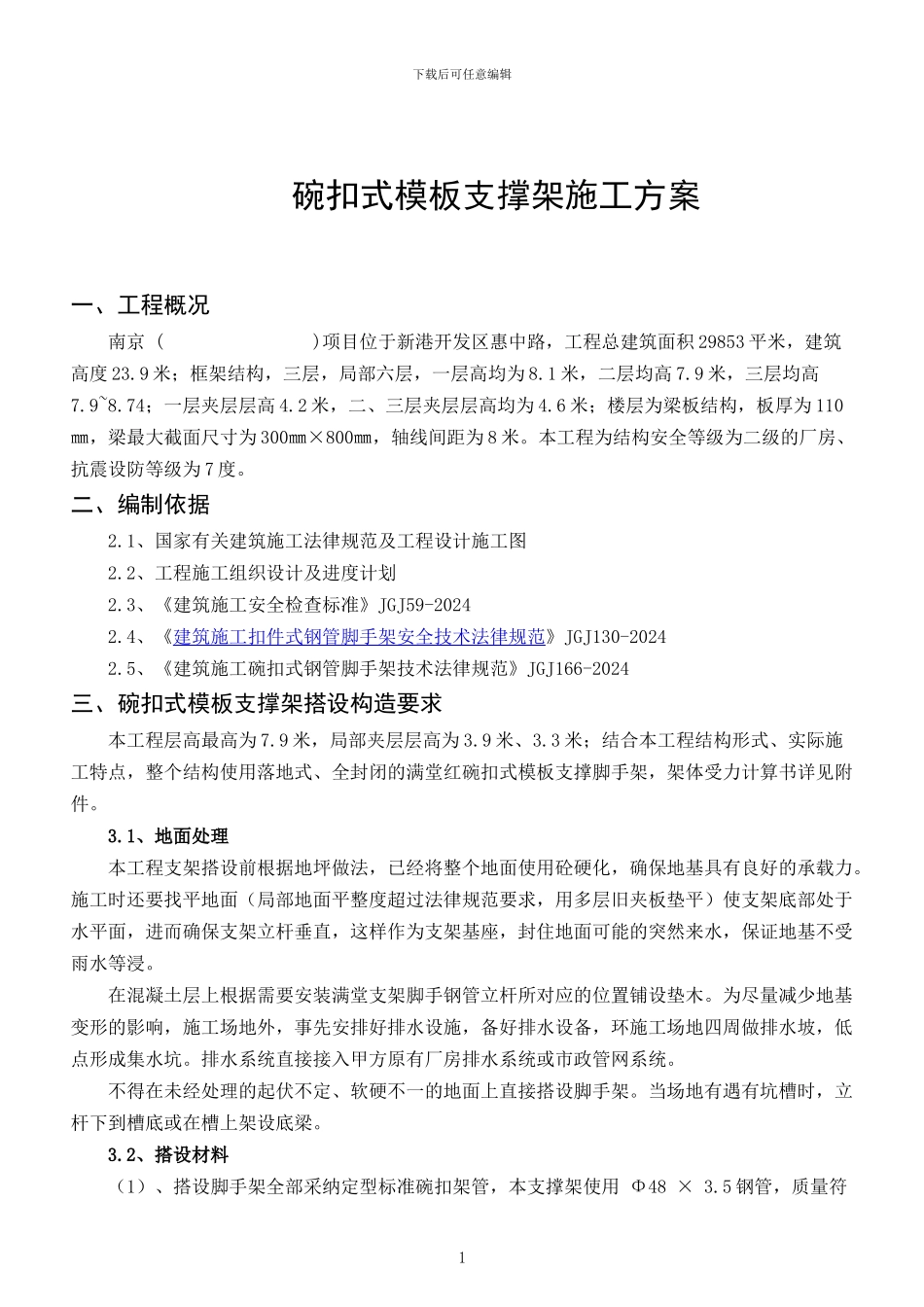

下载后可任意编辑碗扣式模板支撑架施工方案一、工程概况南京 ( )项目位于新港开发区惠中路，工程总建筑面积 29853 平米，建筑高度 23.9 米；框架结构，三层，局部六层，一层高均为 8.1 米，二层均高 7.9 米，三层均高7.9~8.74；一层夹层层高 4.2 米，二、三层夹层层高均为 4.6 米；楼层为梁板结构，板厚为 110㎜，梁最大截面尺寸为 300㎜×800㎜，轴线间距为 8 米。本工程为结构安全等级为二级的厂房、抗震设防等级为 7 度。二、编制依据2.1、国家有关建筑施工法律规范及工程设计施工图2.2、工程施工组织设计及进度计划2.3、《建筑施工安全检查标准》JGJ59-20242.4、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20242.5、《建筑施工碗扣式钢管脚手架技术法律规范》JGJ166-2024三、碗扣式模板支撑架搭设构造要求本工程层高最高为 7.9 米，局部夹层层高为 3.9 米、3.3 米；结合本工程结构形式、实际施工特点，整个结构使用落地式、全封闭的满堂红碗扣式模板支撑脚手架，架体受力计算书详见附件。3.1、地面处理本工程支架搭设前根据地坪做法，已经将整个地面使用砼硬化，确保地基具有良好的承载力。施工时还要找平地面（局部地面平整度超过法律规范要求，用多层旧夹板垫平）使支架底部处于水平面，进而确保支架立杆垂直，这样作为支架基座，封住地面可能的突然来水，保证地基不受雨水等浸。在混凝土层上根据需要安装满堂支架脚手钢管立杆所对应的位置铺设垫木。为尽量减少地基变形的影响，施工场地外，事先安排好排水设施，备好排水设备，环施工场地四周做排水坡，低点形成集水坑。排水系统直接接入甲方原有厂房排水系统或市政管网系统。不得在未经处理的起伏不定、软硬不一的地面上直接搭设脚手架。当场地有遇有坑槽时，立杆下到槽底或在槽上架设底梁。3.2、搭设材料（1）、搭设脚手架全部采纳定型标准碗扣架管，本支撑架使用 Φ48 × 3.5 钢管，质量符1下载后可任意编辑合现行国家标准规定。（2）、脚手架钢管的尺寸立、横杆最大长度 900-3000㎜。 （3）、钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。（4）、钢管上严禁打孔，钢管在使用前认真检查质量。（5）、扣件材质必须符合《钢管脚手架扣件》（GB15831-1995）规定。（6）、木脚手板有断裂、腐朽的禁止使用。（7）、安全网必须有建设主管部门认证的产品。 3.3、搭设要求（1）、立杆间距为 0.9 米，歩距 1.8 米，纵...
