窑中顶板模板支撑施工方案VIP免费

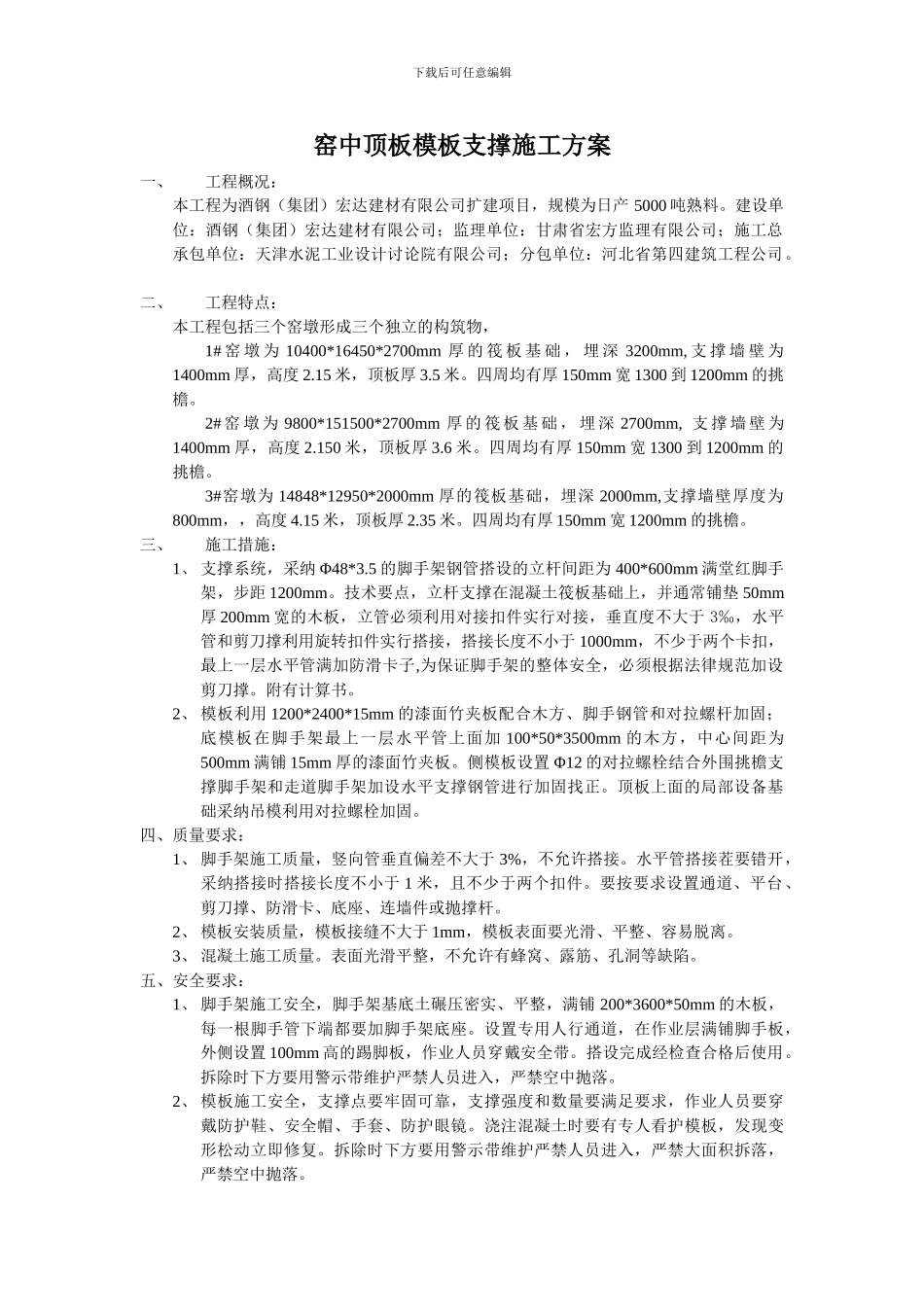

窑中顶板模板支撑施工方案_第1页
1/14
窑中顶板模板支撑施工方案_第2页
2/14

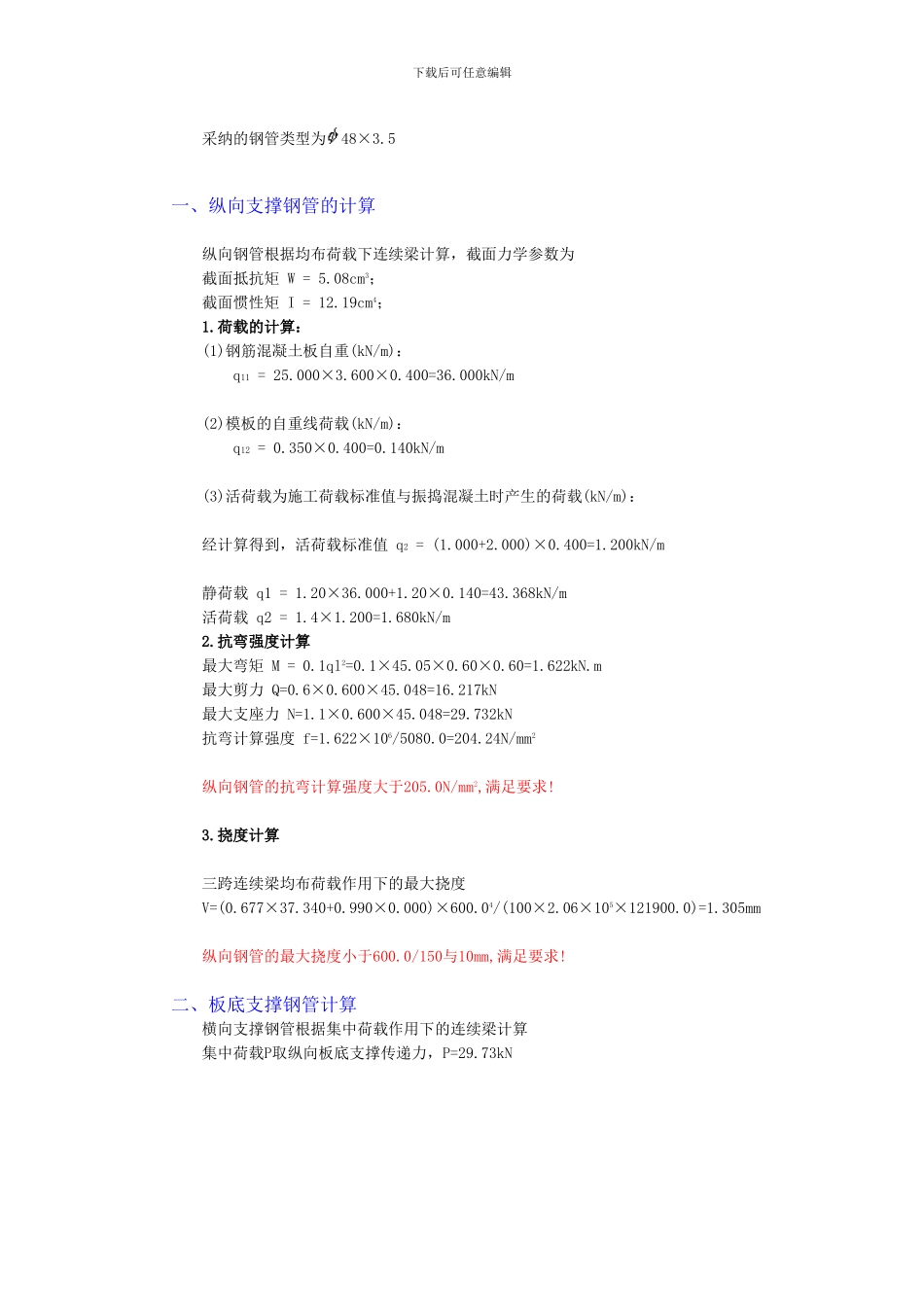

窑中顶板模板支撑施工方案_第3页
3/14
下载后可任意编辑窑中顶板模板支撑施工方案一、工程概况:本工程为酒钢(集团)宏达建材有限公司扩建项目,规模为日产 5000 吨熟料。建设单位:酒钢(集团)宏达建材有限公司;监理单位:甘肃省宏方监理有限公司;施工总承包单位:天津水泥工业设计讨论院有限公司;分包单位:河北省第四建筑工程公司。 二、工程特点:本工程包括三个窑墩形成三个独立的构筑物, 1# 窑 墩 为 10400*16450*2700mm 厚 的 筏 板 基 础 , 埋 深 3200mm, 支 撑 墙 壁 为1400mm 厚,高度 2.15 米,顶板厚 3.5 米。四周均有厚 150mm 宽 1300 到 1200mm 的挑檐。2# 窑 墩 为 9800*151500*2700mm 厚 的 筏 板 基 础 , 埋 深 2700mm, 支 撑 墙 壁 为1400mm 厚,高度 2.150 米,顶板厚 3.6 米。四周均有厚 150mm 宽 1300 到 1200mm 的挑檐。3#窑墩为 14848*12950*2000mm 厚的筏板基础,埋深 2000mm,支撑墙壁厚度为800mm,,高度 4.15 米,顶板厚 2.35 米。四周均有厚 150mm 宽 1200mm 的挑檐。三、施工措施:1、 支撑系统,采纳 Φ48*3.5 的脚手架钢管搭设的立杆间距为 400*600mm 满堂红脚手架,步距 1200mm。技术要点,立杆支撑在混凝土筏板基础上,并通常铺垫 50mm厚 200mm 宽的木板,立管必须利用对接扣件实行对接,垂直度不大于 3‰,水平管和剪刀撑利用旋转扣件实行搭接,搭接长度不小于 1000mm,不少于两个卡扣,最上一层水平管满加防滑卡子,为保证脚手架的整体安全,必须根据法律规范加设剪刀撑。附有计算书。2、 模板利用 1200*2400*15mm 的漆面竹夹板配合木方、脚手钢管和对拉螺杆加固;底模板在脚手架最上一层水平管上面加 100*50*3500mm 的木方,中心间距为500mm 满铺 15mm 厚的漆面竹夹板。侧模板设置 Φ12 的对拉螺栓结合外围挑檐支撑脚手架和走道脚手架加设水平支撑钢管进行加固找正。顶板上面的局部设备基础采纳吊模利用对拉螺栓加固。四、质量要求:1、 脚手架施工质量,竖向管垂直偏差不大于 3%,不允许搭接。水平管搭接茬要错开,采纳搭接时搭接长度不小于 1 米,且不少于两个扣件。要按要求设置通道、平台、剪刀撑、防滑卡、底座、连墙件或抛撑杆。2、 模板安装质量,模板接缝不大于 1mm,模板表面要光滑、平整、容易脱离。3、 混凝土施工质量。表面光滑平整,不允许有蜂窝、露筋、孔洞等缺陷。五、安全要求:1、 脚手架施工安全,脚手架基底...
