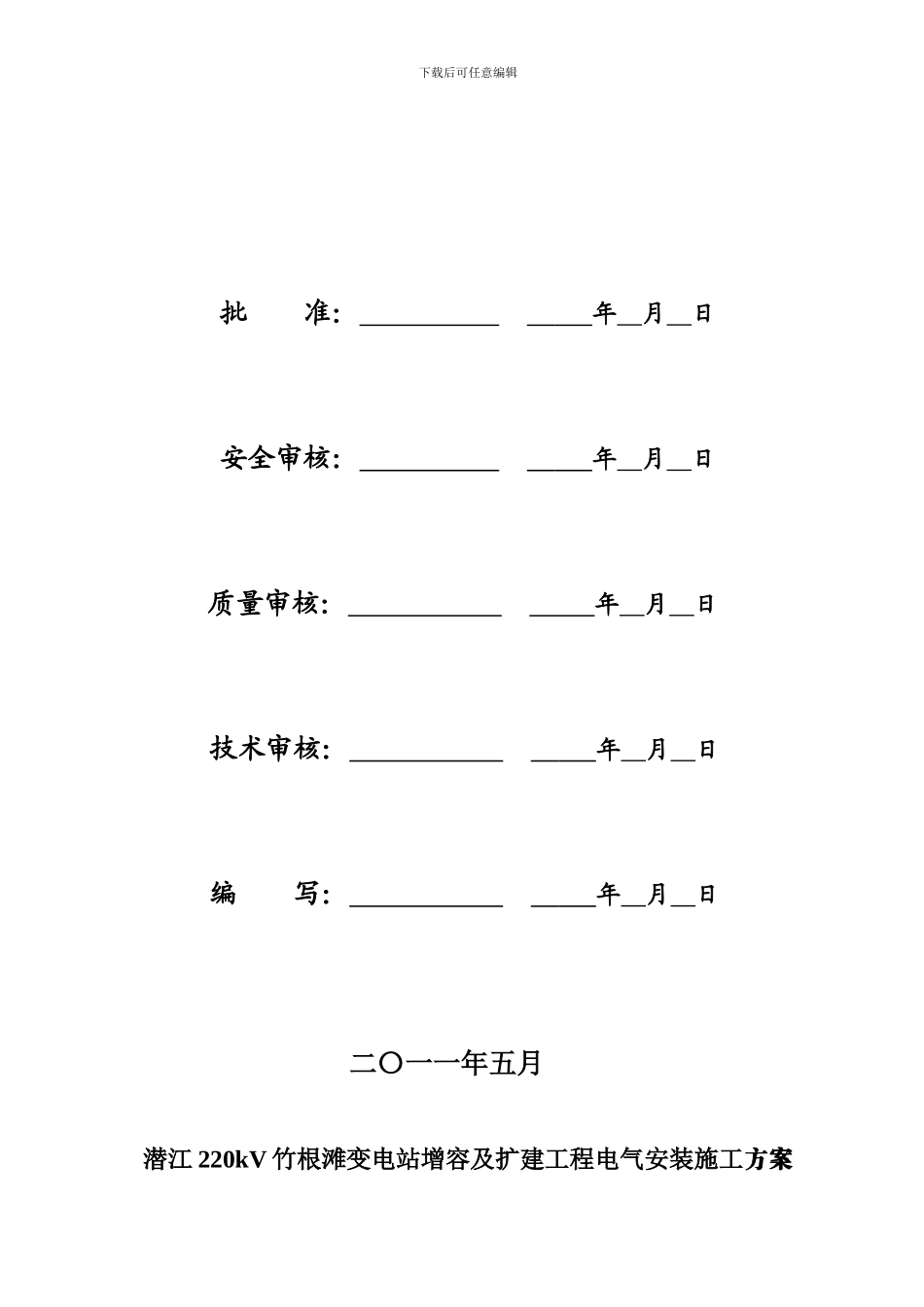

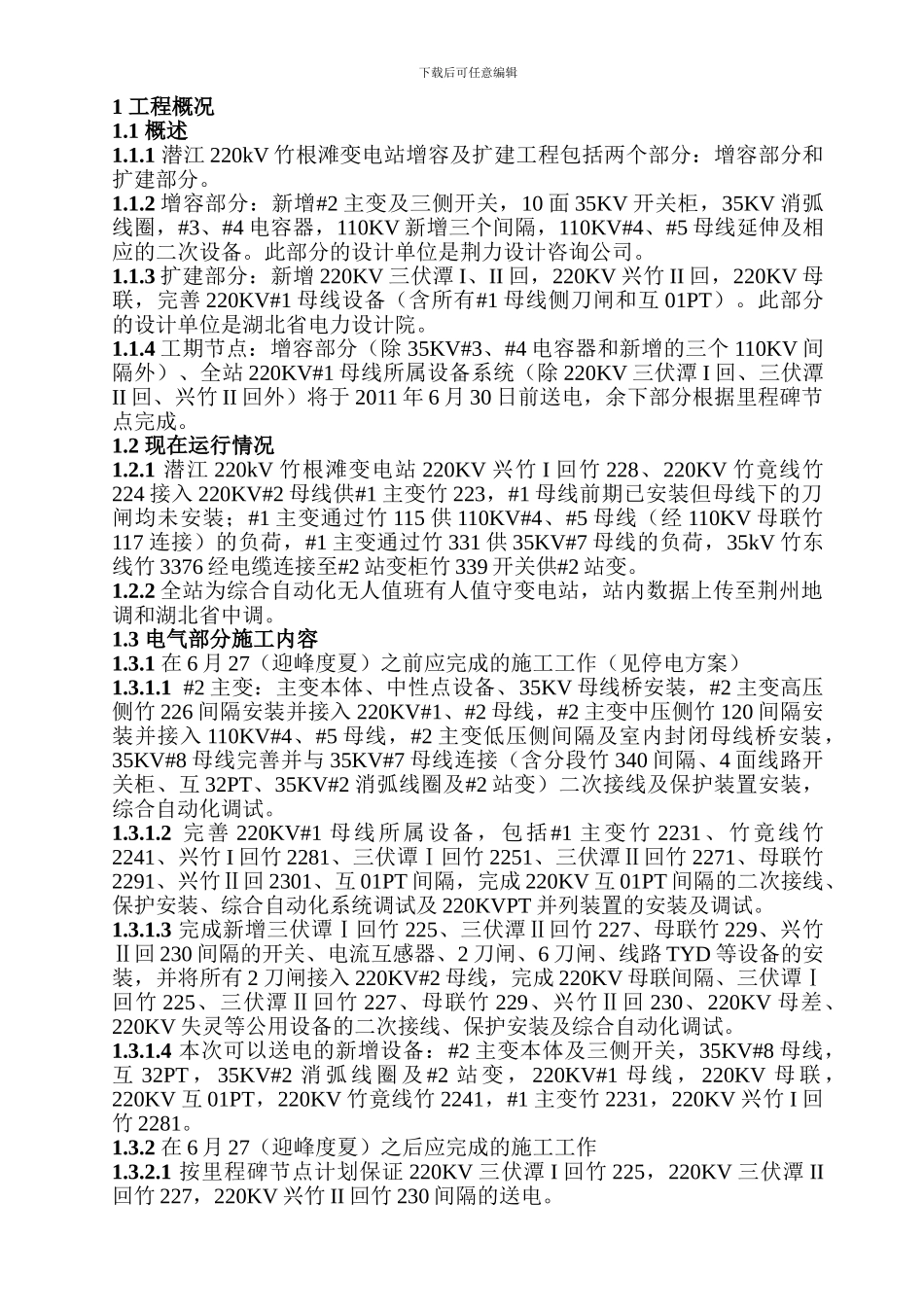

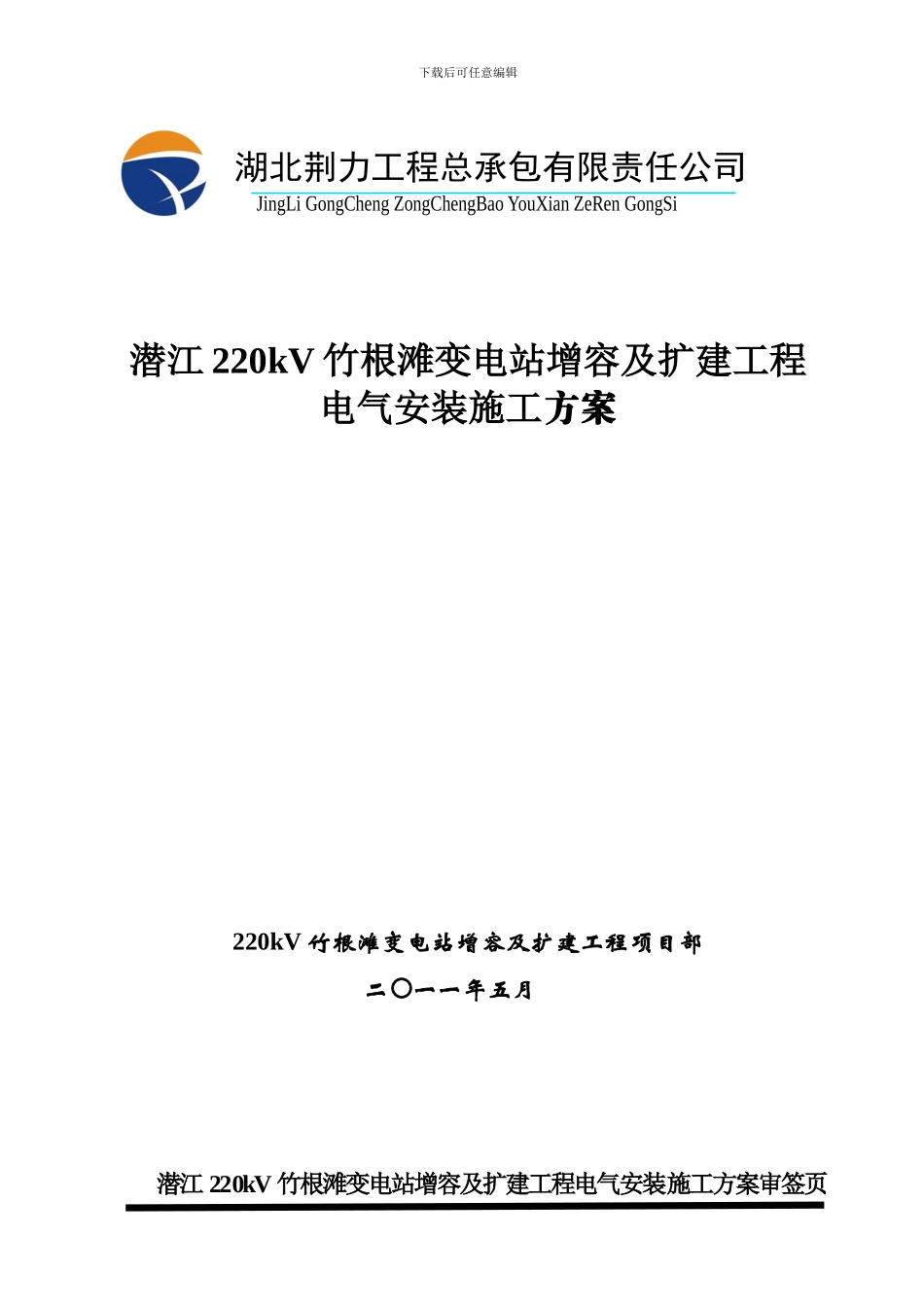

下载后可任意编辑 湖北荆力工程总承包有限责任公司 JingLi GongCheng ZongChengBao YouXian ZeRen GongSi 潜江 220kV 竹根滩变电站增容及扩建工程电气安装施工方案220kV 竹根滩变电站增容及扩建工程项目部 二一一年〇五月潜江 220kV 竹根滩变电站增容及扩建工程电气安装施工方案审签页下载后可任意编辑批 准： 年 月 日安全审核： 年 月 日质量审核： 年 月 日技术审核： 年 月 日编 写： 年 月 日二〇一一年五月潜江 220kV 竹根滩变电站增容及扩建工程电气安装施工方案下载后可任意编辑1 工程概况1.1 概述1.1.1 潜江 220kV 竹根滩变电站增容及扩建工程包括两个部分：增容部分和扩建部分。1.1.2 增容部分：新增#2 主变及三侧开关，10 面 35KV 开关柜，35KV 消弧线圈，#3、#4 电容器，110KV 新增三个间隔，110KV#4、#5 母线延伸及相应的二次设备。此部分的设计单位是荆力设计咨询公司。1.1.3 扩建部分：新增 220KV 三伏潭 I、II 回，220KV 兴竹 II 回，220KV 母联，完善 220KV#1 母线设备（含所有#1 母线侧刀闸和互 01PT）。此部分的设计单位是湖北省电力设计院。1.1.4 工期节点：增容部分（除 35KV#3、#4 电容器和新增的三个 110KV 间隔外）、全站 220KV#1 母线所属设备系统（除 220KV 三伏潭 I 回、三伏潭II 回、兴竹 II 回外）将于 2011 年 6 月 30 日前送电，余下部分根据里程碑节点完成。1.2 现在运行情况1.2.1 潜江 220kV 竹根滩变电站 220KV 兴竹 I 回竹 228、220KV 竹竟线竹224 接入 220KV#2 母线供#1 主变竹 223，#1 母线前期已安装但母线下的刀闸均未安装；#1 主变通过竹 115 供 110KV#4、#5 母线（经 110KV 母联竹117 连接）的负荷，#1 主变通过竹 331 供 35KV#7 母线的负荷，35kV 竹东线竹 3376 经电缆连接至#2 站变柜竹 339 开关供#2 站变。1.2.2 全站为综合自动化无人值班有人值守变电站，站内数据上传至荆州地调和湖北省中调。1.3 电气部分施工内容1.3.1 在 6 月 27（迎峰度夏）之前应完成的施工工作（见停电方案）1.3.1.1 #2 主变：主变本体、中性点设备、35KV 母线桥安装，#2 主变高压侧竹 226 间隔安装并接入 220KV#1、#2 母线，#2 主变中压侧竹 120 间隔安装并接入 110KV#4、#5 母线，#2 主变低压侧间隔及室内封闭母线桥安装，35KV#8 母线完善并与 35KV#7 母线连接（含分段竹 34...
