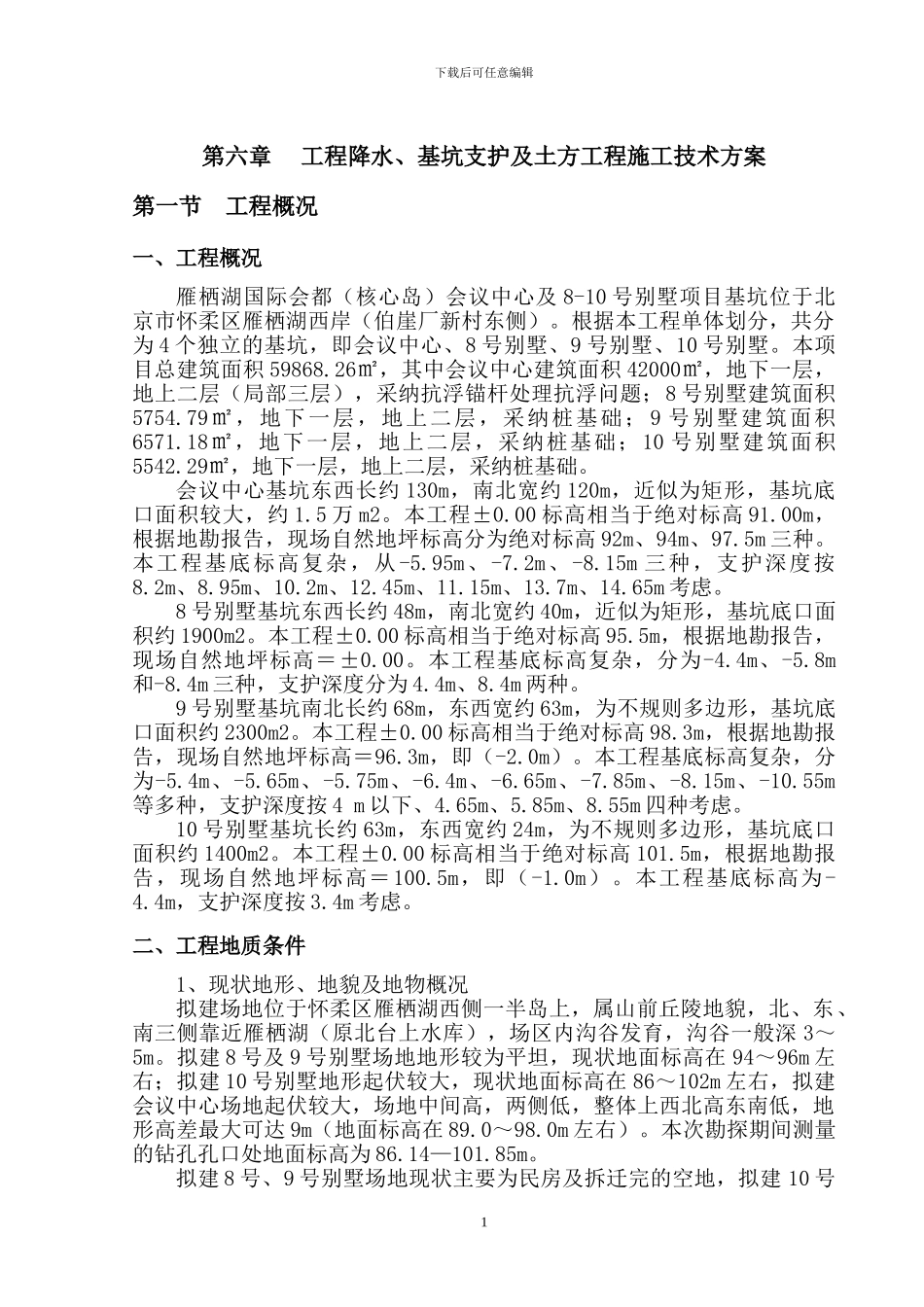

下载后可任意编辑第六章工程降水、基坑支护及土方工程施工技术方案第一节 工程概况一、工程概况雁栖湖国际会都（核心岛）会议中心及 8-10 号别墅项目基坑位于北京市怀柔区雁栖湖西岸（伯崖厂新村东侧）。根据本工程单体划分，共分为 4 个独立的基坑，即会议中心、8 号别墅、9 号别墅、10 号别墅。本项目总建筑面积 59868.26㎡，其中会议中心建筑面积 42000㎡，地下一层，地上二层（局部三层），采纳抗浮锚杆处理抗浮问题；8 号别墅建筑面积5754.79㎡，地下一层，地上二层，采纳桩基础； 9 号别墅建筑面积6571.18㎡，地下一层，地上二层，采纳桩基础；10 号别墅建筑面积5542.29㎡，地下一层，地上二层，采纳桩基础。会议中心基坑东西长约 130m，南北宽约 120m，近似为矩形，基坑底口面积较大，约 1.5 万 m2。本工程±0.00 标高相当于绝对标高 91.00m，根据地勘报告，现场自然地坪标高分为绝对标高 92m、94m、97.5m 三种。本工程基底标高复杂，从 -5.95m、-7.2m、-8.15m 三种，支护深度按8.2m、8.95m、10.2m、12.45m、11.15m、13.7m、14.65m 考虑。8 号别墅基坑东西长约 48m，南北宽约 40m，近似为矩形，基坑底口面积约 1900m2。本工程±0.00 标高相当于绝对标高 95.5m，根据地勘报告，现场自然地坪标高＝±0.00。本工程基底标高复杂，分为-4.4m、-5.8m和-8.4m 三种，支护深度分为 4.4m、8.4m 两种。9 号别墅基坑南北长约 68m，东西宽约 63m，为不规则多边形，基坑底口面积约 2300m2。本工程±0.00 标高相当于绝对标高 98.3m，根据地勘报告，现场自然地坪标高＝96.3m，即（-2.0m）。本工程基底标高复杂，分为-5.4m、-5.65m、-5.75m、-6.4m、-6.65m、-7.85m、-8.15m、-10.55m等多种，支护深度按 4 m 以下、4.65m、5.85m、8.55m 四种考虑。10 号别墅基坑长约 63m，东西宽约 24m，为不规则多边形，基坑底口面积约 1400m2。本工程±0.00 标高相当于绝对标高 101.5m，根据地勘报告，现场自然地坪标高＝100.5m，即（-1.0m）。本工程基底标高为-4.4m，支护深度按 3.4m 考虑。二、工程地质条件1、现状地形、地貌及地物概况拟建场地位于怀柔区雁栖湖西侧一半岛上，属山前丘陵地貌，北、东、南三侧靠近雁栖湖（原北台上水库），场区内沟谷发育，沟谷一般深 3～5m。拟建 8 号及 9 号别墅场地地形较为平坦，现状地面标高在 94～96m 左右；拟建 10 号别墅地形起伏较大，现状地面标高在 86～102m ...
