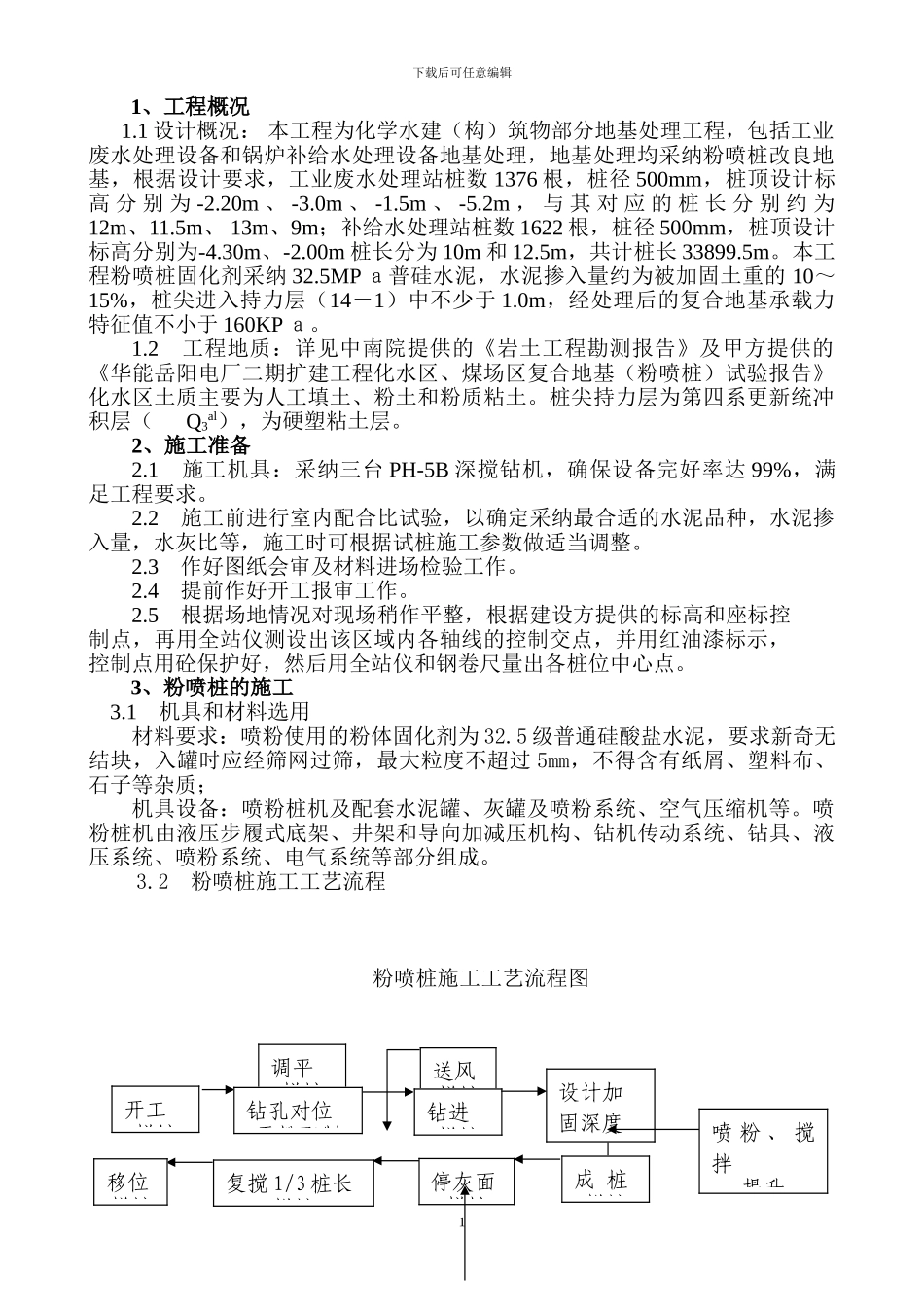

下载后可任意编辑1、工程概况 1.1 设计概况： 本工程为化学水建（构）筑物部分地基处理工程，包括工业废水处理设备和锅炉补给水处理设备地基处理，地基处理均采纳粉喷桩改良地基，根据设计要求，工业废水处理站桩数 1376 根，桩径 500mm，桩顶设计标高 分 别 为 -2.20m 、 -3.0m 、 -1.5m 、 -5.2m ， 与 其 对 应 的 桩 长 分 别 约 为12m、11.5m、 13m、9m；补给水处理站桩数 1622 根，桩径 500mm，桩顶设计标高分别为-4.30m、-2.00m 桩长分为 10m 和 12.5m，共计桩长 33899.5m。本工程粉喷桩固化剂采纳 32.5MP ａ普硅水泥，水泥掺入量约为被加固土重的 10～15%，桩尖进入持力层（14－1）中不少于 1.0m，经处理后的复合地基承载力特征值不小于 160KP ａ。1.2 工程地质：详见中南院提供的《岩土工程勘测报告》及甲方提供的《华能岳阳电厂二期扩建工程化水区、煤场区复合地基（粉喷桩）试验报告》化水区土质主要为人工填土、粉土和粉质粘土。桩尖持力层为第四系更新统冲积层（Q3al），为硬塑粘土层。 2、施工准备2.1 施工机具：采纳三台 PH-5B 深搅钻机，确保设备完好率达 99%，满足工程要求。2.2 施工前进行室内配合比试验，以确定采纳最合适的水泥品种，水泥掺入量，水灰比等，施工时可根据试桩施工参数做适当调整。2.3 作好图纸会审及材料进场检验工作。2.4 提前作好开工报审工作。2.5 根据场地情况对现场稍作平整，根据建设方提供的标高和座标控制点，再用全站仪测设出该区域内各轴线的控制交点，并用红油漆标示，控制点用砼保护好，然后用全站仪和钢卷尺量出各桩位中心点。3、粉喷桩的施工 3.1 机具和材料选用材料要求：喷粉使用的粉体固化剂为 32.5 级普通硅酸盐水泥，要求新奇无结块，入罐时应经筛网过筛，最大粒度不超过 5mm，不得含有纸屑、塑料布、石子等杂质；机具设备：喷粉桩机及配套水泥罐、灰罐及喷粉系统、空气压缩机等。喷粉桩机由液压步履式底架、井架和导向加减压机构、钻机传动系统、钻具、液压系统、喷粉系统、电气系统等部分组成。3.2 粉喷桩施工工艺流程粉喷桩施工工艺流程图 1开工样桩调平样桩送风样桩钻进样桩设计加固深度钻孔对位干粉配制喷 粉 、 搅拌提升成 桩样桩停灰面样桩复搅 1/3 桩长样桩移位样桩下载后可任意编辑3.3 施工工艺要点3.3.1 施工前组装架立喷粉桩机，检查主机各部的连接，液压系统、电气系统、喷粉系统各部分安装调试情况及灰...
