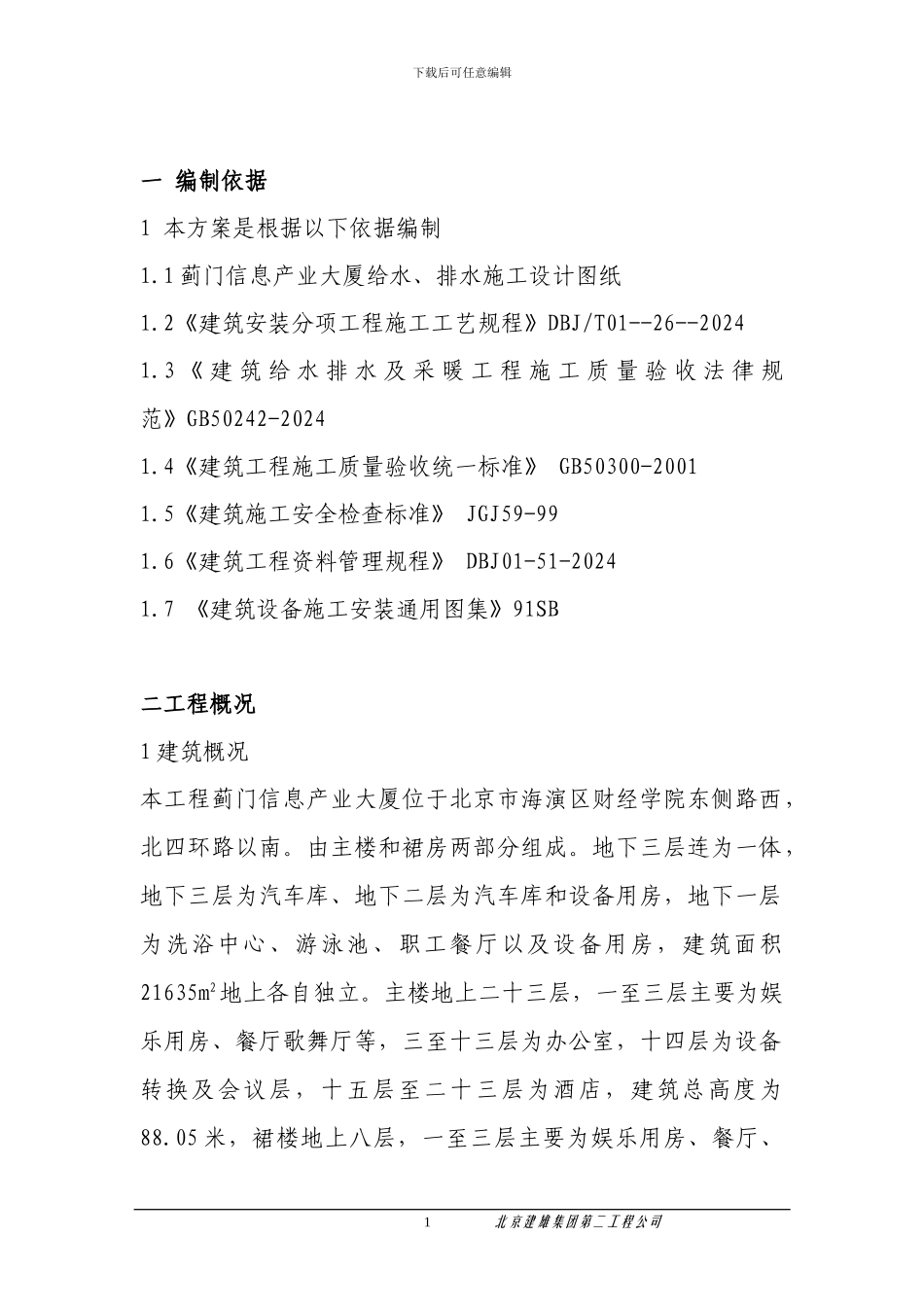

下载后可任意编辑一 编制依据1 本方案是根据以下依据编制1.1 蓟门信息产业大厦给水、排水施工设计图纸1.2《建筑安装分项工程施工工艺规程》DBJ/T01--26--20241.3 《 建 筑 给 水 排 水 及 采 暖 工 程 施 工 质 量 验 收 法 律 规范》GB50242-20241.4《建筑工程施工质量验收统一标准》 GB50300-20011.5《建筑施工安全检查标准》 JGJ59-991.6《建筑工程资料管理规程》 DBJ01-51-20241.7 《建筑设备施工安装通用图集》91SB二工程概况1 建筑概况本工程蓟门信息产业大厦位于北京市海演区财经学院东侧路西，北四环路以南。由主楼和裙房两部分组成。地下三层连为一体，地下三层为汽车库、地下二层为汽车库和设备用房，地下一层为洗浴中心、游泳池、职工餐厅以及设备用房，建筑面积21635m2地上各自独立。主楼地上二十三层，一至三层主要为娱乐用房、餐厅歌舞厅等，三至十三层为办公室，十四层为设备转换及会议层，十五层至二十三层为酒店，建筑总高度为88.05 米，裙楼地上八层，一至三层主要为娱乐用房、餐厅、 1 北京建雄集团第二工程公司下载后可任意编辑歌舞厅等。裙楼四、五层为羽毛球馆、裙楼六、七、八层为真冰滑冰场，建筑总高度为 44.05 米。地上建筑面积为 54875 m2.总建筑面积为 76510 m2.是以全现浇钢筋混凝土框架，剪力墙为结构形式的一类办公 ，商业综合建筑、是集办公、酒店、娱乐、体育等功能于一体的综合大厦。2 给排水工程概况本工程的给水取自城市自来水，在财经学院东侧路和北侧路各有一根 DN150mm 给水管道引入，在蓟门大厦周围连成环网。首层污水单独排出，室内+0.000 以上污废水重力自流排入室外污水管，地下室污废水采纳潜水排污泵提升至室外污水管，热水系统采纳全日制机械循环，水媒由水源热泵供给，供水温度50°C。本楼设中水给水系统，中水主要用于楼内各卫生间的大便器冲洗。盥洗废水集中排入地下三层的中水站处理后供全楼冲厕。裙楼及高层屋面雨水采纳内排水系统，裙楼屋面雨水采纳压力（虹吸）流雨水系统，高层屋面采纳传统重力流的雨水排水系统，经室内雨水管排至室外雨水管道，室内设专用消火栓管网。竖向分为高区和低区。室外消防系统为低压制，由建筑周围的室外给水管网上的室外消火栓解决。建设单位：北京市海淀区蓟门农工商公司设计单位：中外建工程设计与顾问有限公司监理单位：中建恒基监理公司 2 北京建雄集团第二工程公司下载后可任意编辑施工单位：北京市建雄建筑...
