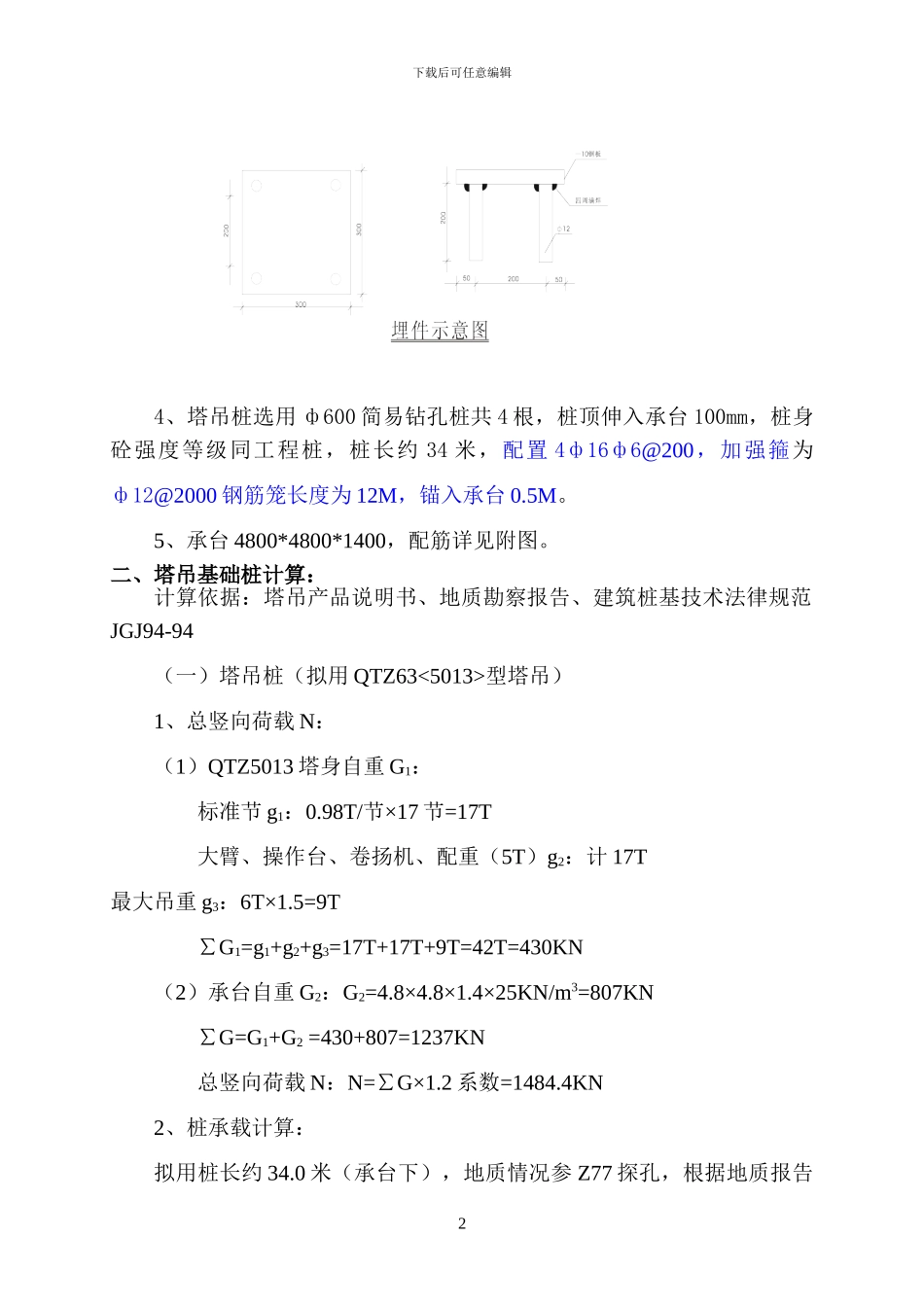

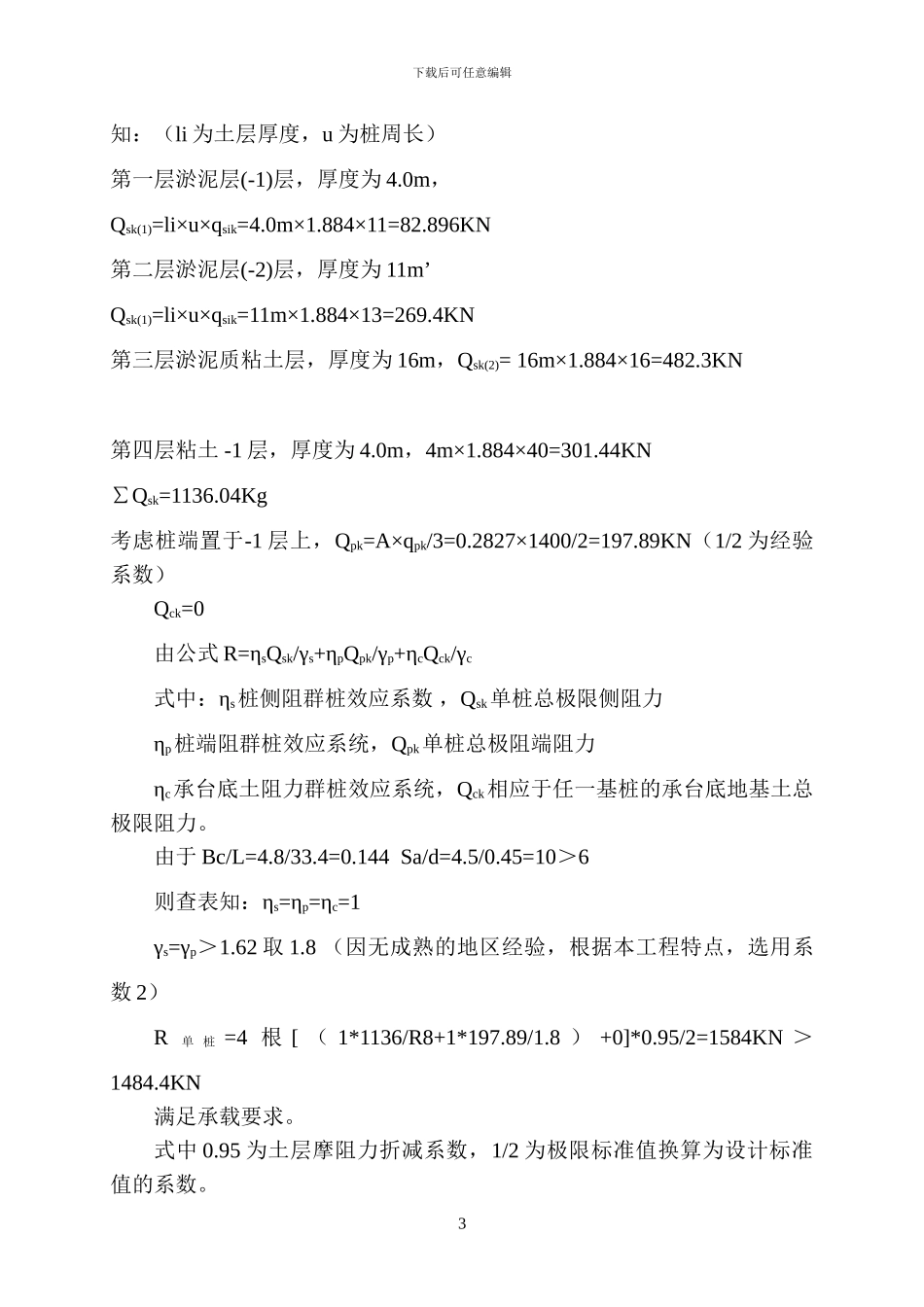

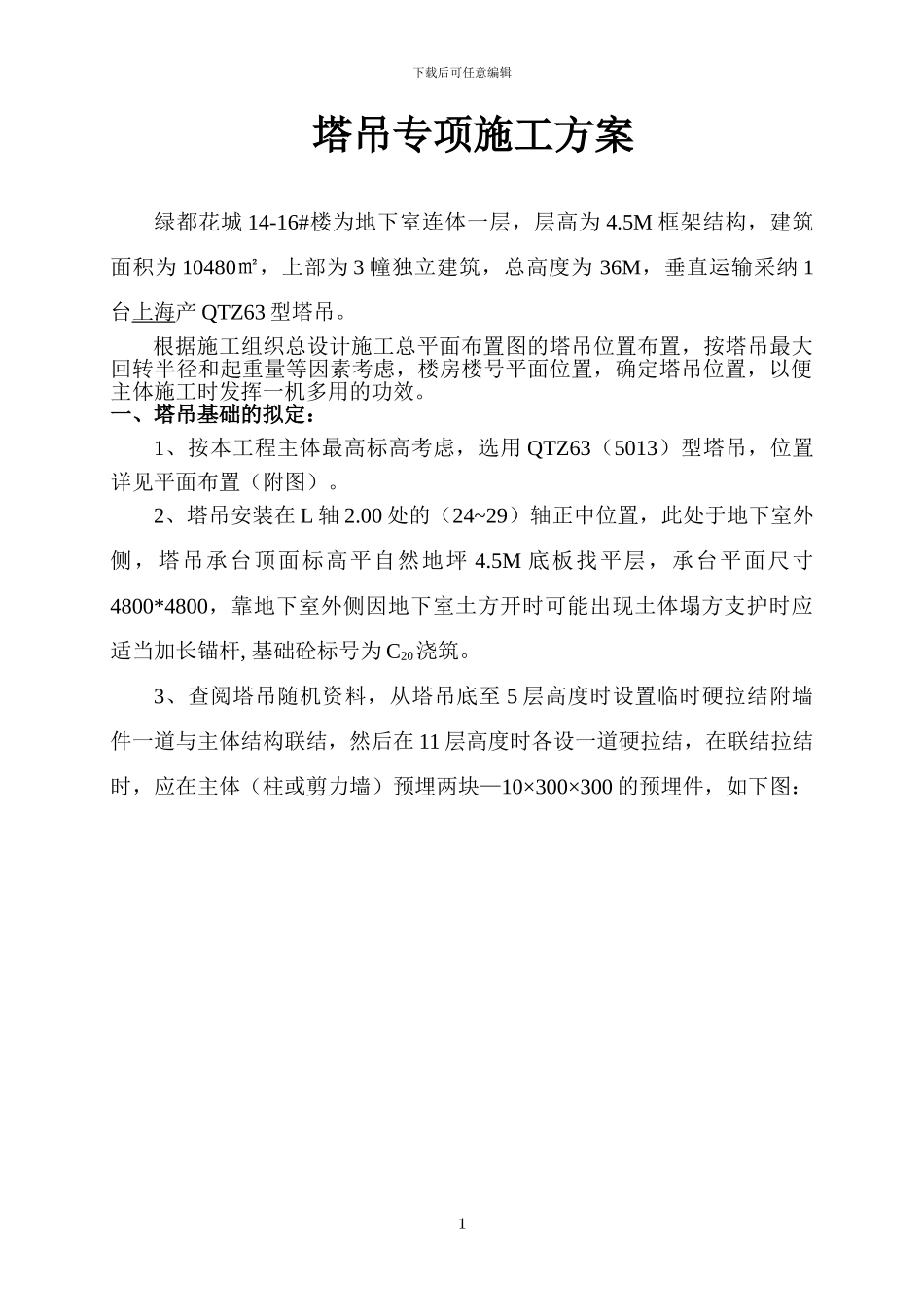

下载后可任意编辑塔吊专项施工方案绿都花城 14-16#楼为地下室连体一层，层高为 4.5M 框架结构，建筑面积为 10480㎡，上部为 3 幢独立建筑，总高度为 36M，垂直运输采纳 1台上海产 QTZ63 型塔吊。根据施工组织总设计施工总平面布置图的塔吊位置布置，按塔吊最大回转半径和起重量等因素考虑，楼房楼号平面位置，确定塔吊位置，以便主体施工时发挥一机多用的功效。一、塔吊基础的拟定：1、按本工程主体最高标高考虑，选用 QTZ63（5013）型塔吊，位置详见平面布置（附图）。2、塔吊安装在 L 轴 2.00 处的（24~29）轴正中位置，此处于地下室外侧，塔吊承台顶面标高平自然地坪 4.5M 底板找平层，承台平面尺寸4800*4800，靠地下室外侧因地下室土方开时可能出现土体塌方支护时应适当加长锚杆, 基础砼标号为 C20浇筑。3、查阅塔吊随机资料，从塔吊底至 5 层高度时设置临时硬拉结附墙件一道与主体结构联结，然后在 11 层高度时各设一道硬拉结，在联结拉结时，应在主体（柱或剪力墙）预埋两块—10×300×300 的预埋件，如下图： 1下载后可任意编辑4、塔吊桩选用 ф600 简易钻孔桩共 4 根，桩顶伸入承台 100mm，桩身砼强度等级同工程桩，桩长约 34 米，配置 4ф16ф6@200，加强箍为ф12@2000 钢筋笼长度为 12M，锚入承台 0.5M。5、承台 4800*4800*1400，配筋详见附图。二、塔吊基础桩计算：计算依据：塔吊产品说明书、地质勘察报告、建筑桩基技术法律规范JGJ94-94（一）塔吊桩（拟用 QTZ63<5013>型塔吊）1、总竖向荷载 N：（1）QTZ5013 塔身自重 G1：标准节 g1：0.98T/节×17 节=17T大臂、操作台、卷扬机、配重（5T）g2：计 17T最大吊重 g3：6T×1.5=9T∑G1=g1+g2+g3=17T+17T+9T=42T=430KN（2）承台自重 G2：G2=4.8×4.8×1.4×25KN/m3=807KN∑G=G1+G2 =430+807=1237KN总竖向荷载 N：N=∑G×1.2 系数=1484.4KN2、桩承载计算：拟用桩长约 34.0 米（承台下），地质情况参 Z77 探孔，根据地质报告2下载后可任意编辑知：（li 为土层厚度，u 为桩周长）第一层淤泥层(-1)层，厚度为 4.0m，Qsk(1)=li×u×qsik=4.0m×1.884×11=82.896KN第二层淤泥层(-2)层，厚度为 11m’Qsk(1)=li×u×qsik=11m×1.884×13=269.4KN第三层淤泥质粘土层，厚度为 16m，Qsk(2)= 16m×1.884×16=482.3KN第四层粘土 -1 层，厚度为 4.0m，4m×1.884×40=301.44KN∑Qsk=1136.04Kg考虑桩端置于-1 层上，Qpk=A×qpk/3=0.2827×1...
