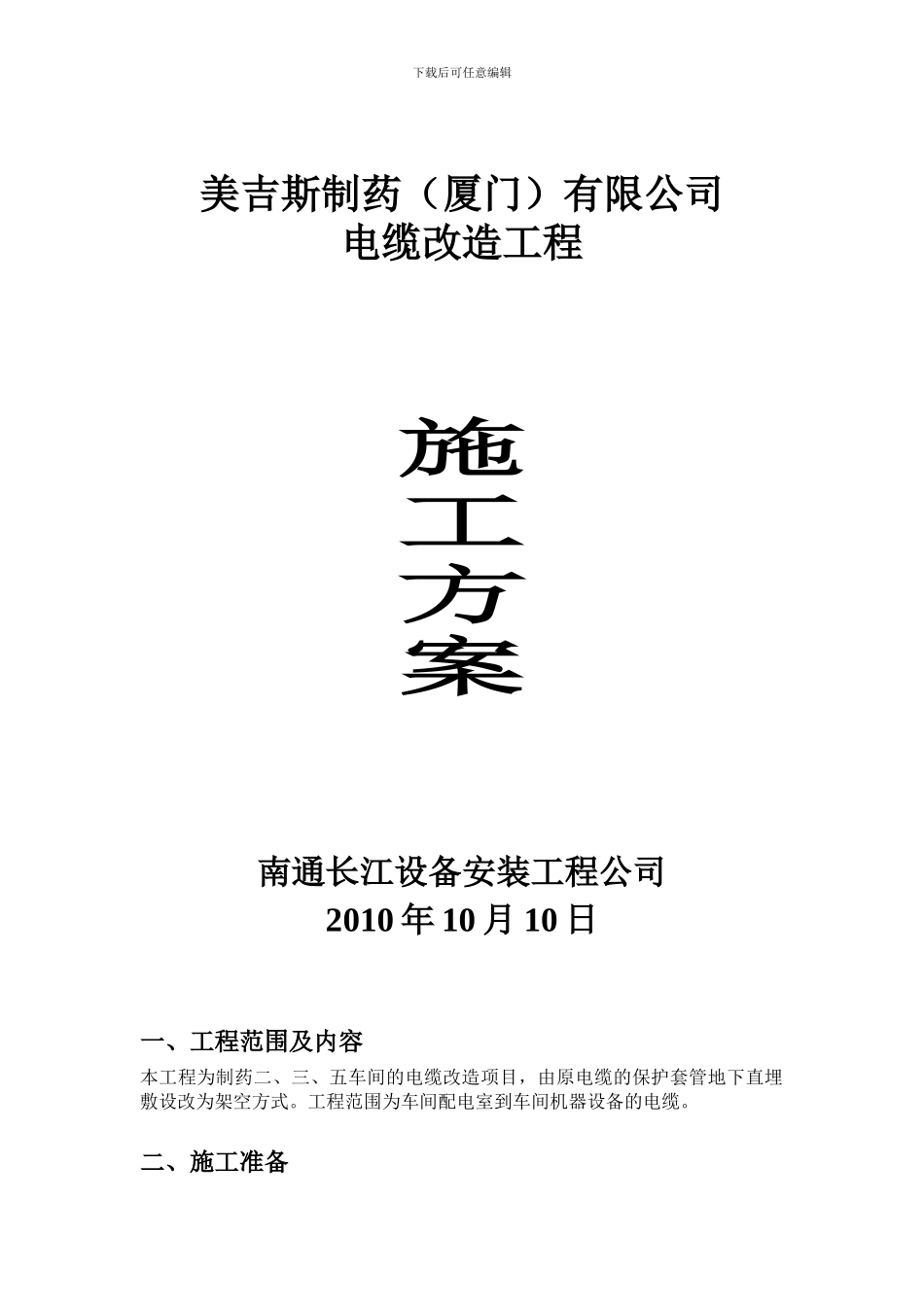

下载后可任意编辑美吉斯制药（厦门）有限公司电缆改造工程施工方案南通长江设备安装工程公司2010 年 10 月 10 日一、工程范围及内容本工程为制药二、三、五车间的电缆改造项目，由原电缆的保护套管地下直埋敷设改为架空方式。工程范围为车间配电室到车间机器设备的电缆。二、施工准备下载后可任意编辑1、施工工序与施工准备：⑴ 施工工序① 施工前准备A、桥架安装，电管敷设B、电缆、电线敷设C、开关、插座、灯具安装D、单机调试E、系统调试F、交工验收2、施工准备⑴ 组织施工人员熟悉图纸，编制施工材料预算，掌握有关施工技术法律规范要求，进行施工技术交底，明确施工技术要点。⑵ 物供部门应根据施工现场的要求及时按材料预算落实采购，并及时送到施工现场，进料要符合设计要求和国家现行标准的质量要求。⑶ 熟悉施工方案和施工内容，落实好施工机具，安排好劳动力，材料和用水用电能正确到位，确保施工现场的消防设备，提高工作效率。三、施工技术要求及技术要点本工程电气安装要严格执行 GB50303-2024《建筑电气工程施工质量验收法律规范》等，按设计要求进行施工，若需变更必须及时通知甲方和设计单位，凭有效变更签证单、变更图纸方可进行施工，电气施工中应注意以下几个问题：1、工程所用材料、设备必须做好核对、验收工作，符合要求方可使用，并及时收集质保单、合格证。2、在焊接钢管煨弯时煨管器移动要适度，用力不要过猛。3、暗配管敷设时要沿最近的路线敷设，尽量减少弯曲处；明配管和吊顶内的配管要实行配套管卡，固定牢固，档距应均匀。4、铜导线连接时，导线的包扎缠绕圈数应不少于 5 圈，并且要平整严密，导线连接处的焊锡要饱满均匀。5、开关与建筑物表面不应有缝隙。6、电缆沿支架或桥架敷设时，要排列整齐、交叉有序。四、电线管安装 本工程用到电线管包括 SC 焊接管、PVC 电线管、管配件等。1、钢管安装 ⑴ 一般规定 ① 敷设在多尘或潮湿场所的电线保护管、管口及其各连接处均应密封。 ② 当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。埋入建筑物、构筑物内的电线保护管与建筑物、构筑物表面的距离不应小于 15mm。 ③ 进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面50～80mm。 ④ 电线保护管不宜穿过设备或建筑物、构筑物的基础；当必须穿过时，应实行保护措施。下载后可任意编辑 ⑤ 电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外...
