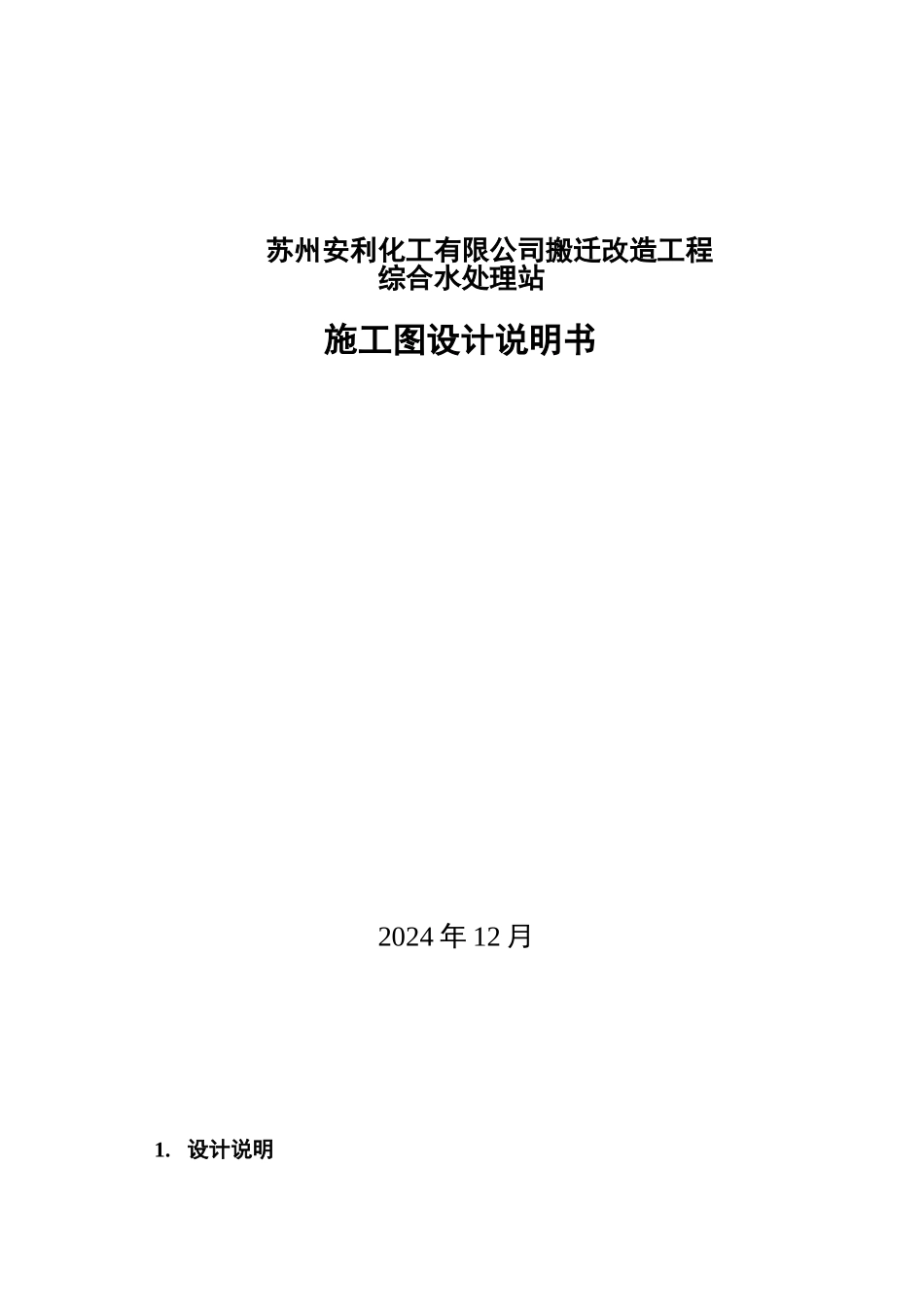

苏州安利综合水处理站-施工图设计-------说明书-----入库版VIP免费

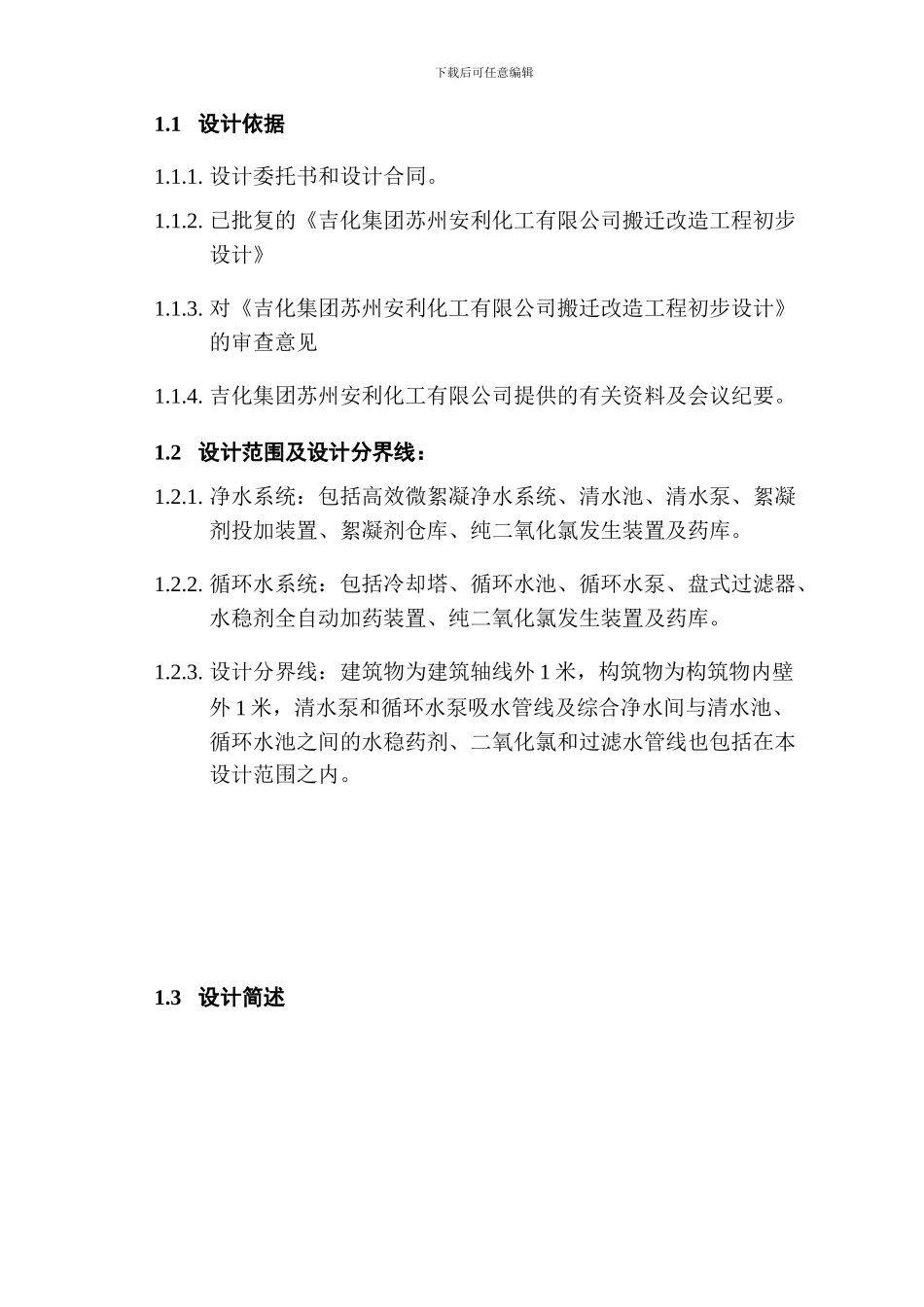

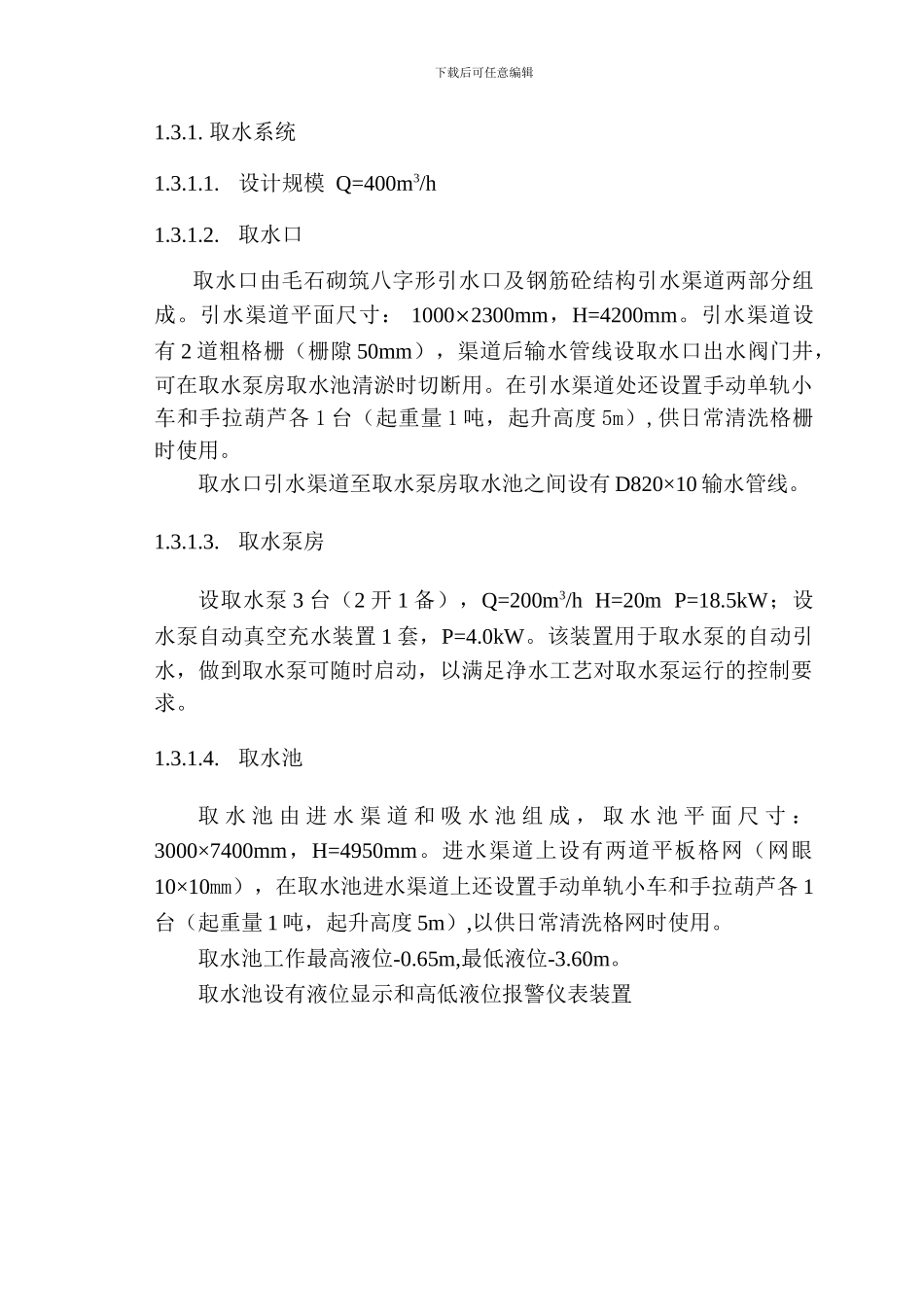

苏州安利化工有限公司搬迁改造工程综合水处理站施工图设计说明书2024 年 12 月1. 设计说明下载后可任意编辑1.1 设计依据1.1.1. 设计委托书和设计合同。1.1.2. 已批复的《吉化集团苏州安利化工有限公司搬迁改造工程初步设计》1.1.3. 对《吉化集团苏州安利化工有限公司搬迁改造工程初步设计》的审查意见1.1.4. 吉化集团苏州安利化工有限公司提供的有关资料及会议纪要。1.2 设计范围及设计分界线： 1.2.1. 净水系统：包括高效微絮凝净水系统、清水池、清水泵、絮凝剂投加装置、絮凝剂仓库、纯二氧化氯发生装置及药库。1.2.2. 循环水系统：包括冷却塔、循环水池、循环水泵、盘式过滤器、水稳剂全自动加药装置、纯二氧化氯发生装置及药库。1.2.3. 设计分界线：建筑物为建筑轴线外 1 米，构筑物为构筑物内壁外 1 米，清水泵和循环水泵吸水管线及综合净水间与清水池、循环水池之间的水稳药剂、二氧化氯和过滤水管线也包括在本设计范围之内。1.3 设计简述下载后可任意编辑1.3.1. 取水系统1.3.1.1.设计规模 Q=400m3/h 1.3.1.2.取水口取水口由毛石砌筑八字形引水口及钢筋砼结构引水渠道两部分组成。引水渠道平面尺寸： 1000×2300mm，H=4200mm。引水渠道设有 2 道粗格栅（栅隙 50mm），渠道后输水管线设取水口出水阀门井，可在取水泵房取水池清淤时切断用。在引水渠道处还设置手动单轨小车和手拉葫芦各 1 台（起重量 1 吨，起升高度 5m）,供日常清洗格栅时使用。取水口引水渠道至取水泵房取水池之间设有 D820×10 输水管线。1.3.1.3.取水泵房设取水泵 3 台（2 开 1 备），Q=200m3/h H=20m P=18.5kW；设水泵自动真空充水装置 1 套，P=4.0kW。该装置用于取水泵的自动引水，做到取水泵可随时启动，以满足净水工艺对取水泵运行的控制要求。1.3.1.4.取水池取 水 池 由 进 水 渠 道 和 吸 水 池 组 成 ， 取 水 池 平 面 尺 寸 ：3000×7400mm，H=4950mm。进水渠道上设有两道平板格网（网眼10×10mm），在取水池进水渠道上还设置手动单轨小车和手拉葫芦各 1台（起重量 1 吨，起升高度 5m）,以供日常清洗格网时使用。取水池工作最高液位-0.65m,最低液位-3.60m。取水池设有液位显示和高低液位报警仪表装置下载后可任意编辑1.3.2.净水系统1.3.2.1.设计规模 Q=375m3/h1.3.2.2.原水水质原水—京杭大运河水质分析资料（苏州自来水公司水质检测中心2024 年 4 月 30 日检测报告）见表 1-1。京...
