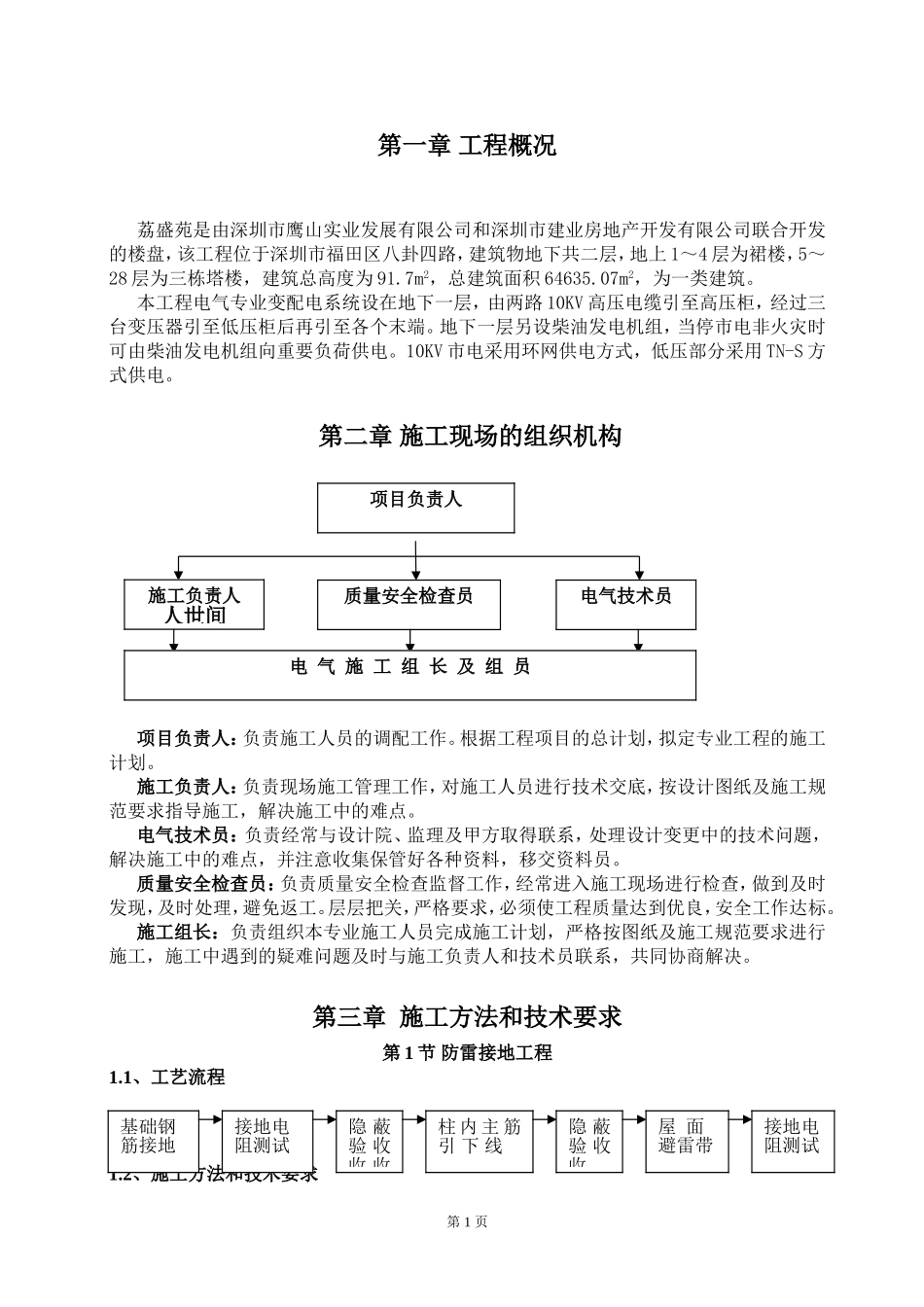

第一章 工程概况 荔盛苑是由深圳市鹰山实业发展有限公司和深圳市建业房地产开发有限公司联合开发的楼盘，该工程位于深圳市福田区八卦四路，建筑物地下共二层，地上 1～4 层为裙楼，5～28 层为三栋塔楼，建筑总高度为 91.7m2，总建筑面积 64635.07m2，为一类建筑。 本工程电气专业变配电系统设在地下一层，由两路 10KV 高压电缆引至高压柜，经过三台变压器引至低压柜后再引至各个末端。地下一层另设柴油发电机组，当停市电非火灾时可由柴油发电机组向重要负荷供电。10KV 市电采用环网供电方式，低压部分采用 TN-S 方式供电。 第二章 施工现场的组织机构 项目负责人：负责施工人员的调配工作。根据工程项目的总计划，拟定专业工程的施工计划。 施工负责人：负责现场施工管理工作，对施工人员进行技术交底，按设计图纸及施工规范要求指导施工，解决施工中的难点。 电气技术员：负责经常与设计院、监理及甲方取得联系，处理设计变更中的技术问题，解决施工中的难点，并注意收集保管好各种资料，移交资料员。 质量安全检查员：负责质量安全检查监督工作，经常进入施工现场进行检查，做到及时发现，及时处理，避免返工。层层把关，严格要求，必须使工程质量达到优良，安全工作达标。 施工组长：负责组织本专业施工人员完成施工计划，严格按图纸及施工规范要求进行施工，施工中遇到的疑难问题及时与施工负责人和技术员联系，共同协商解决。第三章 施工方法和技术要求第 1 节 防雷接地工程1.1、工艺流程1.2、施工方法和技术要求第 1 页项目负责人施工负责人 人世间质量安全检查员电气技术员电 气 施 工 组 长 及 组 员基础钢筋接地接地电阻测试隐 蔽验 收 收 收柱 内 主 筋引 下 线隐 蔽验 收 收屋 面避雷带接地电 阻测试 本工程利用建筑底板基础梁及基础内钢筋作可靠焊接，形成可靠通路，无基础梁的，利用 φ12 的圆钢将各独立桩基内的不小于 φ16 的二根主筋连接起来，并与承台内不小于φ16 的水平钢筋连接成接地网格作为接地装置。利用钢筋混凝土柱内二根大于 φ16mm 的主筋焊接成整体电气通路作引下线，引下线下端与接地装置焊通，上端与避雷带焊通。避雷带可采用 φ12 镀锌圆钢或 25*4 镀锌扁钢制成 在变配电室及电缆桥架，各层配电箱电源进线处 PE 线经 40×4 镀锌扁钢与防雷接地装置可靠连接。用电设备的金属外壳，各插座的接地线经 PE 线并联成网，均与接地装置可靠连接。 5...
