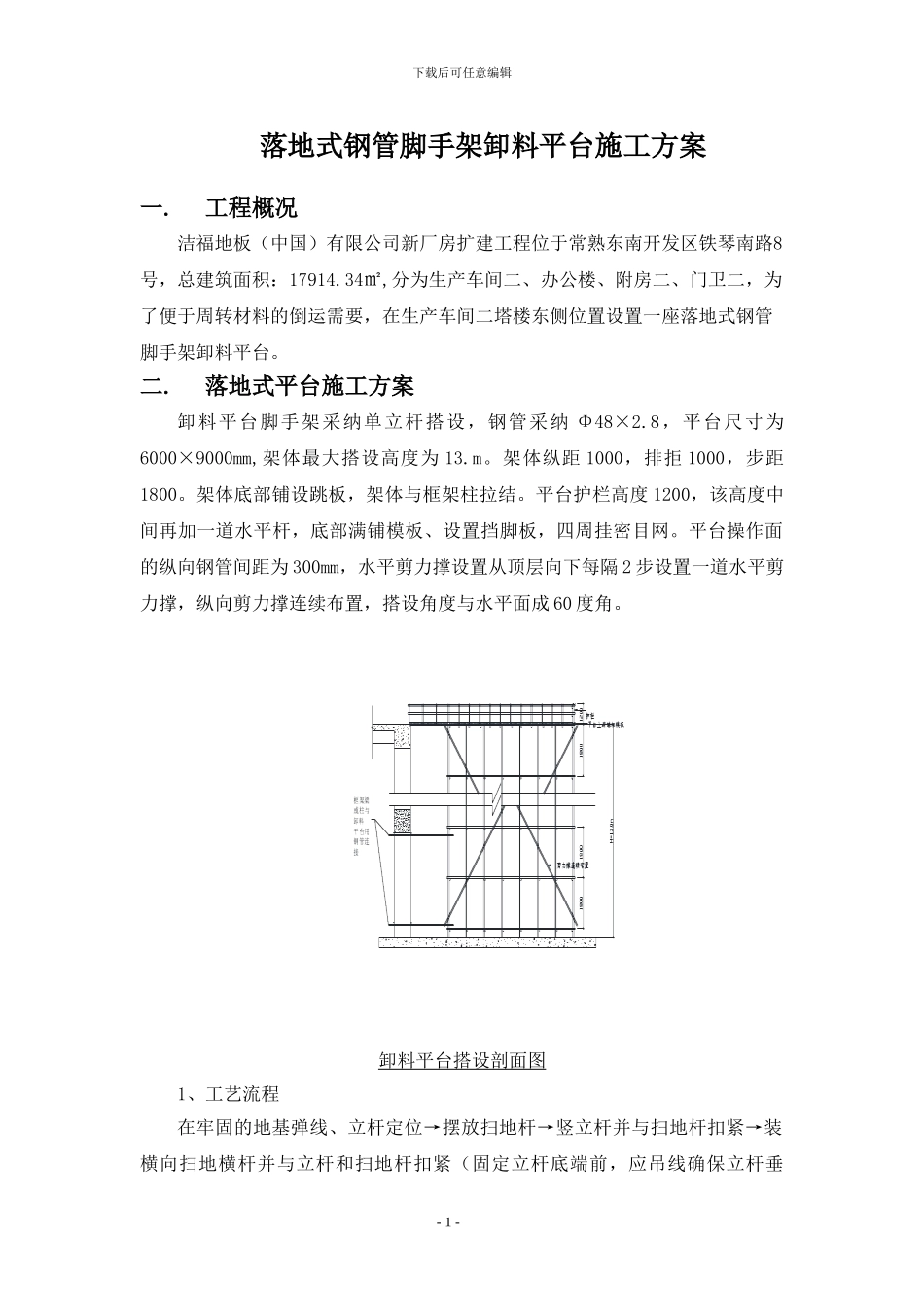

下载后可任意编辑落地式钢管脚手架卸料平台施工方案一.工程概况洁福地板（中国）有限公司新厂房扩建工程位于常熟东南开发区铁琴南路8号，总建筑面积：17914.34㎡,分为生产车间二、办公楼、附房二、门卫二，为了便于周转材料的倒运需要，在生产车间二塔楼东侧位置设置一座落地式钢管脚手架卸料平台。二.落地式平台施工方案卸料平台脚手架采纳单立杆搭设，钢管采纳 Φ48×2.8，平台尺寸为6000×9000mm,架体最大搭设高度为 13.m。架体纵距 1000，排拒 1000，步距1800。架体底部铺设跳板，架体与框架柱拉结。平台护栏高度 1200，该高度中间再加一道水平杆，底部满铺模板、设置挡脚板，四周挂密目网。平台操作面的纵向钢管间距为 300mm，水平剪力撑设置从顶层向下每隔 2 步设置一道水平剪力撑，纵向剪力撑连续布置，搭设角度与水平面成 60 度角。卸料平台搭设剖面图1、工艺流程在牢固的地基弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装横向扫地横杆并与立杆和扫地杆扣紧（固定立杆底端前，应吊线确保立杆垂- 1 -下载后可任意编辑直）→装设第一步纵、横向水平杆（与立杆扣接固定）→校正立杆垂直和水平使其符合要求，按 40～60N.m 力拧紧扣件螺栓→安装第二步纵、横水平杆→加设临时斜撑杆（加抛撑）→安第三、四步纵横杆→接立杆→加立剪刀撑→装设作业层间横杆→铺设脚手板、绑扎防护及挡脚板、挂立安全网。2、开始搭设前，单位工程负责人应按有关规定向架设人员进行技术交底。3、清除搭设场地杂物，平整搭设场地，并使排水畅通。4、卸料平台必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。5、在卸料平台入口处设置平台限荷标志，不允许在其上堆放集中荷载过长时间。卸料平台总限荷为 1.2T。6、底座安放应符合下列规定：①、底座、垫板均应准确地安放在定位线上；②、垫板宜采纳长度不少于 2 跨、厚度不小于 50mm 的木垫板，也可采纳槽钢。7、立杆搭设应符合下列规定：①、相邻立杆的对接扣件不得在同一高度内，错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的 1/3；②、开始搭设立杆时，卸料平台的每一个立面至少应设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；③、当搭设至有连墙件的构造时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件；④、顶层立杆接长如采纳搭接，搭接长度不应小于 1m，应采纳不少于 2 个旋转扣件固定，端部扣件盖板的边...
