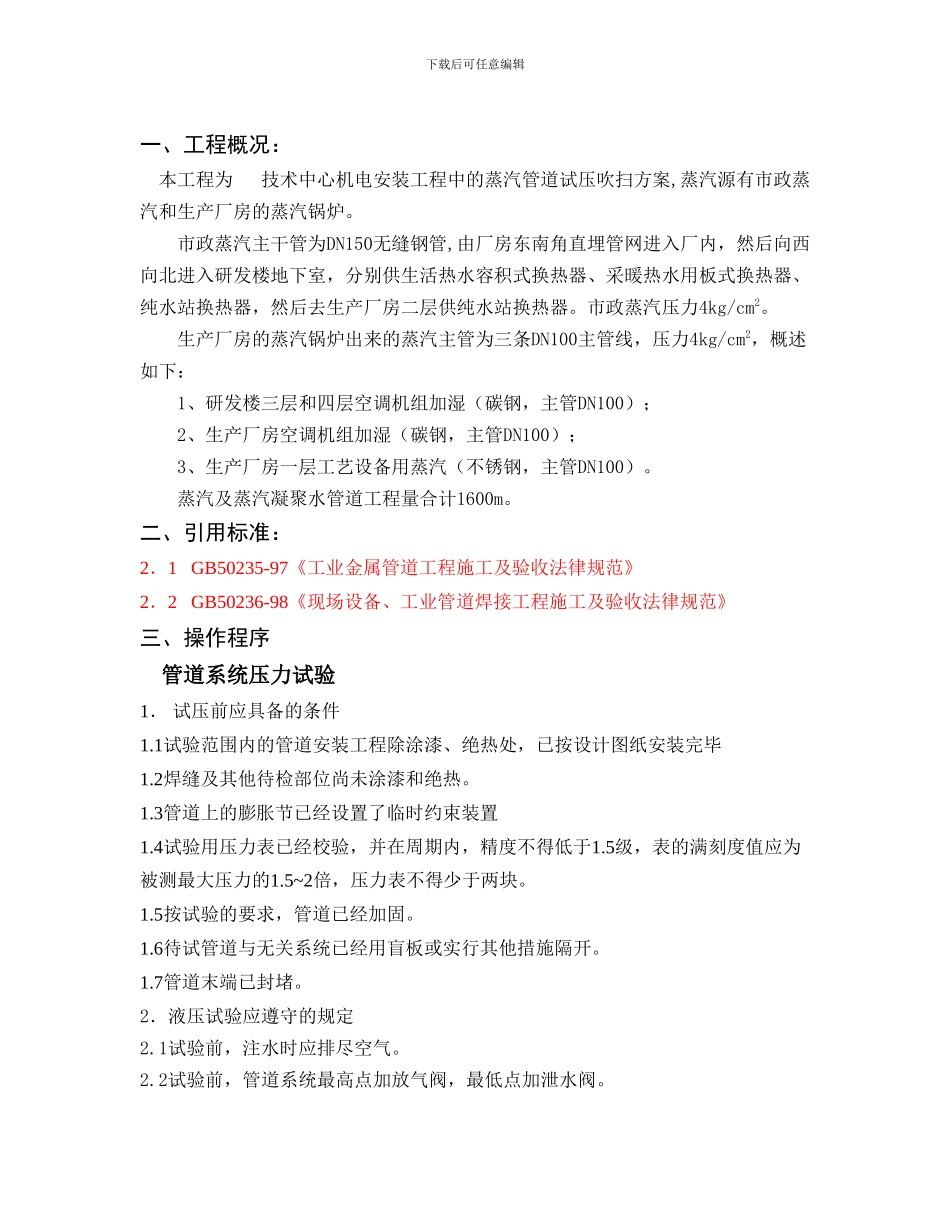

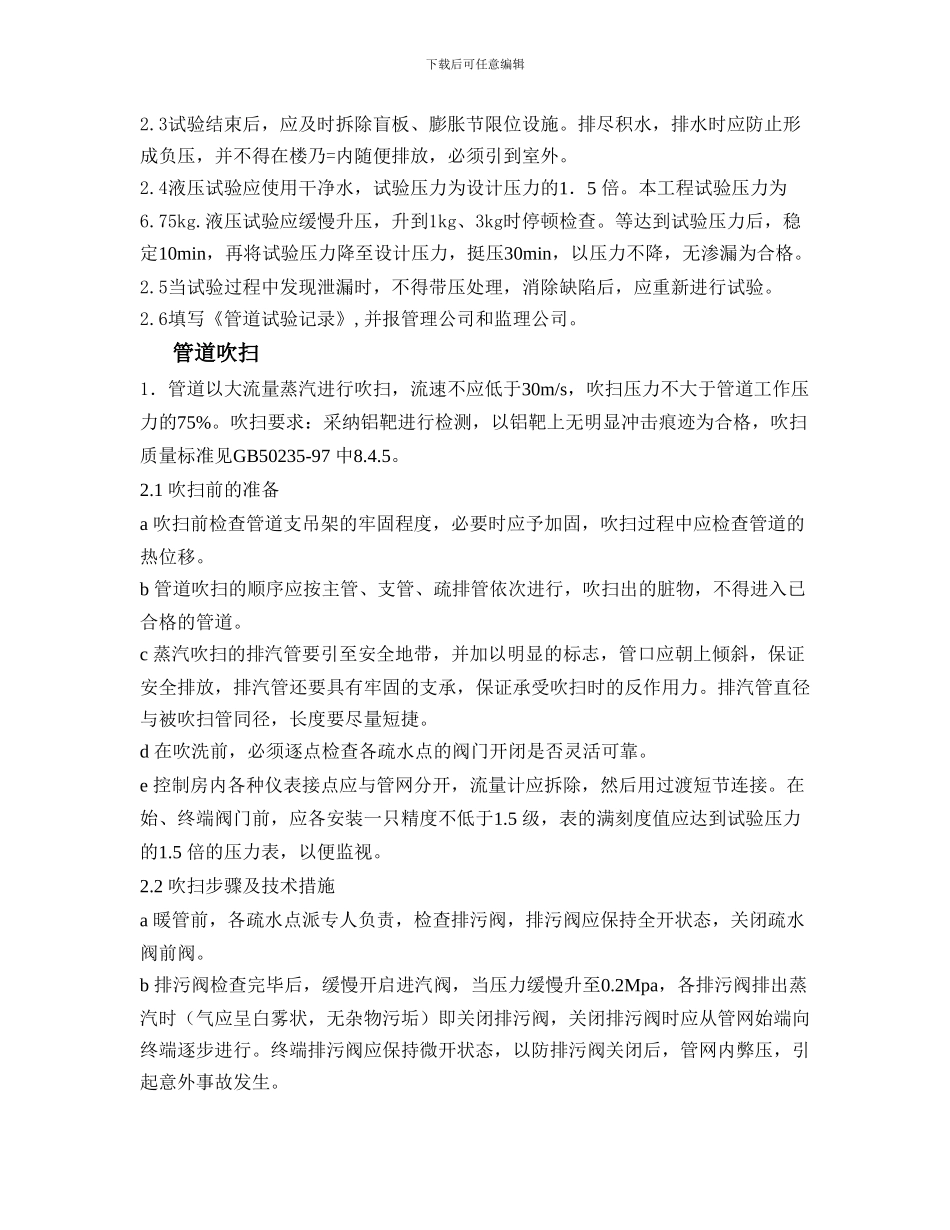

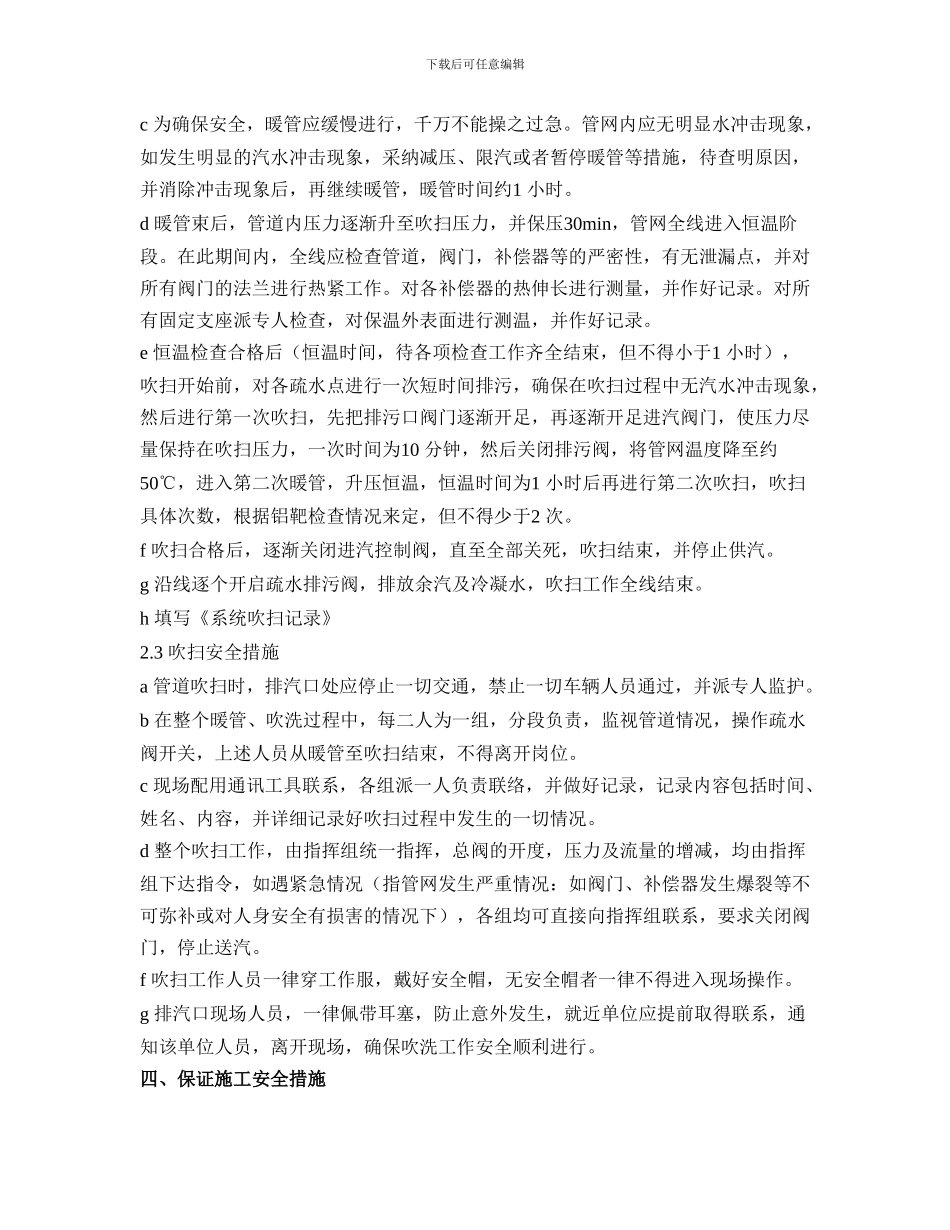

下载后可任意编辑一、工程概况: 本工程为 技术中心机电安装工程中的蒸汽管道试压吹扫方案,蒸汽源有市政蒸汽和生产厂房的蒸汽锅炉。 市政蒸汽主干管为DN150无缝钢管,由厂房东南角直埋管网进入厂内,然后向西向北进入研发楼地下室,分别供生活热水容积式换热器、采暖热水用板式换热器、纯水站换热器,然后去生产厂房二层供纯水站换热器。市政蒸汽压力4kg/cm2。生产厂房的蒸汽锅炉出来的蒸汽主管为三条DN100主管线,压力4kg/cm2,概述如下:1、研发楼三层和四层空调机组加湿(碳钢,主管DN100);2、生产厂房空调机组加湿(碳钢,主管DN100);3、生产厂房一层工艺设备用蒸汽(不锈钢,主管DN100)。蒸汽及蒸汽凝聚水管道工程量合计1600m。二、引用标准:2.1 GB50235-97《工业金属管道工程施工及验收法律规范》2.2 GB50236-98《现场设备、工业管道焊接工程施工及验收法律规范》三、操作程序 管道系统压力试验1. 试压前应具备的条件1.1试验范围内的管道安装工程除涂漆、绝热处,已按设计图纸安装完毕1.2焊缝及其他待检部位尚未涂漆和绝热。1.3管道上的膨胀节已经设置了临时约束装置1.4试验用压力表已经校验,并在周期内,精度不得低于1.5级,表的满刻度值应为被测最大压力的1.5~2倍,压力表不得少于两块。1.5按试验的要求,管道已经加固。1.6待试管道与无关系统已经用盲板或实行其他措施隔开。1.7管道末端已封堵。2.液压试验应遵守的规定2.1试验前,注水时应排尽空气。2.2试验前,管道系统最高点加放气阀,最低点加泄水阀。下载后可任意编辑2.3试验结束后,应及时拆除盲板、膨胀节限位设施。排尽积水,排水时应防止形成负压,并不得在楼乃=内随便排放,必须引到室外。2.4液压试验应使用干净水,试验压力为设计压力的1.5 倍。本工程试验压力为6.75kg.液压试验应缓慢升压,升到1kg、3kg时停顿检查。等达到试验压力后,稳定10min,再将试验压力降至设计压力,挺压30min,以压力不降,无渗漏为合格。2.5当试验过程中发现泄漏时,不得带压处理,消除缺陷后,应重新进行试验。2.6填写《管道试验记录》,并报管理公司和监理公司。 管道吹扫1.管道以大流量蒸汽进行吹扫,流速不应低于30m/s,吹扫压力不大于管道工作压力的75%。吹扫要求:采纳铝靶进行检测,以铝靶上无明显冲击痕迹为合格,吹扫质量标准见GB50235-97 中8.4.5。2.1 吹扫前的准备a 吹扫前检查管道支吊架的牢固程度,必要时应予加固,吹扫过程中应检查管道的热位移。b 管道吹扫...
