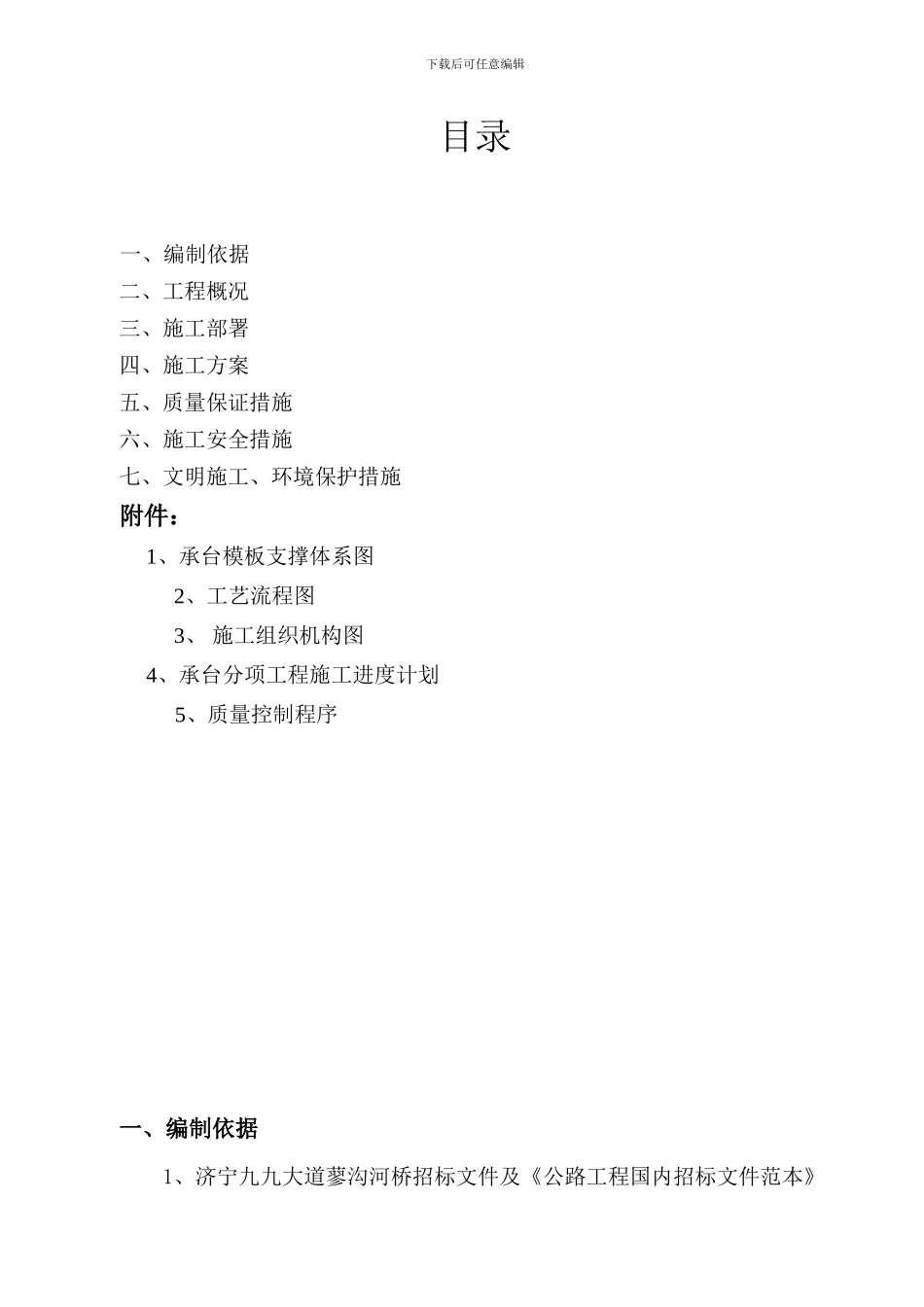

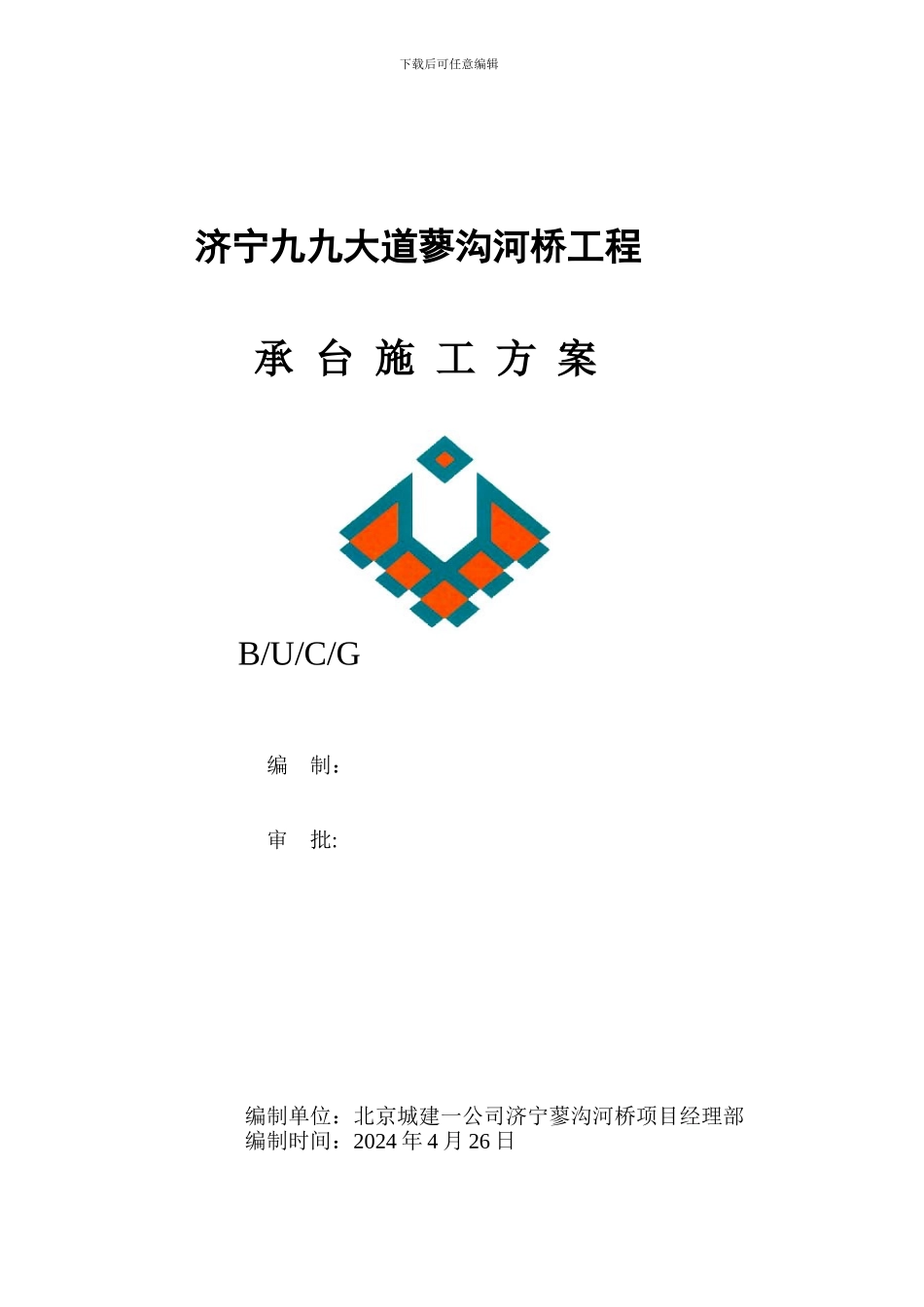

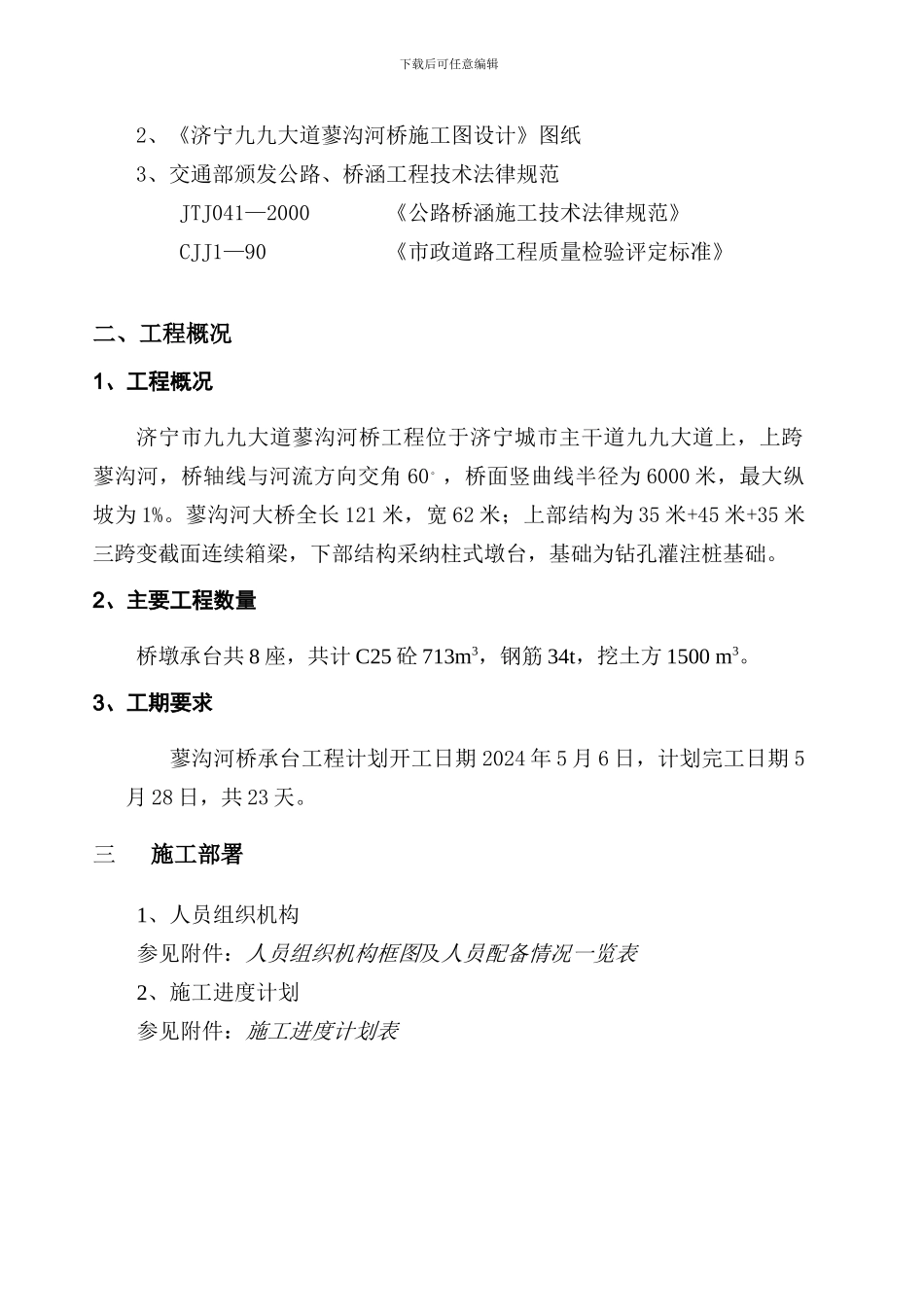

下载后可任意编辑济宁九九大道蓼沟河桥工程承 台 施 工 方 案 B/U/C/G 编 制：审 批:编制单位：北京城建一公司济宁蓼沟河桥项目经理部编制时间：2024 年 4 月 26 日下载后可任意编辑目录一、编制依据二、工程概况三、施工部署四、施工方案五、质量保证措施六、施工安全措施七、文明施工、环境保护措施附件： 1、承台模板支撑体系图2、工艺流程图3、 施工组织机构图 4、承台分项工程施工进度计划5、质量控制程序 一、编制依据1、济宁九九大道蓼沟河桥招标文件及《公路工程国内招标文件范本》下载后可任意编辑2、《济宁九九大道蓼沟河桥施工图设计》图纸3、交通部颁发公路、桥涵工程技术法律规范JTJ041—2000 《公路桥涵施工技术法律规范》CJJ1—90 《市政道路工程质量检验评定标准》二、工程概况1、工程概况济宁市九九大道蓼沟河桥工程位于济宁城市主干道九九大道上，上跨蓼沟河，桥轴线与河流方向交角 60
，桥面竖曲线半径为 6000 米，最大纵坡为 1%
蓼沟河大桥全长 121 米，宽 62 米；上部结构为 35 米+45 米+35 米三跨变截面连续箱梁，下部结构采纳柱式墩台，基础为钻孔灌注桩基础
2、主要工程数量桥墩承台共 8 座，共计 C25 砼 713m3，钢筋 34t，挖土方 1500 m3
3、工期要求蓼沟河桥承台工程计划开工日期 2024 年 5 月 6 日，计划完工日期 5月 28 日，共 23 天
三 施工部署1、人员组织机构参见附件：人员组织机构框图及人员配备情况一览表2、施工进度计划参见附件：施工进度计划表下载后可任意编辑四、 施工方案1、施工工艺流程测量放线→承台基坑开挖→凿桩头→垫层→钢筋绑扎→支模板→浇筑砼→拆模→回填2、施工方法1）测量放线复测桩位控制点无误后，测设承台控制桩和高程桩，用白灰画出上口开挖线
2）承台基坑的开挖根据图纸和现场的地质情况
