薛焦二期安装施工方案VIP免费

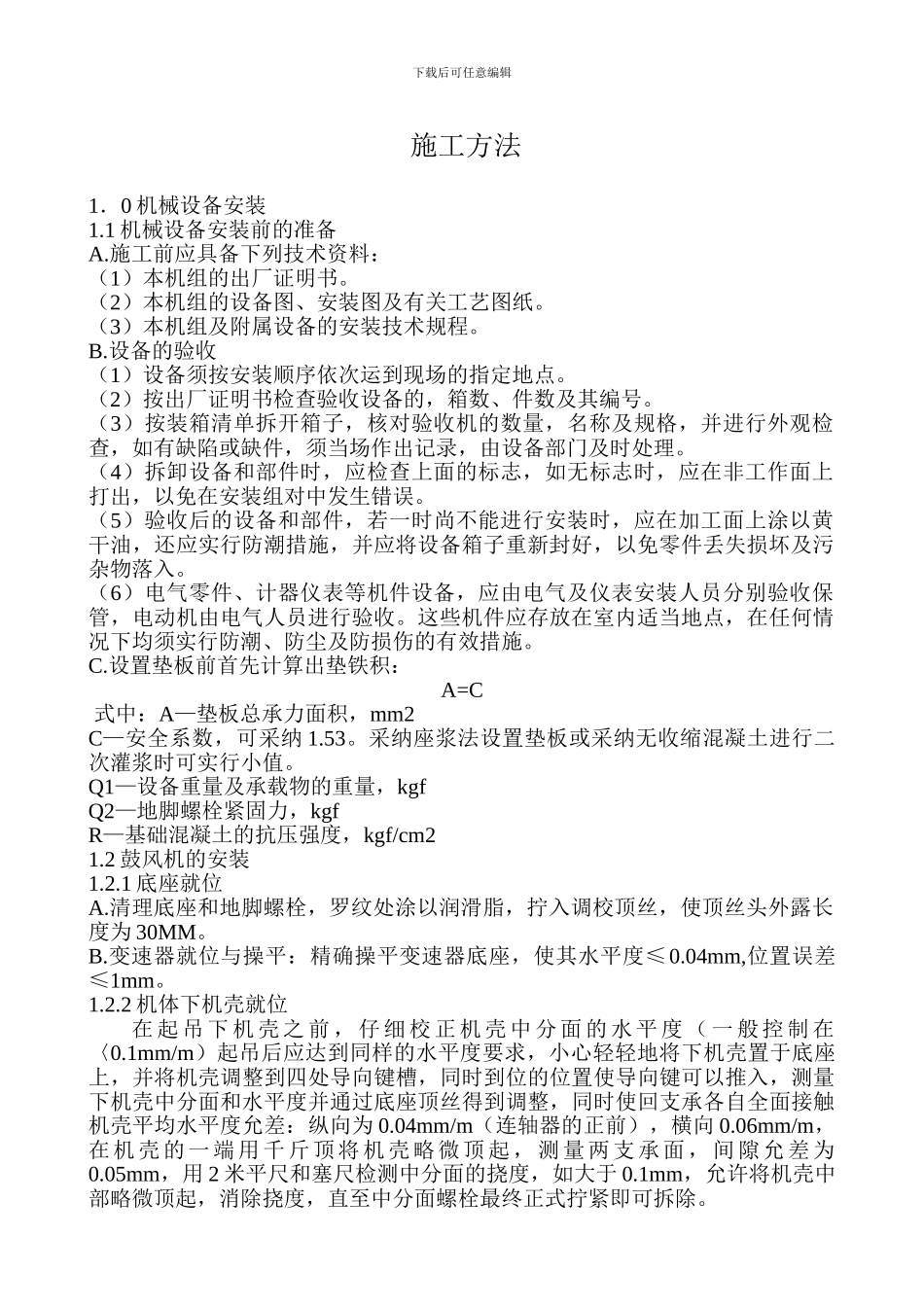

下载后可任意编辑 施工方法1．0 机械设备安装1.1 机械设备安装前的准备A.施工前应具备下列技术资料：（1）本机组的出厂证明书。（2）本机组的设备图、安装图及有关工艺图纸。（3）本机组及附属设备的安装技术规程。B.设备的验收（1）设备须按安装顺序依次运到现场的指定地点。（2）按出厂证明书检查验收设备的，箱数、件数及其编号。（3）按装箱清单拆开箱子，核对验收机的数量，名称及规格，并进行外观检查，如有缺陷或缺件，须当场作出记录，由设备部门及时处理。（4）拆卸设备和部件时，应检查上面的标志，如无标志时，应在非工作面上打出，以免在安装组对中发生错误。（5）验收后的设备和部件，若一时尚不能进行安装时，应在加工面上涂以黄干油，还应实行防潮措施，并应将设备箱子重新封好，以免零件丢失损坏及污杂物落入。（6）电气零件、计器仪表等机件设备，应由电气及仪表安装人员分别验收保管，电动机由电气人员进行验收。这些机件应存放在室内适当地点，在任何情况下均须实行防潮、防尘及防损伤的有效措施。C.设置垫板前首先计算出垫铁积：A=C 式中：A—垫板总承力面积，mm2C—安全系数，可采纳 1.53。采纳座浆法设置垫板或采纳无收缩混凝土进行二次灌浆时可实行小值。Q1—设备重量及承载物的重量，kgfQ2—地脚螺栓紧固力，kgfR—基础混凝土的抗压强度，kgf/cm21.2 鼓风机的安装1.2.1 底座就位A.清理底座和地脚螺栓，罗纹处涂以润滑脂，拧入调校顶丝，使顶丝头外露长度为 30MM。B.变速器就位与操平：精确操平变速器底座，使其水平度≤0.04mm,位置误差≤1mm。1.2.2 机体下机壳就位在 起 吊 下 机 壳 之 前 ， 仔 细 校 正 机 壳 中 分 面 的 水 平 度 （ 一 般 控 制 在〈0.1mm/m）起吊后应达到同样的水平度要求，小心轻轻地将下机壳置于底座上，并将机壳调整到四处导向键槽，同时到位的位置使导向键可以推入，测量下机壳中分面和水平度并通过底座顶丝得到调整，同时使回支承各自全面接触机壳平均水平度允差：纵向为 0.04mm/m（连轴器的正前），横向 0.06mm/m，在机壳的一 端用千斤 顶将机壳 略微 顶起， 测 量两支 承面， 间隙允 差为0.05mm，用 2 米平尺和塞尺检测中分面的挠度，如大于 0.1mm，允许将机壳中部略微顶起，消除挠度，直至中分面螺栓最终正式拧紧即可拆除。下载后可任意编辑1.2.3 安装机体定子转子各件安装叶片承缸、调节缸、连接缸的传动板，安装叶片承缸时，应例专用...
