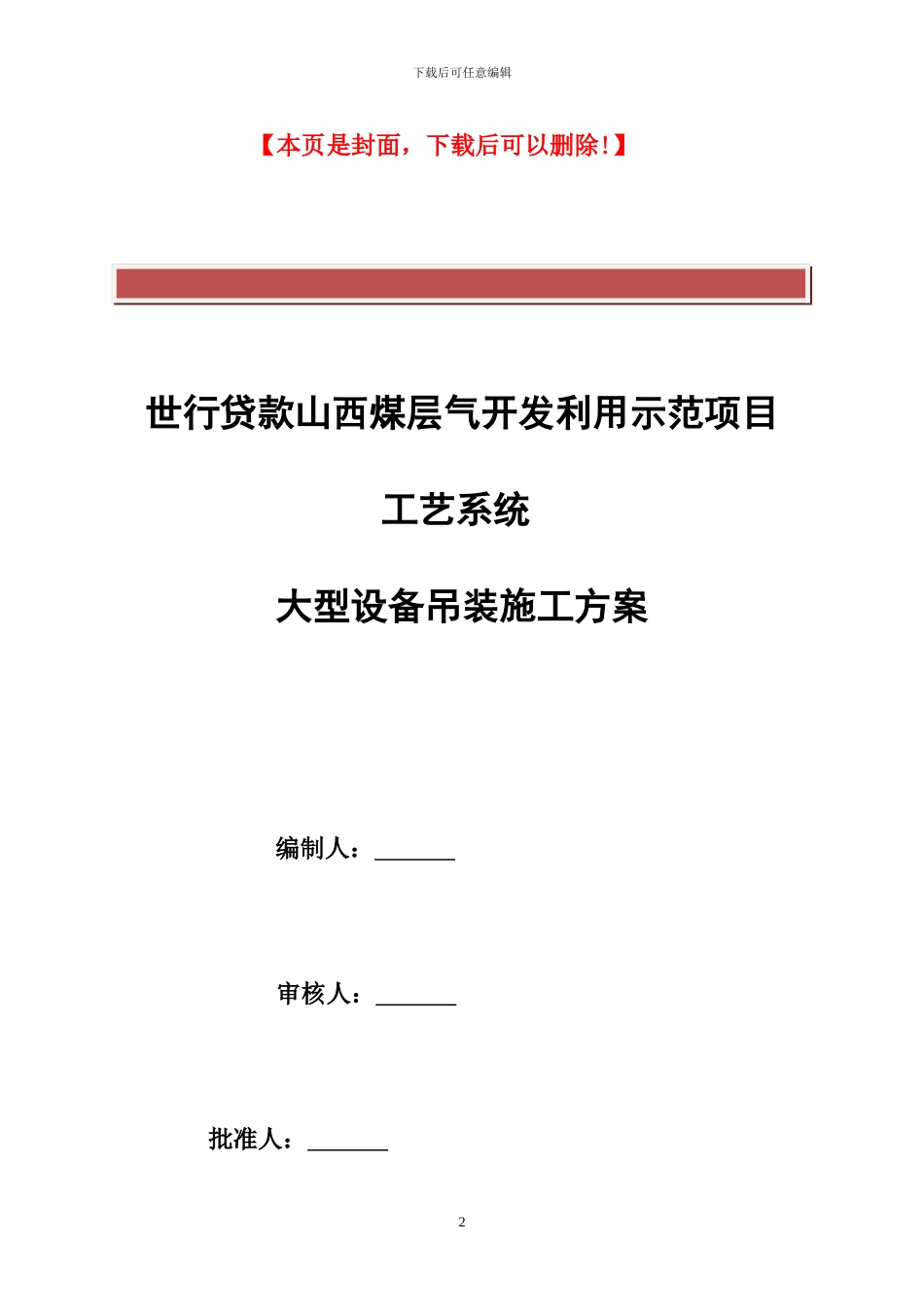

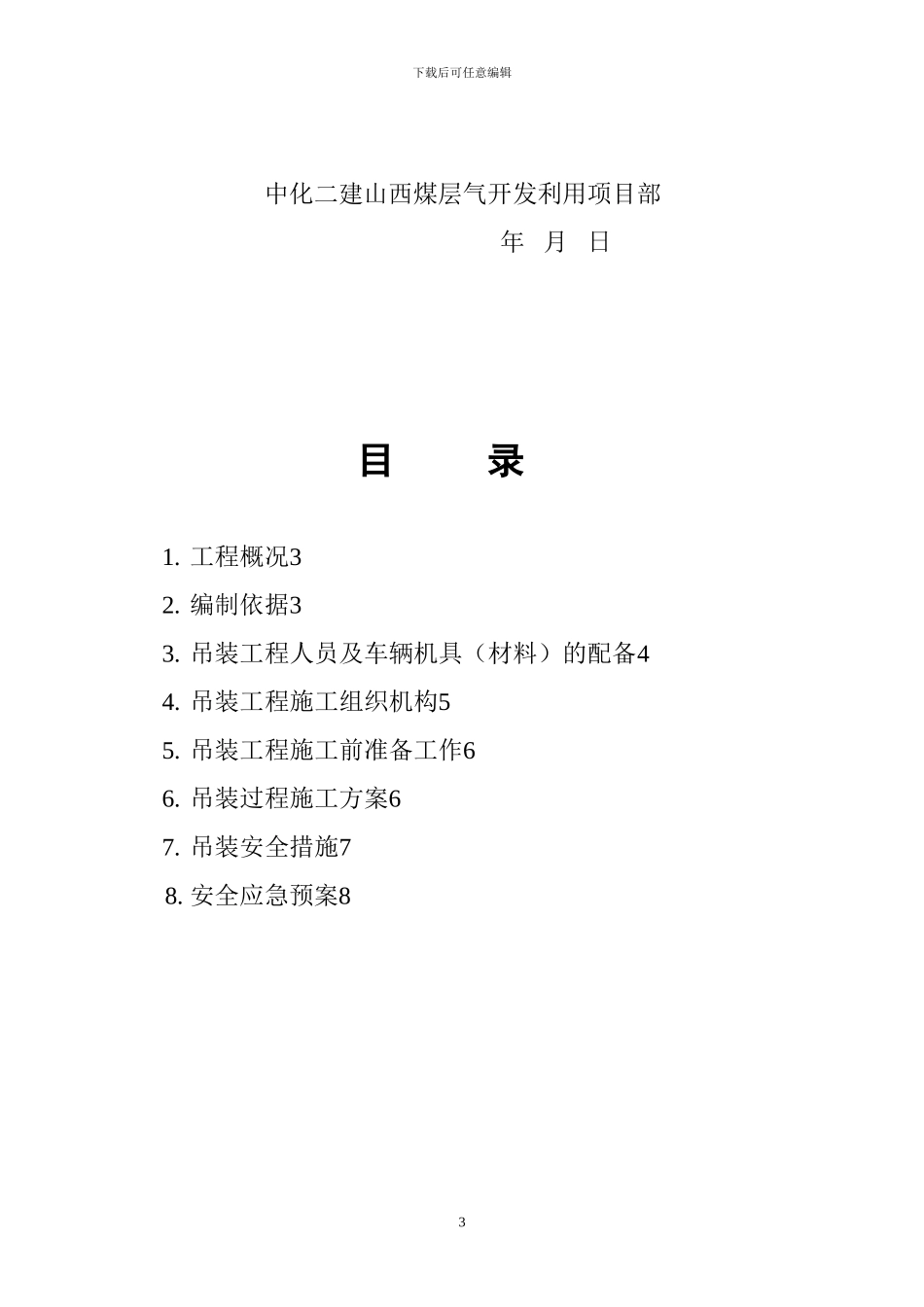

精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】世行贷款山西煤层气开发利用示范项目工艺系统大型设备吊装施工方案编制人： 审核人： 批准人： 2下载后可任意编辑中化二建山西煤层气开发利用项目部年 月 日 目 录1. 工程概况32. 编制依据33. 吊装工程人员及车辆机具（材料）的配备44. 吊装工程施工组织机构55. 吊装工程施工前准备工作66. 吊装过程施工方案67. 吊装安全措施78. 安全应急预案83下载后可任意编辑1 工程概况1.1.氮气压缩机 1 台，单重 60.7T；氮压机空冷器 3 台，单重 28T,1.2 氮气压缩机位于装置区西南侧，该设备为由电机、耦合器、变速器、主机及底座五件设备组合而成。由设备厂家现场指导安装。该设备起吊高度为底部 6.5 米氮压机空冷器位于氮压机房南边，3 台并排排列。该设备起吊高度为 3 米。1.3. 由于吊装区周围的设备部分已经就位，现场作业空间不大，造成吊装就位十分困难，为此，必须要用科学安全的施工方法，才能够顺利完成本次吊装任务。1.4.本次吊装工程包括以下两个方面：第一是先将设备及与其吊装部位的障碍清除洁净，因现场交叉作业较多，设备吊装作业时应将与吊装作业无关人员疏散到作业区外。第二是设备立体就位，将设备就位后利用垫铁垫平后，4下载后可任意编辑把地脚螺栓拧紧。进行安装精准找正，即用经纬仪，水准仪做细部找平和校正垂直，最后再用灌浆料进行基础灌浆。1.5.吊装工程施工日期：由于该项工程需吊装的设备较多，进场后码放在临时堆放点。每种设备都包含二次运输吊装，故吊装作业共分二个时间段：（1）、运输吊装作业，自 2024 年 5 月 1 日至 5 月 20 日期间，每天早 7 时至晚 18 时。期间根据吊装不同设备设施将陆续分别动用 160T、50T 吊车各一台，还有其他车辆配合。运输吊装作业作为二次设备倒运计算相关费用。（2）、安装吊装作业，自 2024 年 5 月 1 日至 5 月 20 日期间，每天早 7 时至晚 18 时。期间根据吊装不同设备设施将陆续分别动用 160T、50T 吊车各一台，还有其他车辆配合。本部分费用需另外计算。2.编制依据2.1.《化工工程建设起重施工法律规范》HGJ201-19832.2.《起重吊运指挥信号》 GB5082-19852.3.《起重机械用钢丝绳检验及报废法律规范》GB/T59972-19862.4.《起重机械安全规程》 GB6067-19855下载后可任意编辑3 吊装工程人员及车辆机具（材料）的配备3....
