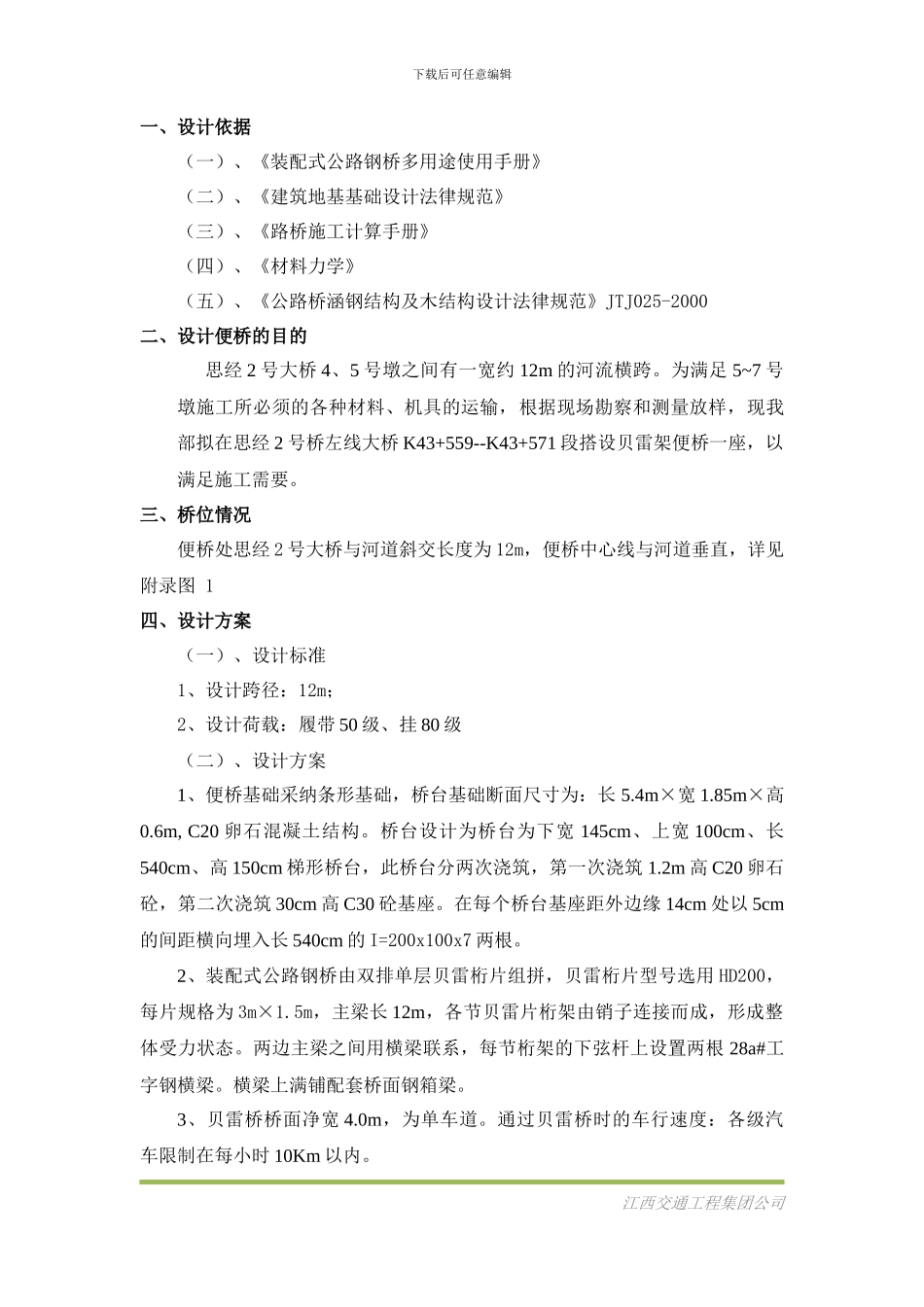

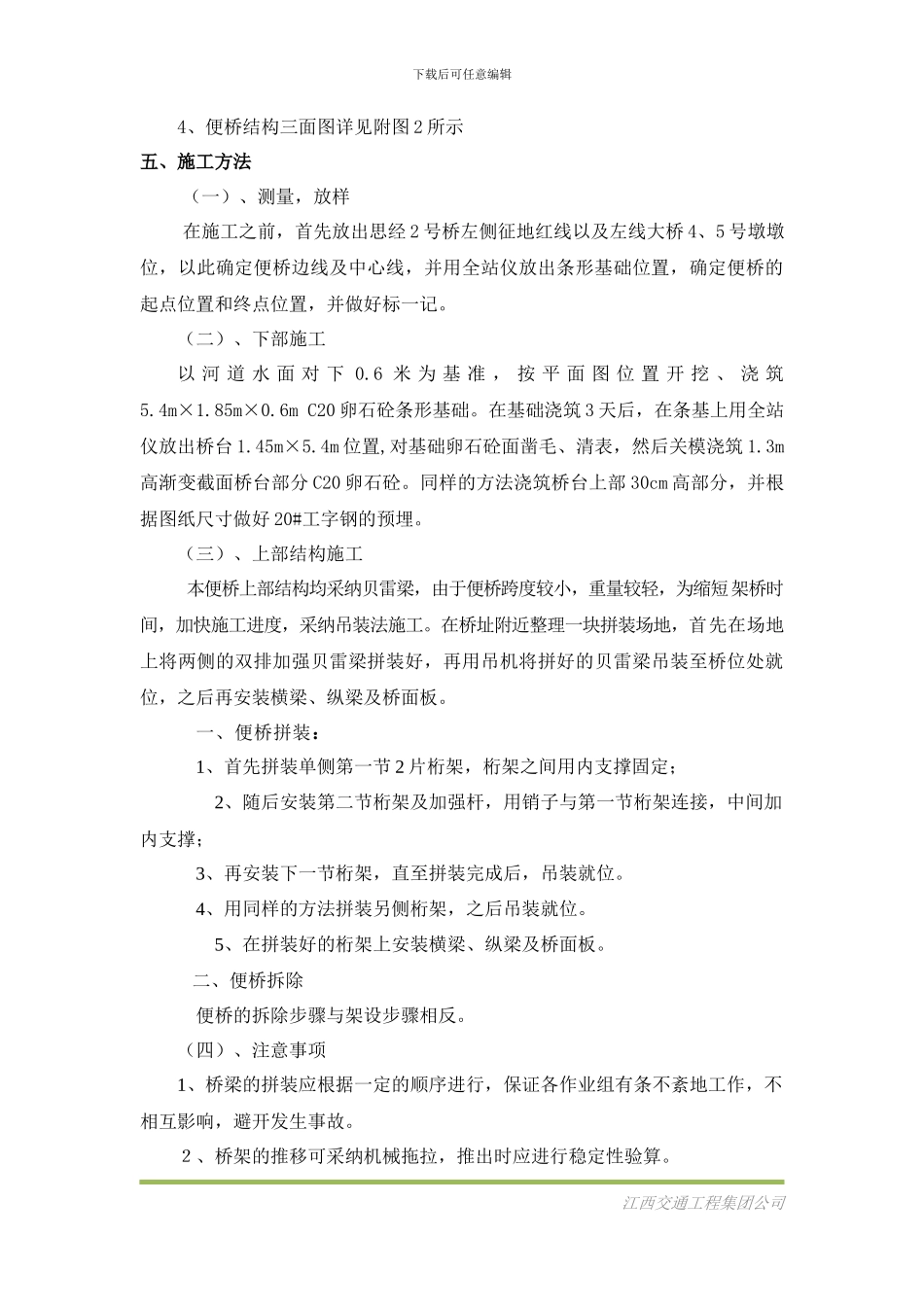

下载后可任意编辑思经 2 号桥贝雷梁便桥施工方案江西交通工程集团公司下载后可任意编辑一、设计依据（一）、《装配式公路钢桥多用途使用手册》（二）、《建筑地基基础设计法律规范》（三）、《路桥施工计算手册》（四）、《材料力学》（五）、《公路桥涵钢结构及木结构设计法律规范》JTJ025-2000二、设计便桥的目的思经 2 号大桥 4、5 号墩之间有一宽约 12m 的河流横跨。为满足 5~7 号墩施工所必须的各种材料、机具的运输，根据现场勘察和测量放样，现我部拟在思经 2 号桥左线大桥 K43+559--K43+571 段搭设贝雷架便桥一座，以满足施工需要。三、桥位情况便桥处思经 2 号大桥与河道斜交长度为 12m，便桥中心线与河道垂直，详见附录图 1四、设计方案（一）、设计标准1、设计跨径：12m；2、设计荷载：履带 50 级、挂 80 级（二）、设计方案1、便桥基础采纳条形基础，桥台基础断面尺寸为：长 5.4m×宽 1.85m×高0.6m, C20 卵石混凝土结构。桥台设计为桥台为下宽 145cm、上宽 100cm、长540cm、高 150cm 梯形桥台，此桥台分两次浇筑，第一次浇筑 1.2m 高 C20 卵石砼，第二次浇筑 30cm 高 C30 砼基座。在每个桥台基座距外边缘 14cm 处以 5cm的间距横向埋入长 540cm 的 I=200x100x7 两根。2、装配式公路钢桥由双排单层贝雷桁片组拼，贝雷桁片型号选用 HD200，每片规格为 3m×1.5m，主梁长 12m，各节贝雷片桁架由销子连接而成，形成整体受力状态。两边主梁之间用横梁联系，每节桁架的下弦杆上设置两根 28a#工字钢横梁。横梁上满铺配套桥面钢箱梁。3、贝雷桥桥面净宽 4.0m，为单车道。通过贝雷桥时的车行速度：各级汽车限制在每小时 10Km 以内。江西交通工程集团公司下载后可任意编辑4、便桥结构三面图详见附图 2 所示五、施工方法（一）、测量，放样在施工之前，首先放出思经 2 号桥左侧征地红线以及左线大桥 4、5 号墩墩位，以此确定便桥边线及中心线，并用全站仪放出条形基础位置，确定便桥的起点位置和终点位置，并做好标一记。（二）、下部施工以 河 道 水 面 对 下 0.6 米 为 基 准 ， 按 平 面 图 位 置 开 挖 、 浇 筑5.4m×1.85m×0.6m C20 卵石砼条形基础。在基础浇筑 3 天后，在条基上用全站仪放出桥台 1.45m×5.4m 位置,对基础卵石砼面凿毛、清表，然后关模浇筑 1.3m高渐变截面桥台部分 C20 卵石砼。同样的方法浇筑桥台上部 30cm 高部分，并根据图...
