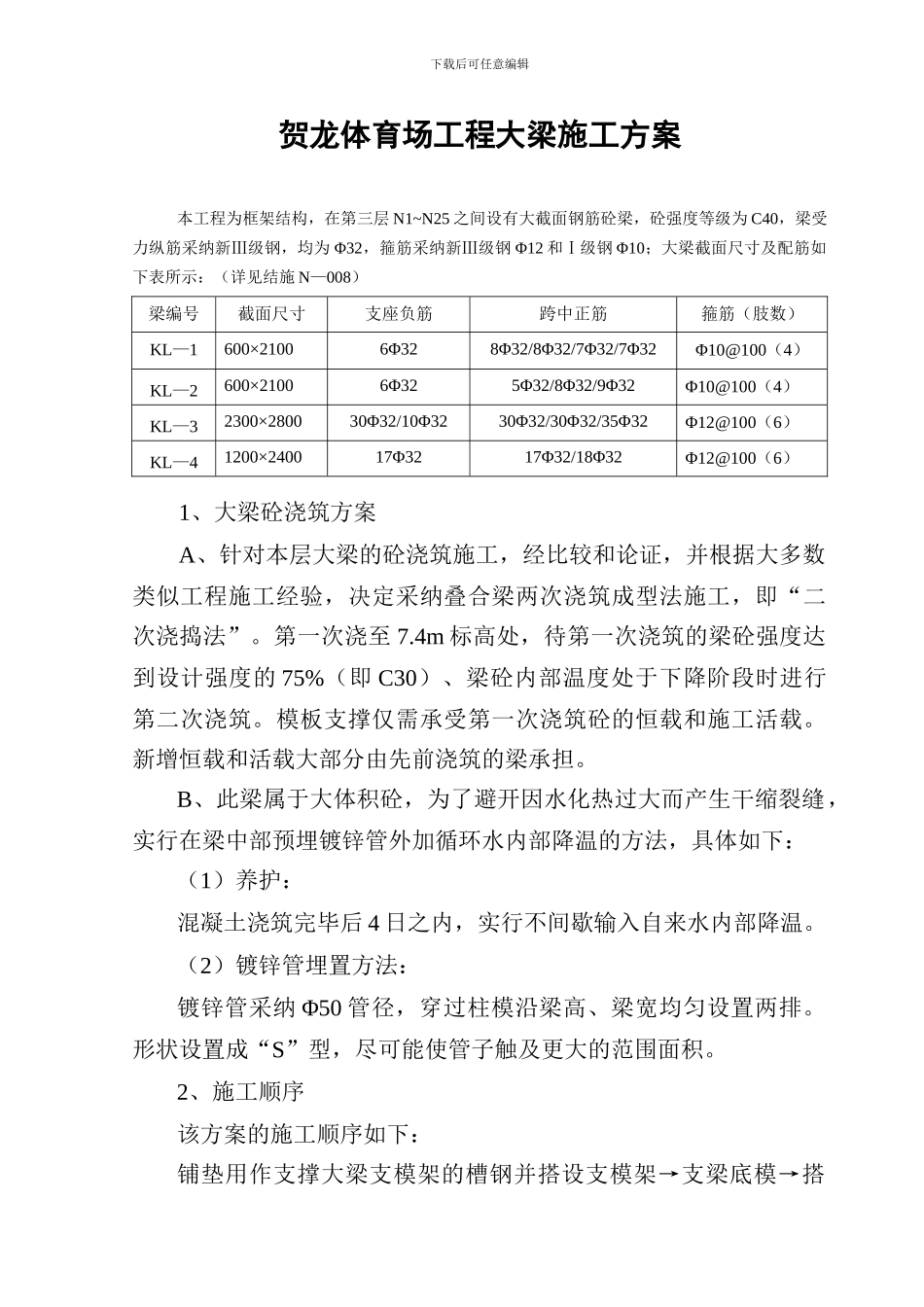

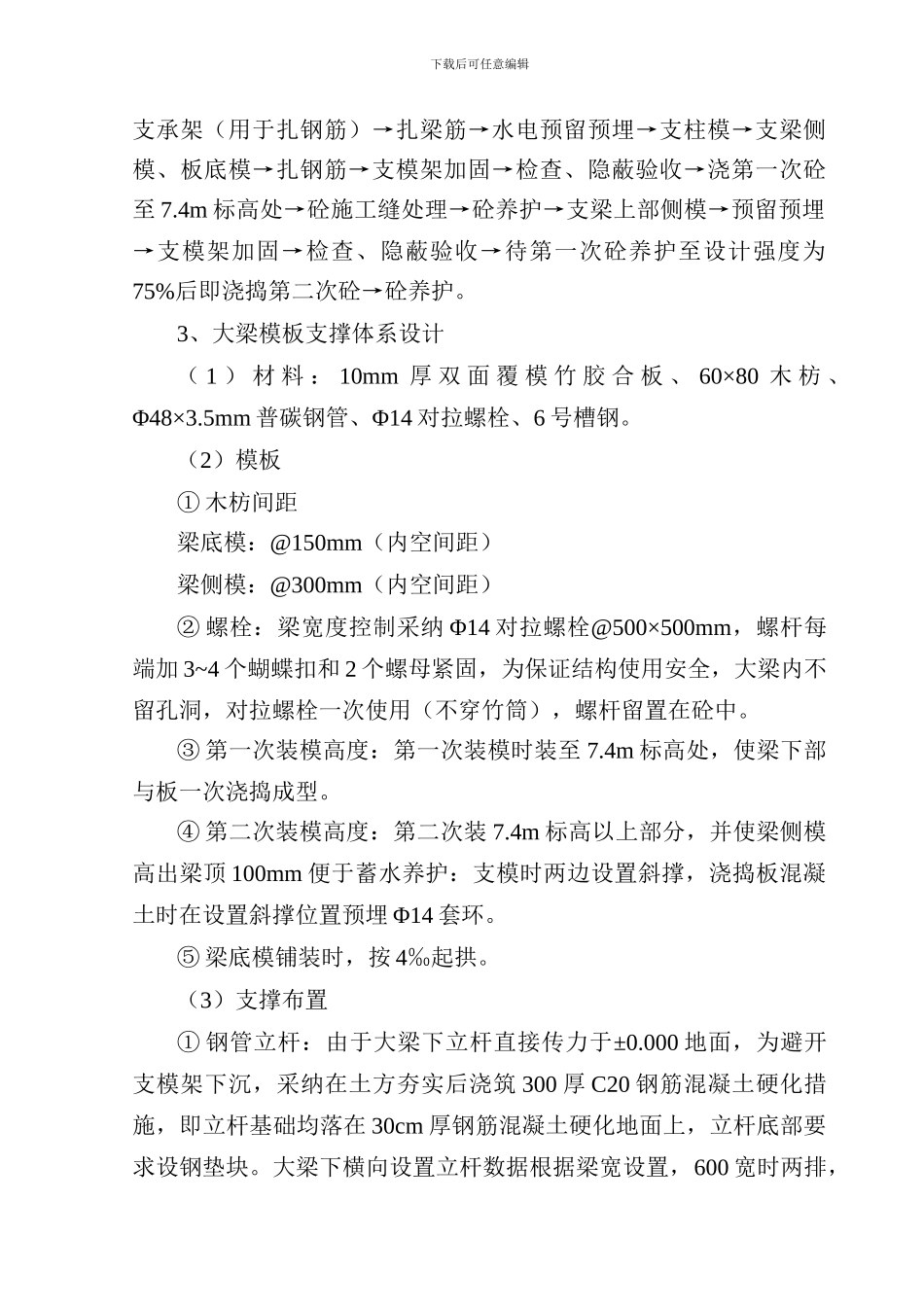

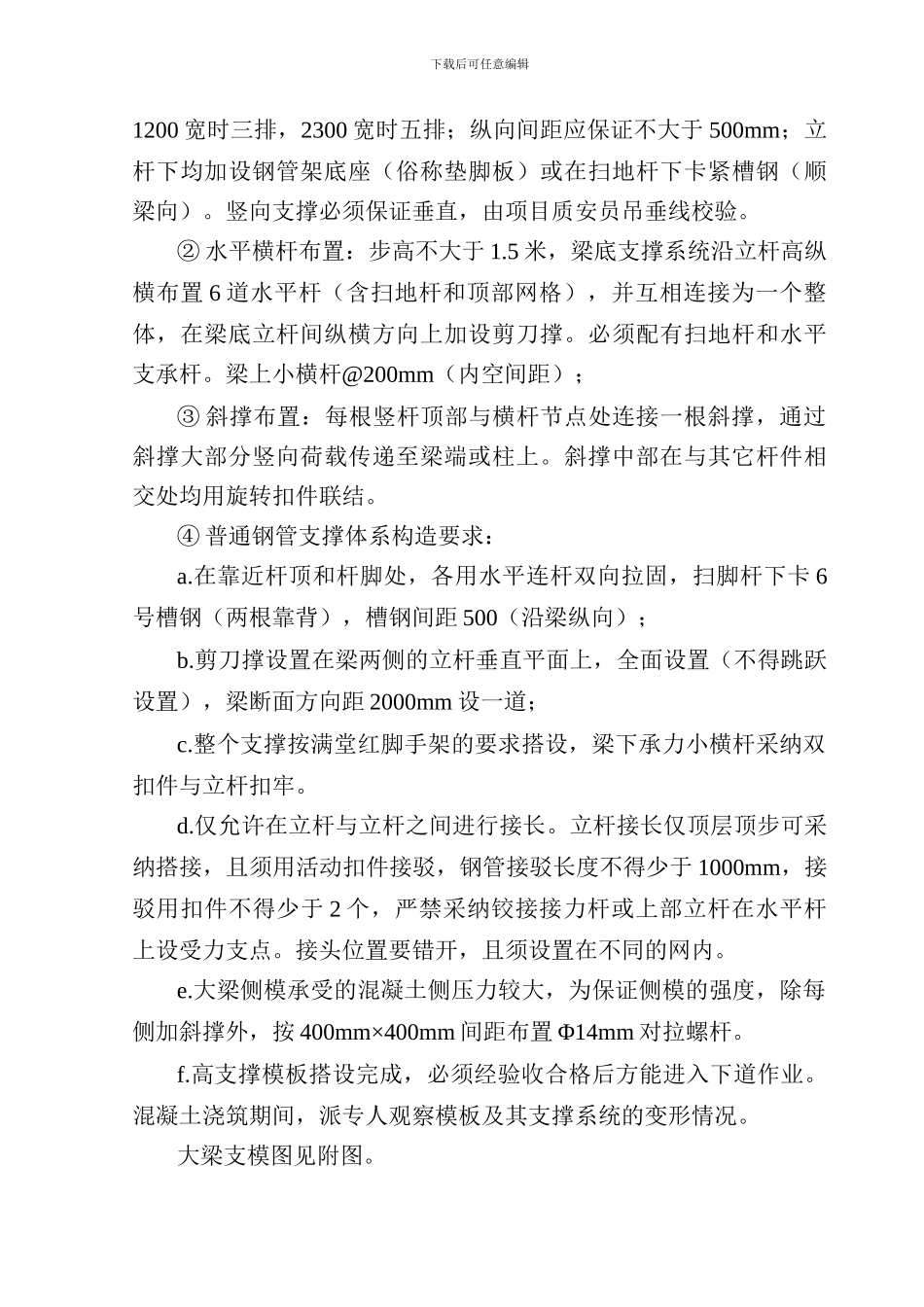

贺龙体育场工程大梁施工方案VIP免费

下载后可任意编辑贺龙体育场工程大梁施工方案本工程为框架结构，在第三层 N1~N25 之间设有大截面钢筋砼梁，砼强度等级为 C40，梁受力纵筋采纳新Ⅲ级钢，均为 Φ32，箍筋采纳新Ⅲ级钢 Φ12 和Ⅰ级钢 Φ10；大梁截面尺寸及配筋如下表所示：（详见结施 N—008）梁编号截面尺寸支座负筋跨中正筋箍筋（肢数）KL—1600×21006Φ328Φ32/8Φ32/7Φ32/7Φ32Φ10@100（4）KL—2600×21006Φ325Φ32/8Φ32/9Φ32Φ10@100（4）KL—32300×280030Φ32/10Φ3230Φ32/30Φ32/35Φ32Φ12@100（6）KL—41200×240017Φ3217Φ32/18Φ32Φ12@100（6）1、大梁砼浇筑方案A、针对本层大梁的砼浇筑施工，经比较和论证，并根据大多数类似工程施工经验，决定采纳叠合梁两次浇筑成型法施工，即“二次浇捣法”。第一次浇至 7.4m 标高处，待第一次浇筑的梁砼强度达到设计强度的 75%（即 C30）、梁砼内部温度处于下降阶段时进行第二次浇筑。模板支撑仅需承受第一次浇筑砼的恒载和施工活载。新增恒载和活载大部分由先前浇筑的梁承担。B、此梁属于大体积砼，为了避开因水化热过大而产生干缩裂缝，实行在梁中部预埋镀锌管外加循环水内部降温的方法，具体如下：（1）养护：混凝土浇筑完毕后 4 日之内，实行不间歇输入自来水内部降温。（2）镀锌管埋置方法：镀锌管采纳 Φ50 管径，穿过柱模沿梁高、梁宽均匀设置两排。形状设置成“S”型，尽可能使管子触及更大的范围面积。2、施工顺序该方案的施工顺序如下：铺垫用作支撑大梁支模架的槽钢并搭设支模架→支梁底模→搭下载后可任意编辑支承架（用于扎钢筋）→扎梁筋→水电预留预埋→支柱模→支梁侧模、板底模→扎钢筋→支模架加固→检查、隐蔽验收→浇第一次砼至 7.4m 标高处→砼施工缝处理→砼养护→支梁上部侧模→预留预埋→支模架加固→检查、隐蔽验收→待第一次砼养护至设计强度为75%后即浇捣第二次砼→砼养护。3、大梁模板支撑体系设计（ 1 ） 材 料 ： 10mm 厚 双 面 覆 模 竹 胶 合 板 、 60×80 木 枋 、Φ48×3.5mm 普碳钢管、Φ14 对拉螺栓、6 号槽钢。（2）模板① 木枋间距梁底模：@150mm（内空间距）梁侧模：@300mm（内空间距）② 螺栓：梁宽度控制采纳 Φ14 对拉螺栓@500×500mm，螺杆每端加 3~4 个蝴蝶扣和 2 个螺母紧固，为保证结构使用安全，大梁内不留孔洞，对拉螺栓一次使用（不穿竹筒），螺杆留置在砼中。③ 第一次装模高度：第一次装模时装至 7.4m 标高处，...
