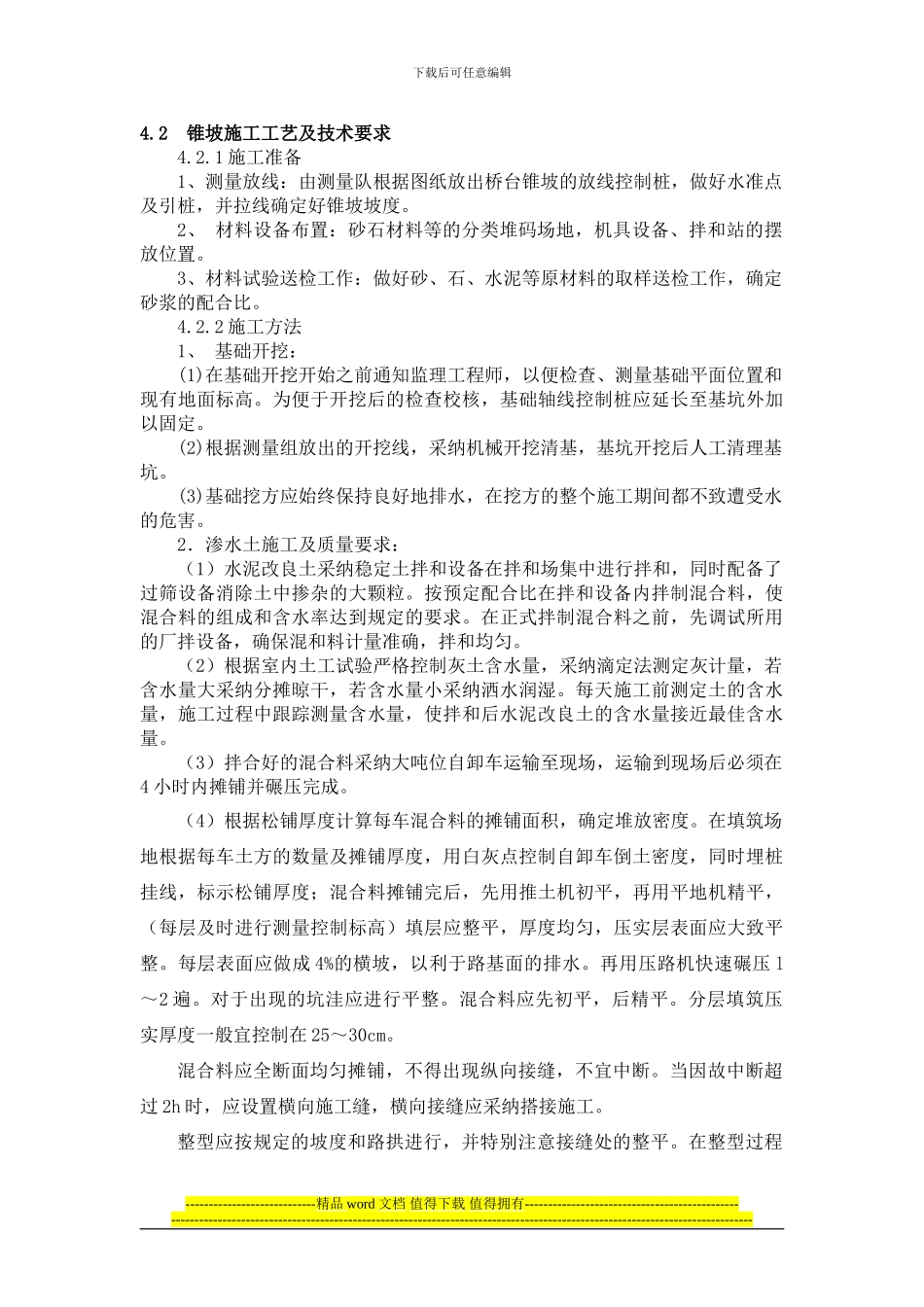

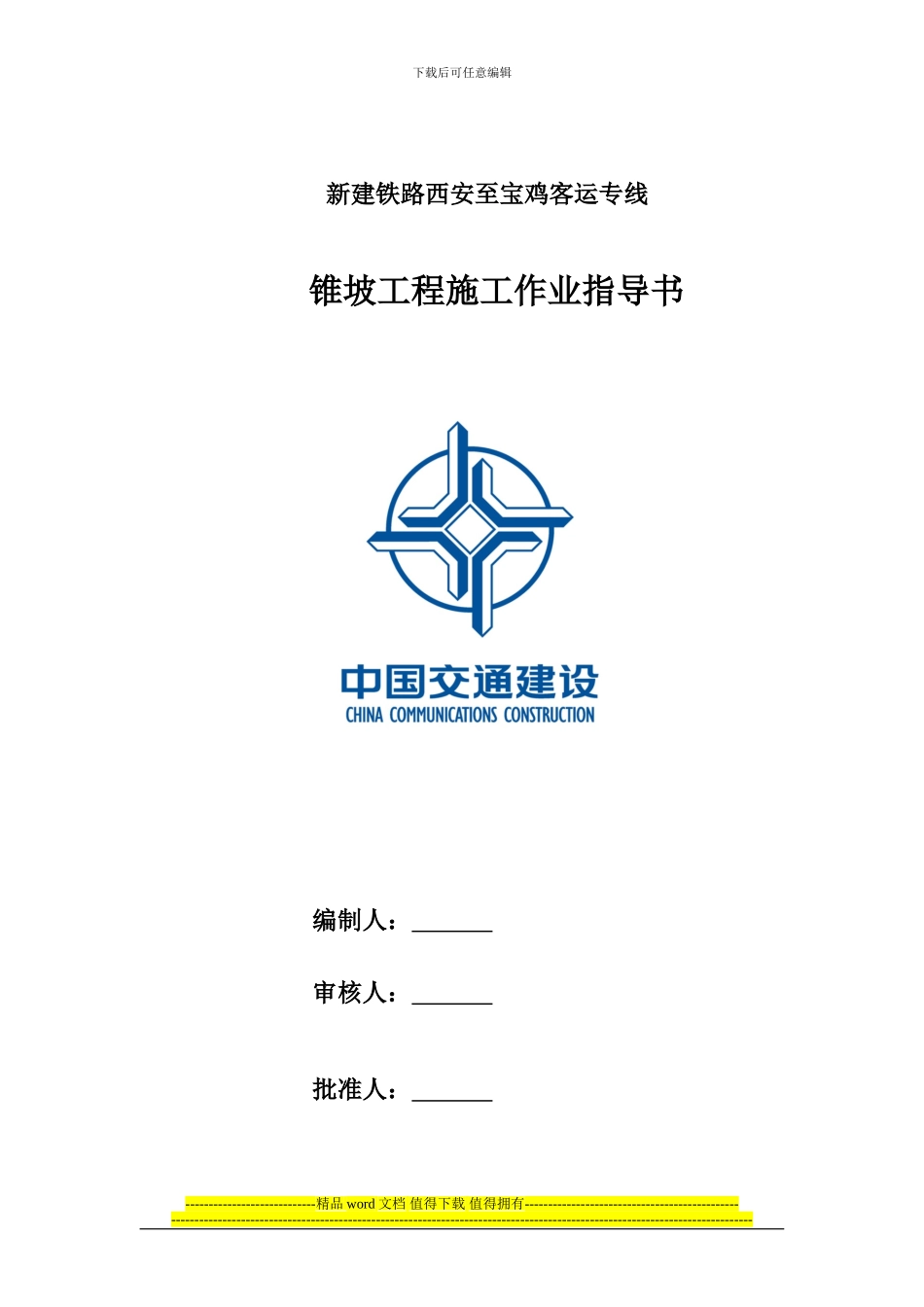

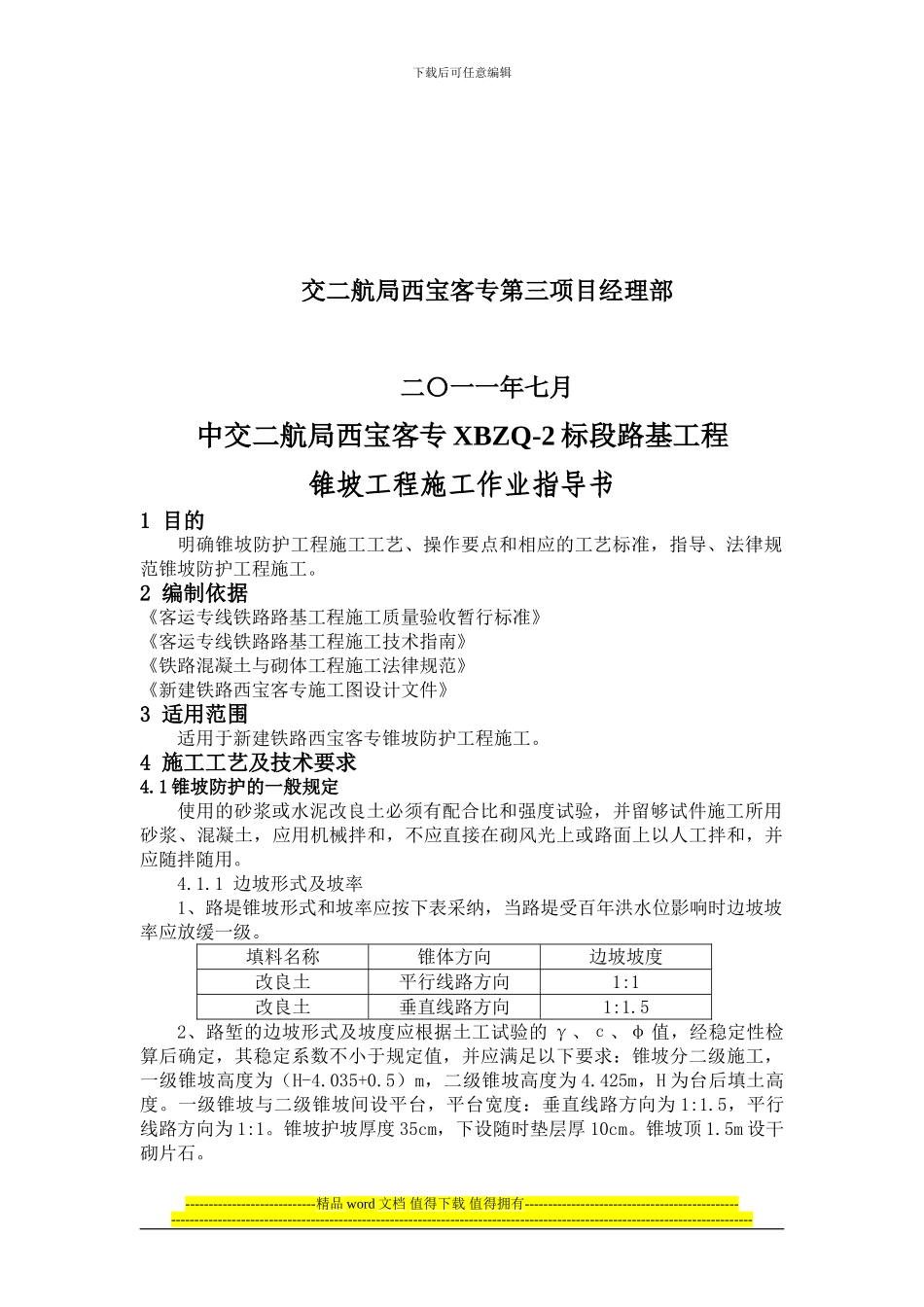

下载后可任意编辑新建铁路西安至宝鸡客运专线锥坡工程施工作业指导书编制人： 审核人： 批准人： ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑交二航局西宝客专第三项目经理部二〇一一年七月中交二航局西宝客专 XBZQ-2 标段路基工程锥坡工程施工作业指导书1 目的明确锥坡防护工程施工工艺、操作要点和相应的工艺标准，指导、法律规范锥坡防护工程施工。2 编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《铁路混凝土与砌体工程施工法律规范》《新建铁路西宝客专施工图设计文件》3 适用范围适用于新建铁路西宝客专锥坡防护工程施工。4 施工工艺及技术要求4.1 锥坡防护的一般规定使用的砂浆或水泥改良土必须有配合比和强度试验，并留够试件施工所用砂浆、混凝土，应用机械拌和，不应直接在砌风光上或路面上以人工拌和，并应随拌随用。4.1.1 边坡形式及坡率1、路堤锥坡形式和坡率应按下表采纳，当路堤受百年洪水位影响时边坡坡率应放缓一级。填料名称锥体方向边坡坡度改良土平行线路方向1:1改良土垂直线路方向1:1.52、路堑的边坡形式及坡度应根据土工试验的 γ、с、φ 值，经稳定性检算后确定，其稳定系数不小于规定值，并应满足以下要求：锥坡分二级施工，一级锥坡高度为（H-4.035+0.5）m，二级锥坡高度为 4.425m，H 为台后填土高度。一级锥坡与二级锥坡间设平台，平台宽度：垂直线路方向为 1:1.5，平行线路方向为 1:1。锥坡护坡厚度 35cm，下设随时垫层厚 10cm。锥坡顶 1.5m 设干砌片石。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑4.2 锥坡施工工艺及技术要求4.2.1 施工准备1、测量放线：由测量队根据图纸放出桥台锥坡的放线控制桩，做好水准点及引桩，并拉线确定好锥坡坡度。2、 材料设备布置：砂石材料等的分类堆码场地，机具设备、拌和站的摆放位置。3、材料试验送检工作：做好砂、石、水泥等原材料的取样送检工作，确定...
