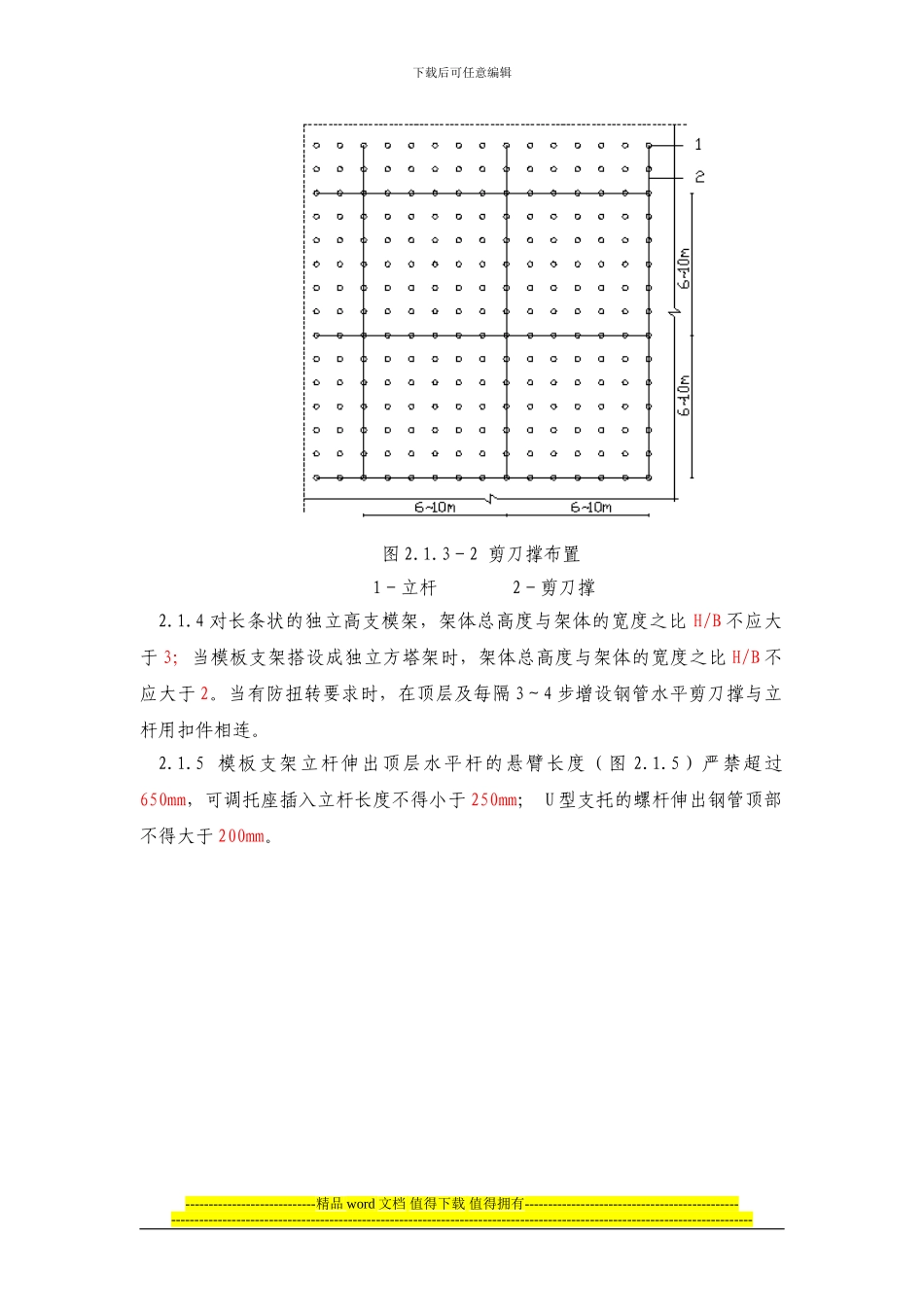

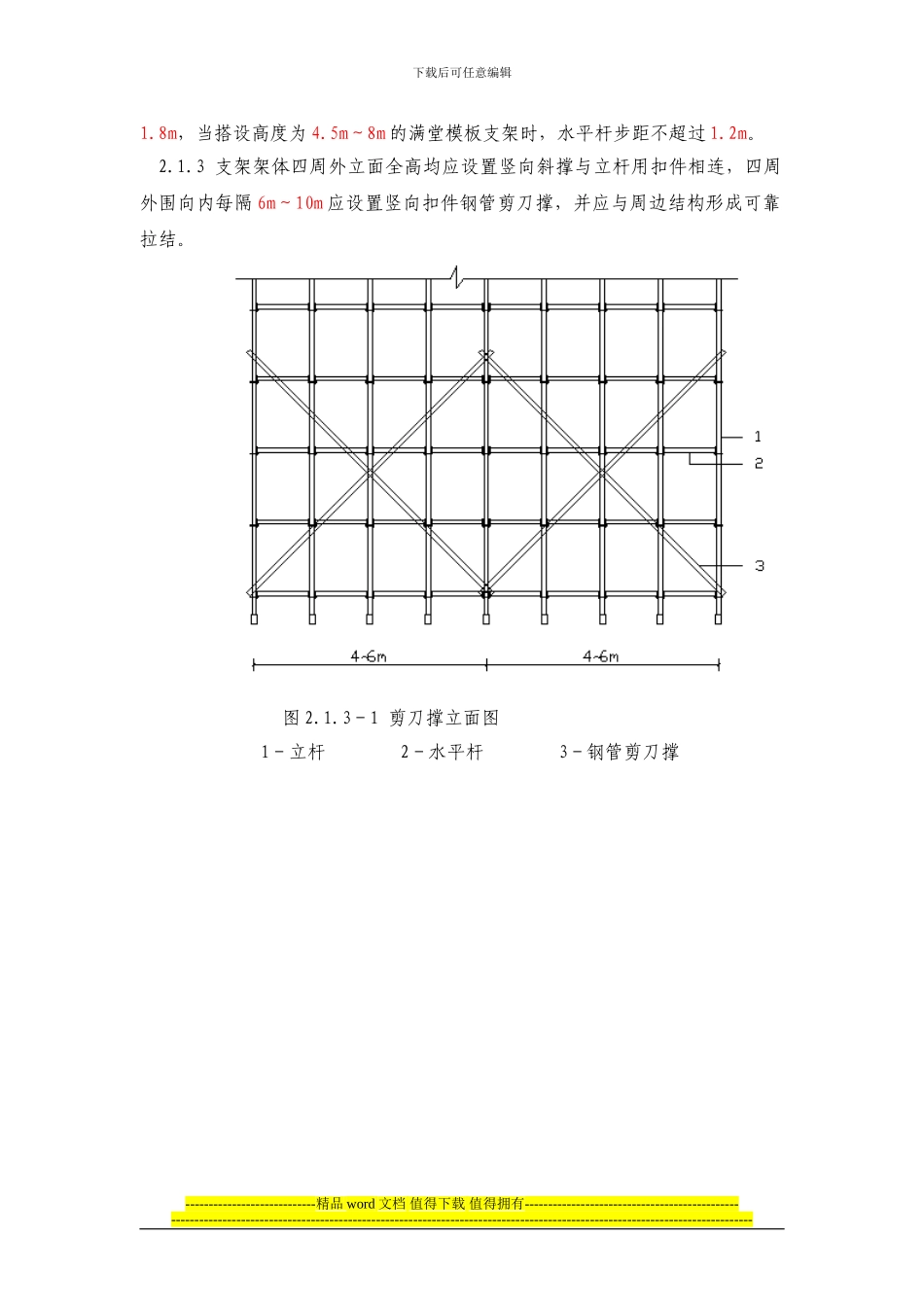

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】轮插式钢管支架设计与施工工艺1 适用范围本施工工艺适用于工业与民用建筑用 8m 以下模板支架的搭设，且单根立杆施工总荷载设计值不大于 15KN 的工况条件。2 基本规定2.1.1 模板支架应根据施工方案计算得出的立杆排架尺寸选用相应的水平杆；并根据支撑高度选择立杆组合。2.1.2 当搭设高度不超过 4.5m 的满堂模板支架时，水平杆步距不超过----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑1.8m，当搭设高度为 4.5m～8m 的满堂模板支架时，水平杆步距不超过 1.2m。 2.1.3 支架架体四周外立面全高均应设置竖向斜撑与立杆用扣件相连，四周外围向内每隔 6m～10m 应设置竖向扣件钢管剪刀撑，并应与周边结构形成可靠拉结。 图 2.1.3－1 剪刀撑立面图 1－立杆 2－水平杆 3－钢管剪刀撑----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑图 2.1.3－2 剪刀撑布置 1－立杆 2－剪刀撑2.1.4 对长条状的独立高支模架，架体总高度与架体的宽度之比 H/B 不应大于 3；当模板支架搭设成独立方塔架时，架体总高度与架体的宽度之比 H/B 不应大于 2。当有防扭转要求时，在顶层及每隔 3～4 步增设钢管水平剪刀撑与立杆用扣件相连。2.1.5 模板支架立杆伸出顶层水平杆的悬臂长度（图 2.1.5）严禁超过650mm，可调托座插入立杆长度不得小于 250mm； U 型支托的螺杆伸出钢管顶部不得大于 200mm。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 图 2.1.5 立杆带可调托座伸出顶层水平杆的悬臂长度1－可调托座；2－立杆悬臂端；3－顶层水平杆2.1...
