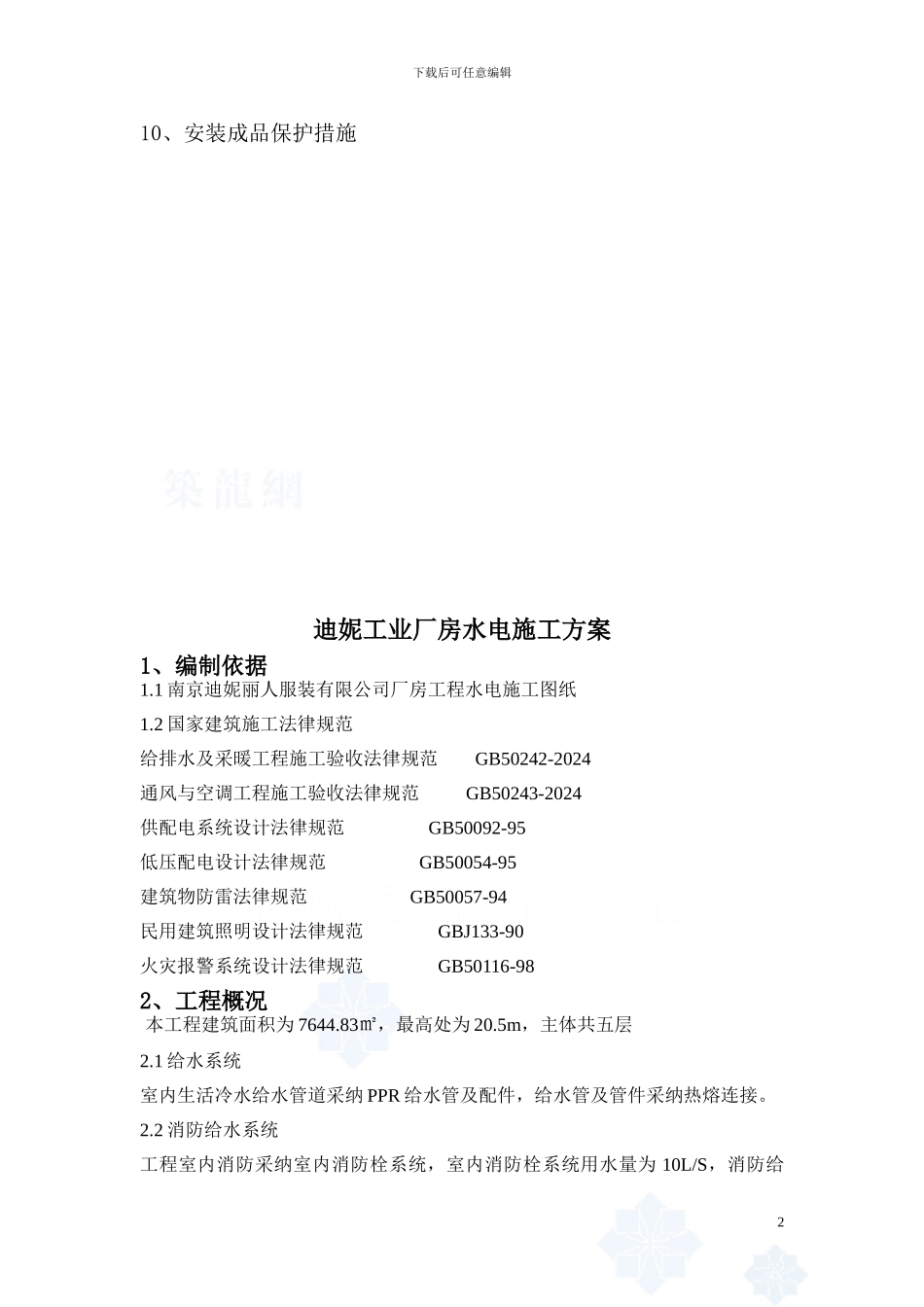

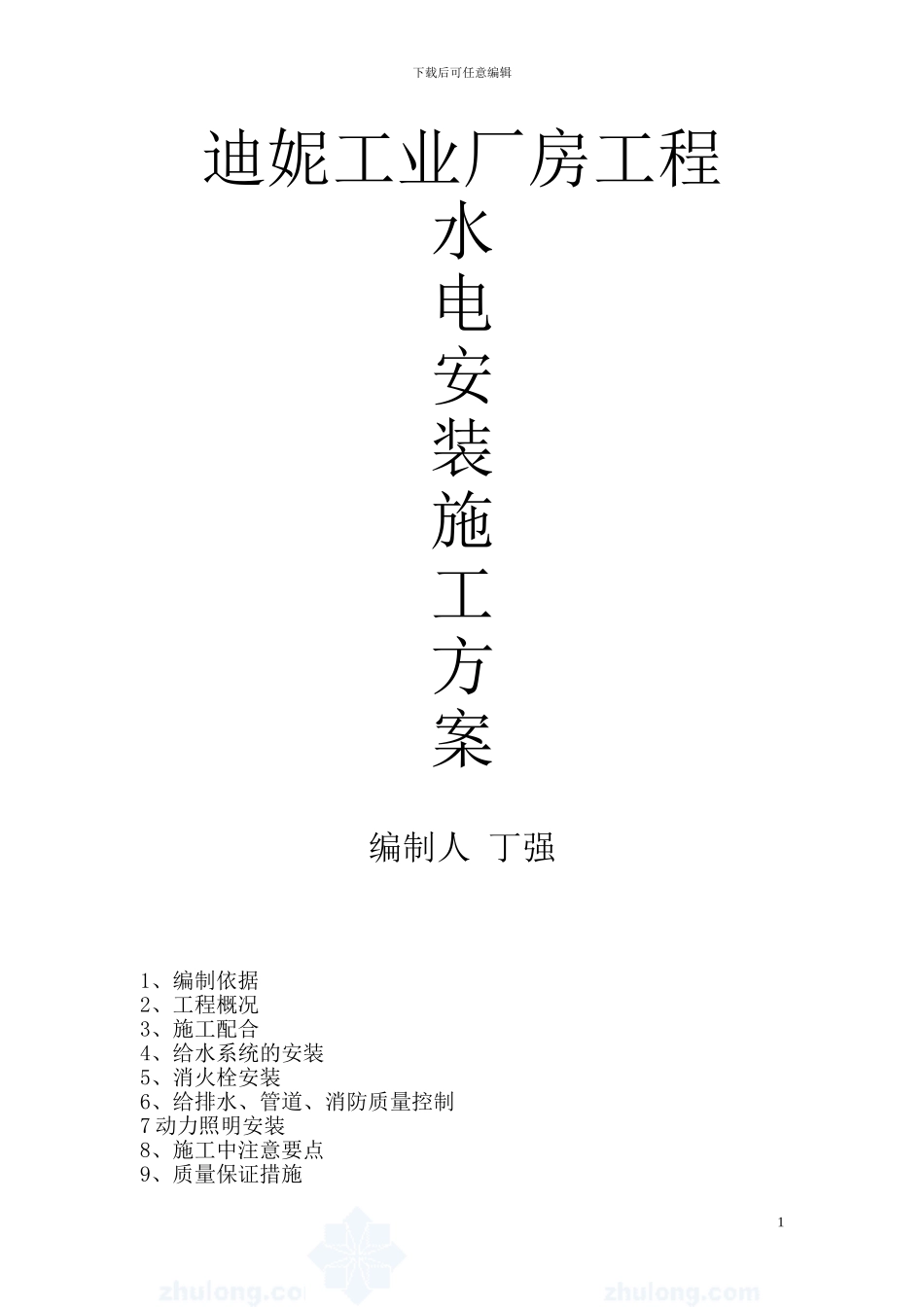

下载后可任意编辑迪妮工业厂房工程水电安装施工方案编制人 丁强1、编制依据2、工程概况 3、施工配合 4、给水系统的安装5、消火栓安装6、给排水、管道、消防质量控制7 动力照明安装8、施工中注意要点 9、质量保证措施 1下载后可任意编辑10、安装成品保护措施 迪妮工业厂房水电施工方案1、编制依据1.1 南京迪妮丽人服装有限公司厂房工程水电施工图纸1.2 国家建筑施工法律规范给排水及采暖工程施工验收法律规范 GB50242-2024通风与空调工程施工验收法律规范 GB50243-2024供配电系统设计法律规范 GB50092-95低压配电设计法律规范 GB50054-95建筑物防雷法律规范 GB50057-94民用建筑照明设计法律规范 GBJ133-90火灾报警系统设计法律规范 GB50116-982、工程概况 本工程建筑面积为 7644.83㎡，最高处为 20.5m，主体共五层2.1 给水系统室内生活冷水给水管道采纳 PPR 给水管及配件，给水管及管件采纳热熔连接。2.2 消防给水系统工程室内消防采纳室内消防栓系统，室内消防栓系统用水量为 10L/S，消防给2下载后可任意编辑水管采纳沟槽、卡箍连接。2.3 排水系统室内排水管采纳普通 UPVC 管及配件，承插式连接。2.4 供 电 电 源 ： 本 工 程 电 源 引 自 厂 区 变 电 所 ， 本 工 程 低 压 配 电 电 压 为380/220V，三相四线制，室内设总配电柜控制室内电气系统。2.5 弱电：火灾报警及联动控制系统：火灾报警及联动控制系统为集中报警控制方式，消防控制箱设在一层。2.6 防雷及接地 本工程为三类防雷等级。在屋顶设避雷带，利用结构柱的两根主筋作为引下线，上部与屋面避雷带焊接，下部与接地体焊接，上下焊接贯穿，形成可靠的接地。避雷带采纳 Ø10 热镀锌圆钢。接地系统利用基础四周圈梁内的两根主筋焊接成闭合回路作为接地体，避雷引下线、等电位联结箱及进出建筑物的所有钢构件均与接地体形成可靠连接。所有高出屋面的金属体均与避雷带焊接成一体。防雷接地电阻测试值不大于 1Ω。 3、施工配合3.1 安装各工种之间的配合3.1.1 本工程功能齐全，施工前期应做好充分的技术准备工作。工程开工前，项目技术负责人组织各专业工程师依据施工图及现场具体情况对管线进行综合布局，复杂地段绘制断面图，明确各专业设备、管线的具体位置和标高。各专业之间应相互配合，尽量避开施工矛盾，各专业之间确实存在施工矛盾时要事先提出事先到解决，不得各自施工，严禁相互之间不配合。如需建设单位配合施工...
