迳古潭二隧道隧道开挖施工方案VIP专享VIP免费

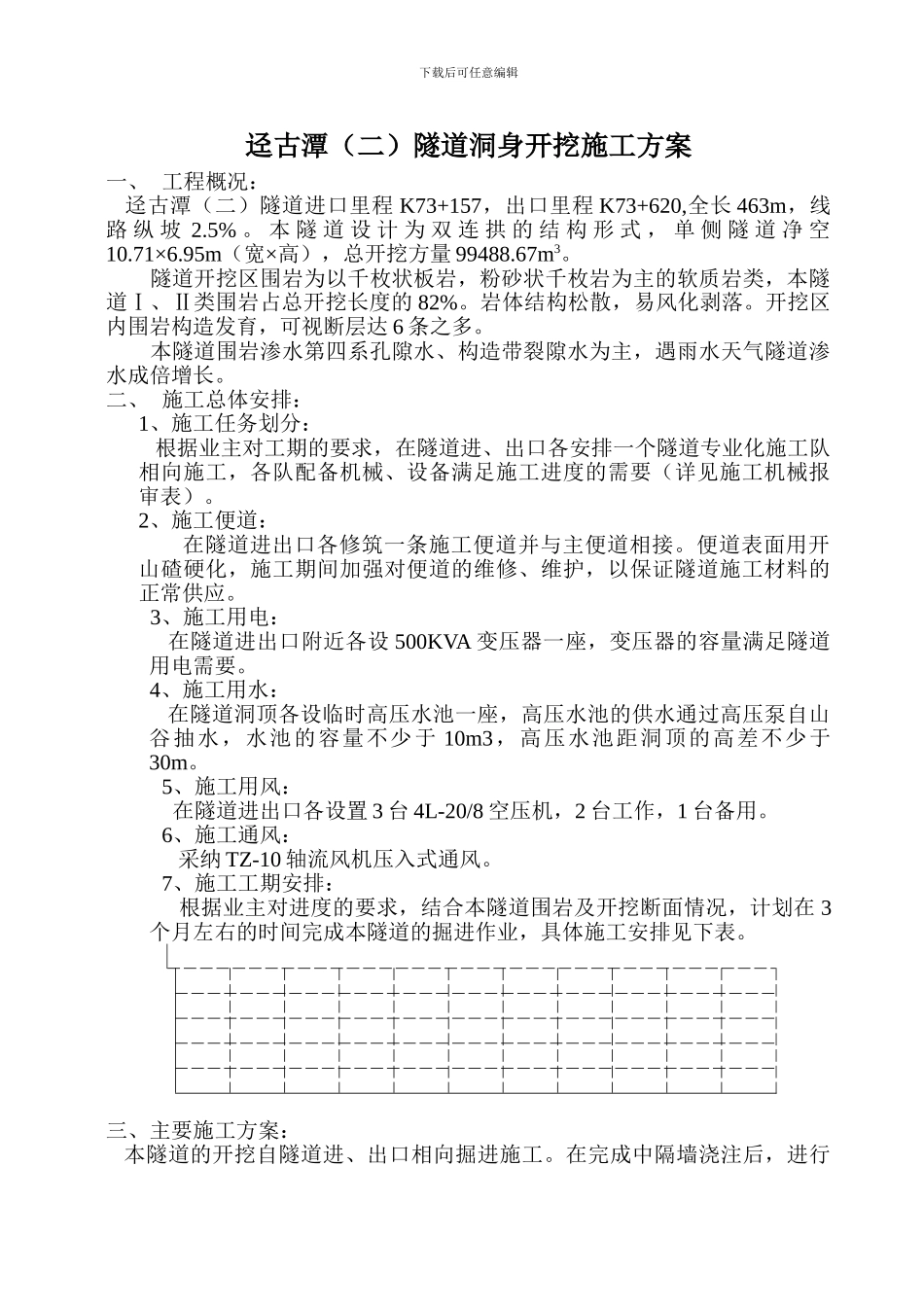

下载后可任意编辑迳古潭（二）隧道洞身开挖施工方案一、 工程概况： 迳古潭（二）隧道进口里程 K73+157，出口里程 K73+620,全长 463m，线路 纵 坡 2.5% 。 本 隧 道 设 计 为 双 连 拱 的 结 构 形 式 ， 单 侧 隧 道 净 空10.71×6.95m（宽×高），总开挖方量 99488.67m3。隧道开挖区围岩为以千枚状板岩，粉砂状千枚岩为主的软质岩类，本隧道Ⅰ、Ⅱ类围岩占总开挖长度的 82%。岩体结构松散，易风化剥落。开挖区内围岩构造发育，可视断层达 6 条之多。本隧道围岩渗水第四系孔隙水、构造带裂隙水为主，遇雨水天气隧道渗水成倍增长。二、 施工总体安排：1、施工任务划分： 根据业主对工期的要求，在隧道进、出口各安排一个隧道专业化施工队相向施工，各队配备机械、设备满足施工进度的需要（详见施工机械报审表）。2、施工便道：在隧道进出口各修筑一条施工便道并与主便道相接。便道表面用开山碴硬化，施工期间加强对便道的维修、维护，以保证隧道施工材料的正常供应。3、施工用电： 在隧道进出口附近各设 500KVA 变压器一座，变压器的容量满足隧道用电需要。4、施工用水： 在隧道洞顶各设临时高压水池一座，高压水池的供水通过高压泵自山谷抽水，水池的容量不少于 10m3，高压水池距洞顶的高差不少于30m。5、施工用风： 在隧道进出口各设置 3 台 4L-20/8 空压机，2 台工作，1 台备用。6、施工通风： 采纳 TZ-10 轴流风机压入式通风。7、施工工期安排： 根据业主对进度的要求，结合本隧道围岩及开挖断面情况，计划在 3个月左右的时间完成本隧道的掘进作业，具体施工安排见下表。三、主要施工方案： 本隧道的开挖自隧道进、出口相向掘进施工。在完成中隔墙浇注后，进行下载后可任意编辑一侧主洞的开挖，待单侧主洞成洞 50m，且砼的强度达到设计强度的 85%以上时方可进行另侧主洞的掘进施工。结合本隧道围岩情况，I、II 类围岩段实行侧壁导坑法，上台阶留核心土分布开挖，每循环进尺按一榀钢架间距进行，待将主洞的钢支撑封闭后方可拆除侧壁导坑的临时支撑。III 类围岩实行两台阶法施工，每循环进尺按一榀钢架间距进行。因本隧道的围岩较为破裂，整个隧道洞身开挖过程坚持“短进尺、弱爆破、强支护，早封闭、勤量测、速反馈”的施工原则。隧道的开挖岩面须及时封闭，尽量减少围岩的暴露时间。施工时按法律规范要求对隧道的围岩变形进行定期观测，将观测资料整理汇总后，反馈至施工现场，以便...
